Unique DV-ST UltraPure

알파라발 고유의 유체이송장비인 DV-ST UltraPure 다이아프램 밸브는 제약 및 생명 공학 산업뿐 아니라 기타 위생 관련 고순도 무균 공정 라인에서 유체의 흐름을 차단, 전환, 조절 목적으로 사용되는 무균 다이어프램 밸브입니다. 소형 및 경량 밸브는 밸브 몸체, 다이아프램, 작동 장치 및 핸들을 포함하는 일련의 기본 부품을 포함하며, TSE/ADI뿐만 아니라 FDA/USP 분류를 충족합니다.

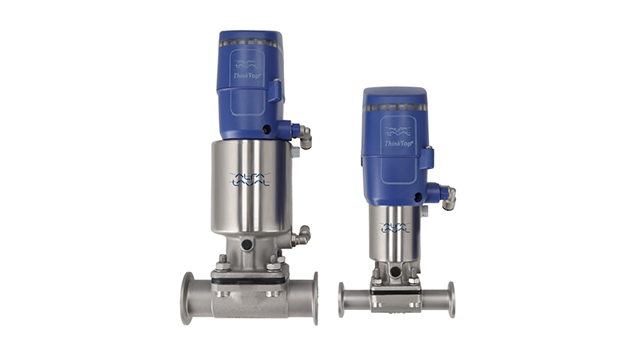

DV ST Ultrapure diaphragm valve

고품질의 밸브 몸체 및 광범위한 입증된 다이아프램

  • 신뢰할 수 있는 긴 수명의 다이아프램 - 최대 150 °C의 온도에서 연속 증기 작동을 위한 고성능 EPDM 제공
  • 오염 위험 감소 - 표준 low-ferrite 밸브 몸체로 무균 작동을 위해 완전히 문서화됨(이중 합금 용액 선택 가능)
  • 5년 품질 보증을 제공하는 간단하고 신뢰할 수 있는 스테인리스 스틸 작동 장치 - one-type-fits-all 디자인으로 선택이 안전하고 빠르고 쉽습니다.
  • 위생적 디자인 - 고급 밸브 몸체 및 낮은 Ra 표면 마감
  • 간편한 설치/검증/품질 및 알파라발 Q-doc 포괄적인 문서 패키지 및 서비스 파트너 네트워크 지원

작동 장치는 다이아프램 재질(EPDM 및 PTFE/EPDM: 10 bar; TFM/PTFE: 6 bar)에 따라 최대 10 및 6 bar에서 작동합니다. Autoclavability 및 화학성은 긴 서비스 수명 및 가동 시간을 보장합니다. 오버 클로저 보호(수동 버전)는 또한 다이아프램 수명을 연장시킵니다. 모든 철재 부품은 핸들 유형에 따라 스테인리스 스틸 또는 복합 재료로 만들어집니다. 쉽게 장착할 수 있는 표시 및 제어 장치도 다양합니다.



Unique DV-ST UltraPure 기술자료

.

유체이송 장비 - Unique DV-ST UltraPure 밸브 기술

밸브 몸체는 모든 단조 및 블록 밸브에서 표준으로 낮은 델타-페라이트 함유량 및 황 함유량을 규정합니다. 클램프-엔드 몸체용 훼럴을 포함한 양방향 밸브는 단일 금속으로 제작됩니다. T- 및 탱크-배출 밸브는 다수의 구성 및 재료로 블록에서 가공할 수 있습니다.

무균 다이아프램 밸브는 위어(Weir) 형 디자인으로 제작되었으며 순수 EPDM 다이아프램을 지지하는 EPDM이 있는 PTFE의 경질 또는 연질 화합물로 제공됩니다. 수동으로 또는 제어 장치, 위치 표시기, 작동 제한장치 및 밸브 포지셔너를 포함한 다양한 감지 및 제어 장비가 있는 공압식 액추에이터로 작동할 수 있습니다.

서비스 및 신뢰성

이 밸브에는 전체 공급망의 완전한 투명성을 제공하는 포괄적인 문서 패키지인 알파라발 Q-doc이 함께 제공됩니다. 이는 원활한 구매 및 설치 절차를 돕고 자격, 검증 및 변경 제어 절차를 용이하게 합니다. GDP를 기반으로 Q-doc은 생명 공학 및 제약 장비 공급의 모든 측면을 다루며 공급된 장비의 투명하고 철저히 문서화된 품질 보증을 고객에게 제공합니다.

독특한 설계로 가치를 높입니다.


"우리는 오랜 기간 동안 Unique DV-ST UltraPure 밸브를 사용하여 신뢰성 및 멤브레인이 오래되었음을 알고 있습니다."

Horst Neuland, 독일 Wuppertal에 있는 Bayer HealthCare의 수석 플랜트 엔지니어



.

브로슈어: 알파라발 Unique DV-ST UltraPure Diaphragm 밸브

모듈형 디자인 및 향상된 호환성으로 알파라발 Unique DV-ST UltraPure는 다양한 응용 분야에 밸브를 쉽게 적용할 수 있게 해주는 일련의 기본 부품으로 구성됩니다.

Diaphragm valve brochure

사용 방법

.

표준 Unique DV-ST UltraPure는 밸브 몸체, 다이아프램, 핸들 또는 작동 장치로 구성됩니다. 수동 버전에서는 핸들을 돌리면 다이아프램에 압축기가 내려가 밸브 몸체의 위어(weir)에 밀착되고 밸브가 닫힙니다. 공압식 액추에이터를 사용하여 밸브를 제어할 수도 있습니다. 작동 장치는 작동 장치 기능에 따라 밸브를 열거나 닫는 피스톤의 축 동작을 제어합니다. 작동 장치는 통상 닫힘(NC), 통상 열림(NO) 및 공기 작동(A/A)의 세 가지 표준 버전으로 제공되며 ATEX 요구 사항에 표준으로 제공됩니다.

.
