SB Tank Pressure Regulator

Alfa Laval SB 탱크 압력 조절기는 충전, 처리, 배충 과정 동안 압력 탱크의 최고 압력을 유지하고 조절합니다. 일반적으로 탱크 상단으로 이어지는 가스 / CIP 파이프에 직접 연결하거나 플로우 패널에 통합됩니다. 조절기는 SCANDI BREW® 탱크 탑 시스템과 통합 될 수 있습니다.

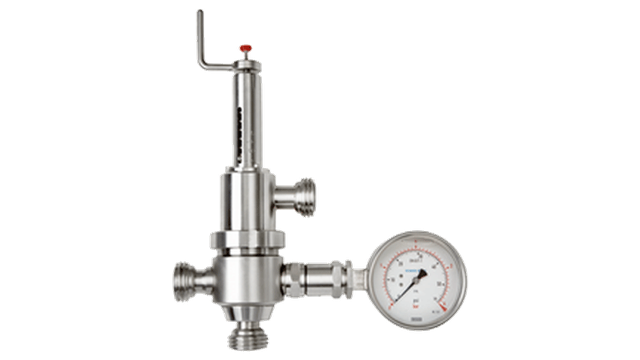

sb-tank-pressure-regulator-front 640x360

Secure tank top pressure control

탱크 압력 조절기는 공정 탱크의 증기 공간의 압력이 최적의 설정에서 항상 있는지 확인합니다. 이는 탱크 상단의 작동 압력을 유지하여 공정의 안전과 효율성을 보장합니다.

Modular hygienic design

모든 압력 레귤레이터 구성품은 엄격한 식음료 처리 표준을 충족하는 고품질 위생 재료로 만들어집니다. 모듈식 설계는 대부분의 설치 요구 사항을 충족 할 수 있는 유연성을 제공합니다. CIP 어댑터를 사용하여 위생을 보장하며 완벽한 세정을 제공합니다.

Product benefits

  • Constant tank top pressure during filling, processing and emptying
  • Reliable setting of working pressure
  • Fully cleanable with CIP system

제품 카탈로그

'Close at hand' 온라인 버전 (최신판)

Find an Alfa Laval product

사용 방법

Construction

탱크 압력 조절기는 압력 배출 밸브, 압력 공급 밸브 및 압력 게이지 연결부를 통합한 단일 밸브 장치로 구성됩니다. 압력 조절기에는 다른 버전의 스프링 / 조절 장치가 있는 밸브가 제공 될 수 있습니다.

  • Fixed setting (only one pressure)
  • Variable setting
  • Pneumatic actuator

The regulator can be integrated with a SCANDI BREW® tank top system.

Operating principle

밸브 장치에는 고정 설정 또는 가변 설정이 제공되는데,이 설정은 감압 압력을 탱크의 필요한 작동 압력으로 조정합니다. 탱크 상단 압력이 사전 설정된 압력을 초과하면 조절기는 대기 배출 또는 수집을 위해 배출 포트를 통해 가스를 방출합니다. 탱크 상단 압력이 감소하면 하단의 가스 공급 연결부를 통해 가스가 공급됩니다.

Cleaning-in-place (CIP)

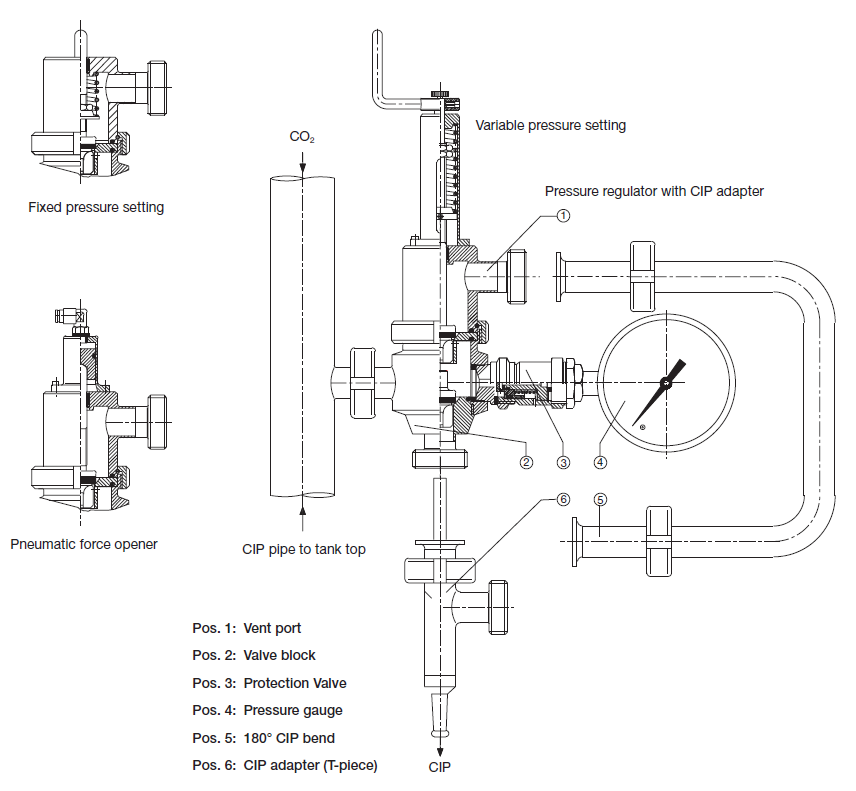

탱크 압력 조절기는 모든 배치 사이를 청소해야 합니다. 옵션 CIP 어댑터를 통해 탱크 CIP 절차에 통합됩니다. 청소하기 전에 CIP 어댑터가 압력 조절기에 장착됩니다. 가스 공급 밸브 및 압력 릴리프 밸브를 강제로 열고 완전히 청소할 수 있습니다. CIP 절차 동안 모든 기능이 차단됩니다. 레귤레이터의 회로도를 참조하십시오.

Options

    • CIP adaptor (T-piece and 180°bend)
    • Pressure gauge
    • Protection valve for pressure gauge when CIP pressure exceeds range for pressure gauge
    • Mounting brackets
    • Force opener
    • Mounting bracket on reverse side of valve block
