Unique SSV Tangential

Unique SSV tangential valves는 탱크 개구부, 수평으로 장착 된 배수구 및 공간 제한으로 인해 밸브를 다른 각도로 설치하기 어려운 경우 사용됩니다.

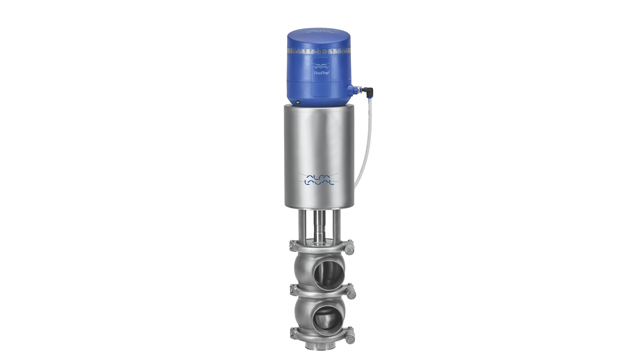

Unique SSV Tangentiel w ThinkTop V50 640x360

Versatile and reliable single seat valve

알파라발의 독창적인 단일 시트 밸브 (SSV)는 견고하고 안정적인 공압 시트 밸브로 최고의 안정성과 다목적성을 제공합니다.

모듈성은 높은 수준의 위생 및 무균 호환성을 충족하는 특수 제작된 시트 밸브에 대해 비용 효율적이며 무한한 가능성을 제공합니다. 거의 모든 요구 사항을 충족하도록 Unique SSV 밸브 본체, 플러그 및 액추에이터를 구성하십시오.

당사의 선택 안내서는 고유한 SSV 밸브 범위에서 사용할 수 있는 다양한 기능 및 유형 조합을 보여줍니다.

미국과 캐나다에서 Unique 7000은 Unique 단일 시트 밸브에 해당합니다.

Superior valve process safety

Unique SSV 제품군은 전 세계 백만 개 이상의 밸브에 사용되는 입증된 모듈식 플랫폼을 기반으로 합니다. 단일 스테인리스 스틸 디스크에서 압축된 밸브 본체는 매우 강하고 내구성이 있어 생산 안전을 보장합니다. 액츄에이터의 향상된 성능은 보다 안전하고 효율적으로 작동합니다.

Exceptional valve hygiene

Unique SSV 제품군은 우수한 위생 및 청결성을 제공하도록 설계되었습니다. Ra ≤ 0.8μm의 표면 조도를 가진 매끄럽고 용접이 없는 밸브 몸체는 박테리아를 포획 할 수있는 균열을 제거합니다. 플러그 디자인은 향상된 현장 청소 기능과 교차 오염 위험을 최소화하는 이중 작동 립 씰을 지원합니다.

Alfa Laval Unique SSV 밸브는 유제품, 식음료 및 개인 관리 산업에서 요구되는 대부분의 위생 표준을 충족합니다. Unique SSV 제품군은 EHEDG 인증을 받았으며 3-A 기호를 지닐 수 있는 권한이 있습니다. 이 범위는 EU 식품 규정 1935/2004를 준수하여 완전한 추적성을 제공합니다.

자세한 내용은 설명서를 참조하십시오.

Greater valve durability

높은 밀봉 품질을 보장하기 위해 Unique SSV 제품군은 플러그와 시트 사이의 금속 간 접촉을 통해 정의 된 O- 링 압축을 특징으로 합니다. 이는 마모를 크게 줄이고 밸브 수명을 연장시킵니다. 표준 Unique SSV에는 5 년 보증이 가능한 유지 보수가 가능한 액츄에이터가 제공됩니다.

Low total cost of ownership

독창적이고 안정적인 설계 덕분에 Unique SSV 제품군은 긴 서비스 수명, 제품 손실 감소, 제품 안전성 향상 및 처리 시간 향상을 제공합니다. 움직이는 부품이 거의 없어 서비스 요구 사항과 재고 비용이 줄어 듭니다. 세척주기가 단축되고 세척액, 물 및 유틸리티 사용이 감소 된보다 효과적인 CIP 절차는 Unique SSV의 낮은 총 소유 비용에 기여합니다.

Construction

Alfa Laval Unique SSV 제품군은 1 개, 2 개 또는 3 개의 밸브 바디, 플러그, 실링, 액추에이터 및 클램프 링으로 구성됩니다.

Product Benefits

  • Robust and reliable pneumatic seat valves
  • Cost-effective
  • Extremely strong and durable

제품 카탈로그

'Close at hand' 온라인 버전 (최신판)

Find an Alfa Laval product

Unique single-seat valve range

The Unique SSV range comprises several purpose-built valve configurations. Modularity provides great flexibility to customize valves to your specific requirements.

Unique SSV valve (standard)

Unique SSV valve (standard)



Unique SSV reverse-acting valve

Unique SSV reverse-acting valve



Unique SSSV small single-seat valves

Unique SSSV small single seat valves



Unique SSV tank outlet valves



  Unique SSV ATEX

Unique SSV ATEX valves



 Unique SSV Y-body valves

Unique SSV Y-body valves



 Unique SSV long-stroke valves

Unique SSV long-stroke valves



Unique SSV Tangential

Unique SSV tangential valves





Unique SSV two-step valves

Unique SSV two-step valves



Unique SSV manually operated valves

Unique SSV manually operated valves



Unique SSV RF valve



Unique SSV aseptic valve

Unique SSV Aseptic valve



사용 방법

Operating principle

Alfa Laval Unique SSV는 압축 공기를 통해 원격으로 작동되는 공기 작동식 시트 밸브입니다. 밸브에는 일반적으로 공정 공기 공급을위한 2 개의 작동 포트가 있습니다. 전환 밸브의 경우 세 번째 포트가 필요합니다.

Unique valve body

Options

  • Fully maintainable actuator
  • High-pressure actuator
  • Product wetted seals in HNBR or FPM
  • TR2 plug seal in PTFE for special applications
  • Valve sensing and control devices, incl. ThinkTop, ThinkTop Basic and IndiTop
  • Fittings in accordance with required standard
  • External surface finish 3-A bright
