Unique SSV Y-body

Unique SSV Y-body 밸브는 큰 입자 또는 고점도의 흐름과 관련이 있고, 특히 제품 및 흐름의 부드러운 처리가 중요한 설비에 사용됩니다.

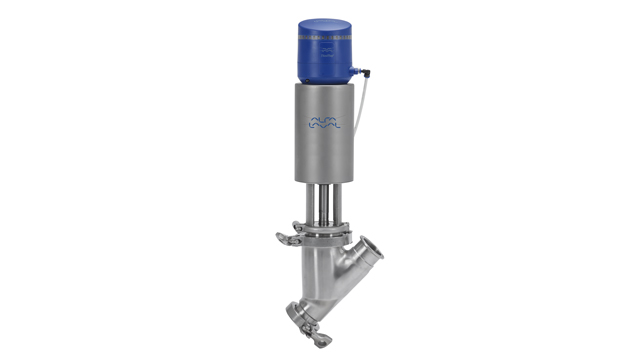

Unique SSV Y-body w ThinkTop V50 640x360

신뢰도 높은 다기능 싱글 시트 밸브

알파라발 Unique 싱글 시트 밸브(SSV)는 견고하고, 신뢰할 수 있으며, 다양한 기능을 갖춘 공압 시트 밸브입니다.

모듈 방식을 채택하여 비용 효율적이고 특수 제작된 거의 무제한에 가까운 시트 밸브를 제공하기 때문에 위생 및 무균에 대한 높은 품질표준을 충족시킬 수 있습니다. Unique SSV 밸브 몸체, 플러그 및 액추에이터의 구성 방식은 사실상 모든 요건을 충족시킵니다.

알파라발의 제품 선택 가이드에는 Unique SSV 밸브 계열의 특징 및 유형에 대한 다양한 조합이 예시되어 있습니다.

미국 및 캐나다에서 Unique 7000은 Unique 싱글 시트 밸브와 동일한 제품입니다.

밸브 공정에 대한 안전성 확보

Unique SSV 계열은 전 세계 백만 개 이상의 밸브에 사용되는 검증된 모듈형 플랫폼입니다. 밸브 몸체는 단일 스텐레스 스틸 디스크에서 프레스 가공되어 내구성이 매우 강하기 때문에 생산 안전을 보장합니다. 액추에이터 성능이 향상되어 보다 안전하고 보다 효율적인 작동이 가능합니다.

탁월한 밸브 위생

Unique SSV 계열은 탁월한 위생 및 세정력을 유지할 수 있도록 설계되었습니다. Ra≤0.8μm로 표면 마감된 매끄러운 무용접 밸브 몸체는 박테리아가 번식할 수 있는 틈을 없앱니다. 플러그 설계 방식은 현장세정(CIP:cleaning-in-place) 기능을 지원하며, 복동식 립 씰은 교차 오염 위험을 최소화합니다.

알파라발 Unique SSV 밸브는 유제품과 식음료와 개인용품 산업에서 요구되는 대부분의 위생기준을 충족합니다. Unique SSV 계열은 EHEDG 인증을 받았고, 3-A 마크 부착 승인을 취득했습니다. 또한 이 계열은 EU 식품 관리 규정 1935/2004에 따라 완전한 이력 추적이 가능합니다.

자세한 정보는 문서기록(Documentation)을 참고하시기 바랍니다.

밸브 내구성 향상

Unique SSV 계열은 우수한 밀봉 품질을 보장하기 위해 플러그와 시트 사이의 금속 간 접촉이 있는 O-링의 압축 강도를 정의합니다. 이는 획기적인 방식으로 내마모성을 높이고 밸브 사용 수명을 연장합니다. 표준 Unique SSV는 5년 간 서비스를 보증하고 제한적 유지보수가 가능한 액추에이터와 함께 공급됩니다.

총 소유 비용 절감

Unique SSV 계열은 간편하고 신뢰할 수 있는 설계 덕분에 사용 수명을 연장하고, 제품 손실을 줄이고, 제품 안전성을 높이고, 가동 시간을 늘릴 수 있습니다. 가동부가 거의 없기 때문에 서비스 요건과 재고 보유 비용을 낮춥니다. 보다 효율적인 CIP 절차에 따라 세정 주기를 줄이고, 결과적으로 세제, 물 및 유틸리티의 소비를 줄임으로써 Unique SSV의 총 소유 비용 절감에 기여합니다.

구성

알파라발 Unique SSV 계열은 1개, 2개 또는 3개의 밸브 몸체, 플러그, 씰링, 액추에이터 및 클램프 링으로 구성됩니다.



Product benefits

  • Cost-effective
  • Nearly endless possibilities
  • Excellent hygiene and cleanability

제품 카탈로그

'Close at hand' 온라인 버전 (최신판)

Find an Alfa Laval product

Unique single-seat valve range

The Unique SSV range comprises several purpose-built valve configurations. Modularity provides great flexibility to customize valves to your specific requirements.

Unique SSV valve (standard)

Unique SSV valve (standard)



Unique SSV reverse-acting valve

Unique SSV reverse-acting valve



Unique SSSV small single-seat valves

Unique SSSV small single seat valves



Unique SSV tank outlet valves



  Unique SSV ATEX

Unique SSV ATEX valves



 Unique SSV Y-body valves

Unique SSV Y-body valves



 Unique SSV long-stroke valves

Unique SSV long-stroke valves



Unique SSV Tangential

Unique SSV tangential valves





Unique SSV two-step valves

Unique SSV two-step valves



Unique SSV manually operated valves

Unique SSV manually operated valves



Unique SSV RF valve



Unique SSV aseptic valve

Unique SSV Aseptic valve



사용 방법

Operating principle

Alfa Laval Unique SSV는 압축 공기를 통해 원격으로 작동되는 공기 작동식 시트 밸브입니다. 밸브에는 일반적으로 공정 공기 공급을 위한 2 개의 작동 포트가 있습니다. 전환 밸브의 경우 세 번째 포트가 필요합니다.

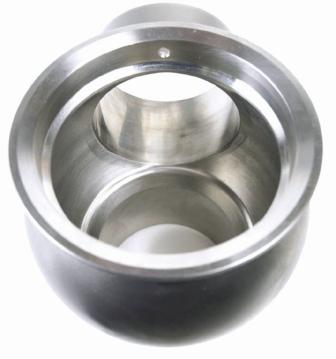

Unique valve body

Unique SSV Aseptic

Unique SSV의 검증된 설계로 완전 모듈식 무균 단일 시트 밸브에는 작동 중 진정한 무균 상태를 보장하는 밀폐형 밀봉 다이어프램이 장착되어 있습니다. 대기로부터의 침입을 막아주고 미생물의 영향으로부터 완벽하게 보호합니다.

무균 다이어프램은 제품 측면에 PTFE의 "샌드위치 구조", EPDM 및 강화 메쉬를 사용하여 안정적인 성능과 긴 수명을 보장하도록 최적화되었습니다. 개방 위치에서 일체형 다이어프램은 밸브에 의해 기계적으로 지지되어 마모를 줄이고 내구성을 증가시킵니다.

고유 한 SSV 무균 밸브는 공압 및 수동 구성으로 제공됩니다.

Options

    • Fully maintainable actuator
    • High-pressure actuator
    • Product wetted seals in HNBR or FPM
    • TR2 plug seal in PTFE for special applications
    • Valve sensing and control devices, incl ThinkTop, ThinkTop Basic and IndiTop
    • Fittings in accordance with required standard
    • External surface finish 3-A bright
