阿法拉伐 Aalborg 高压自然循环(HPNC)蒸汽锅炉-Alfa Laval Aalborg High Pressure Natural Circulation (HPNC) Steam Boiler

HPNC (High Pressure Natural Circulation) 증기 보일러는 식물성 기름과 지방의 물리적 정제에서 효율적인 탈취에 필수적인 고온/고압 증기를 제공하도록 설계되었습니다.
HPNC 보일러는 식품 및 식물성 기름 산업에서 사용되는 엄격한 사양을 준수하도록 특별히 개발된 소형 고성능 장치입니다.

Main features and key benefits of Alfa Laval HPNC boilers

  • 엄격한 식품 및 식물성 오일 산업 사양을 완벽하게 준수
  • 설치가 용이하거나 기존 증기 보일러 또는 열 유체 히터를 대체 할 수 있는 소형의 공간 절약형 설계
  • 정확한 작동 데이터를 제공하고 안정적인 작동을 보장하는 고품질 계측

사용 방법

고압 자연 순환 (HPNC) 증기 보일러의 코일 유형 설계는 열 유체 히터의 잘 알려진 원리를 기반으로합니다.

HPNC 보일러는 중력이 순환 프로세스를 구동하는 폐쇄 루프 시스템 (소위 열 사이펀 시스템)으로 설계되었습니다.

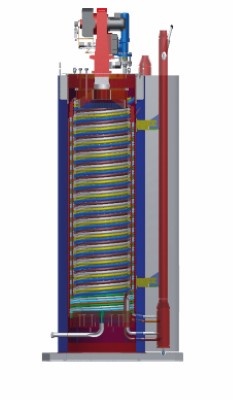

두 개의 동심원 코일이 증기를 생성하는 데 사용됩니다. 내부 코일은 퍼니스를 형성하고 외부 코일은 제 2 및 제 3 가스 패스를 통한 대류 열 전달을 제공한다. 고압 등급의 스틸 튜브를 사용하여 최대의 신뢰성을 보장합니다.

보일러 크기에 따라 각 코일은 하나의 단일 유로 또는 여러 개의 병렬 유로로 구성 될 수 있습니다. 이를 통해 보일러의 모든 열 전달 부품을 냉각시킬뿐만 아니라 높은 신뢰성으로 만족스러운 순환을 보장합니다.

스팀 사이클은 완전히 밀봉되어 부식 위험이 없습니다.

Technical benefits

  • 열팽창의 효과적인 흡수. 이를 통해 보일러 튜브의 응력 수준이 낮아 서비스 수명이 길어집니다.
  • 튜브 방향에 수직인 가스 흐름으로 인한 난기류로 효율적인 열 전달
  • 보일러의 튜브 섹션을 효율적으로 냉각
  • 효과적인 냉각을 보장하고 과열을 방지하는 검증된 압력 손실 계산 (물 / 증기 흐름)

Standard equipment

HPNC 보일러는 9 가지 표준 크기로 제공되며 증기 효과는 125 ~ 2,500kW입니다. 표준 보일러는 최대 90 barg의 증기압에서 작동하도록 설계되었습니다.

표준으로 HPNC 보일러 시스템에는 안전하고 안정적인 작동에 필요한 모든 보조 장비가 장착되어 있습니다. 여기에는 파열판, 안전 밸브 및 차단 전극이 포함되어 저수위를 방지하고 순환을 보장합니다.

버너 장비는 연료 라인 시스템에 필요한 장비뿐만 아니라 연료유 또는 가스 (또는 이들의 임의의 조합)를 위한 압력 제트 버너를 포함합니다.

보일러 시스템은 진공 시스템을 사용하거나 고압 충전 펌프 (옵션 장비)를 사용하여 물로 채울 수 있습니다.

Optional equipment

  • Heavy fuel oil burner
  • Air pre-heater
  • High-pressure filling pump
  • Sparging steam super heater for low-cost supply of steam to deodorizer unit saving electrical power
