AXP AN

AlfaNova X-treme 압력 라인은 고압 암모니아 시스템 또는 콤프레서 냉각과 같은 100% 스텐레스 스틸을 사용하도록 요구하는 고압 분야를 위해 특수 개발되었습니다.

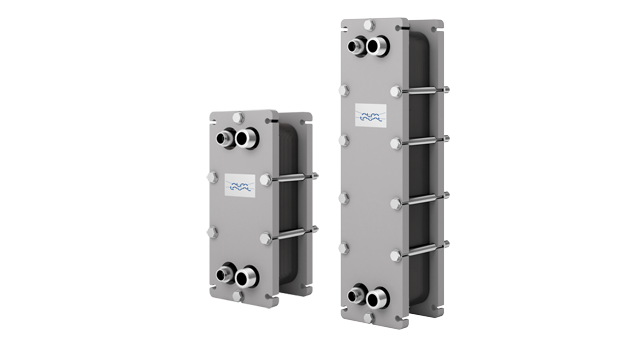

AXP 640x360

용량 범위는 10~150kW 사이이며, 150°C에서 110 bar의 최대 PED 승인 압력, 302°F에서 1595psi의 최대 UL 승인 압력이 적용됩니다. Alfanova X-treme 압력 라인은 열 회수, 가스 냉각, 응축, 차냉각 및 흡인 가스 가열에 적합합니다.

적용분야

  • 암모니아 냉매-과열 저감기, 고압 콘덴서 및 오일 쿨러
  • 콤프레셔 냉각
  • CO₂ 냉매-미임계 콘덴서, 흡인 가스 히터 및 증발기
  • 엔진 냉각(Engine cooling)-고압 시스템

AlfaNova X-treme 압력 라인은 특히 미임계 및 초임계 적용분야의 냉매로 R744/CO₂를 사용하고자 하는 요구를 충족시키기 위해 설계되었으며, 100% 스텐레스 스틸에 대한 요건을 갖춘 고압 적용분야에도 사용할 수 있습니다.

Features and benefits

  • Compact design cuts installation costs as less space is needed
  • High corrosion resistance
  • Reduced maintenance as it is gasket-free
  • Low refrigerant volume
  • Handles aggressive media and ensures low life cycle costs even under high temperature conditions
  • Handles temperatures from –196°C up to 550°C (–320.8°F up to 1022°F)



사용 방법

Material

Alfa Laval AlfaNova 퓨전 본드 열교환기는 주름진 스테인레스 스틸 플레이트, 프레임 플레이트 및 압력 플레이트로 구성됩니다. 플레이트 팩의 열전달 플레이트는 특허받은 알파라발의 AlfaFusion 기술을 사용하여 함께 결합됩니다.

Design

납땜된 디자인은 플레이트 팩을 접점과 함께 내부에 고정시킵니다. 많은 개별 접점에 하중을 분산하면 압력 피로에 대한 탁월한 저항력을 제공합니다. 또한 모든 주요 부품이 동일한 재질로 만들어졌기 때문에 이 설계는 내열성이 뛰어나고 충격에 강하며 용접된 부품과 동등한 기계적 강도를 갖습니다.

열교환기는 서로 위에 쌓인 얇은 주름진 스테인리스 강판의 어느 한쪽에 흐르는 서로 다른 온도에서 두 개의 매체를 기준으로 작동합니다. 모서리 사이에 배치된 입구 및 출구 포트와 함께 플레이트 사이의 채널 설계는 두 개의 매체가 항상 반대 전류 흐름으로 대체 채널을 통해 흐른다는 것을 의미합니다. 매체는 플레이트의 가장자리 주위에 결합된 밀봉에 의해 플레이트 팩 내에 유지된다. 플레이트가 서로 접촉하는 지점도 동일한 기술을 사용하여 접착되어 내부의 미디어 압력에 대해 팩을 강화합니다.

역류 흐름은 고온 매체와 저온 매체의 온도 사이에 극히 작은 차이가 있을 때에도 열을 효율적으로 추출 할 수 있습니다. 그 결과 에너지 비용이 현저히 절감됩니다.
