LabStak M37/38

Alfa Laval LabStak® M37 / 38은 한외 여과 및 미세 여과 막 공정을 위한 유연한 판, 프레임 테스트 장치입니다. 이 장치는 당사의 풀 스케일 막 여과 모듈과 동일한 크기의 지지판과 평막을 사용합니다. 따라서 Alfa Laval LabStak® M37 / 38은 공정 개발, 스케일링, 막 테스트, 품질 보증 및 소규모 생산에 널리 사용됩니다. 점도 / 고형분 함량이 다른 피드에 옵션 플레이트 세트를 사용할 수 있습니다

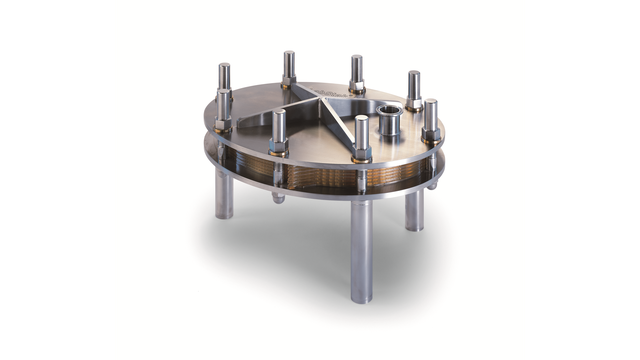

labstak-m37-m38 640x360

Handy and flexible

Alfa Laval LabStak® M37 / 38은 실험실 및 기타 테스트 시설에서 빠르고 정확한 평가를 제공하면서 장비 및 설치 비용을 최소로 유지하도록 설계되었습니다.

판과 프레임 작업을 위해 설계된이 유연한 장치는 알파라발의 한외 여과 및 미세 여과에 사용할 수 있는 모든 평판 시트에 적합합니다.

Option

LabStak® M37 / 38의 경우 알파라발은 용도에 따라 선택할 수있는 대체 플레이트 세트 구성을 제공합니다.

  • M37 plate set
    고점도 액체용
  • M38H plate set
    중점도 액체용 하이 채널
  • M38L plate set
    저점도 액체를 위한 낮은 채널

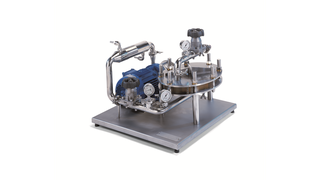

 Alfa Laval LabUnit M37/38

Alfa Laval LabUnit M37/38Alfa Laval LabUnit M37 / 38은 필요한 펌프, 밸브, 열교환기 및 기기가 완비 된 Alfa Laval LabStak® M37 / 38 장치로 구성된 완전 통합 시스템입니다.

Benefits

  • 0.11m² ~ 1.05m²의 유연한 멤브레인 영역
  • 최대 7 가지 다른 멤브레인 유형의 동시 테스트
  • 멤브레인의 빠르고 쉬운 교환
  • 높은 작동 온도 (최대 80 ° C)
  • 산업 플랜트의 측관 스트림에 연결 가능
  • 유량 및 압력을 최적화하는 다양한 채널 높이 옵션
  • 낮은 내부 볼륨
  • 유연한 시스템 설계
  • 더 큰 모듈과 유사한 흐름 패턴
  • FDA 규정을 준수하는 모든 구성 요소로 식품 및 제약 처리 응용 분야에서 사용 가능

사용 방법

알파라발의 plate-and-frame 모듈은 멤브레인 표면을 가로 지르는 개방형 채널로 설계되었습니다. 피드 스트림 및 보류물이 이를 통해 흐릅니다.

막은 투과물 수집 튜브를 통해 투과물이 수집되고 모듈로부터 제거 될 수 있는 다수의 슬롯을 가진 중공 플레이트에 의해 지지됩니다.

plate-and-frame 모듈은 잠금링 또는 스트립의 도움을 받아 멤브레인 자체를 사용하여 피드 / 보유물이 침투 채널로 혼합되는 것을 막습니다. 또한 플레이트 스택 자체에서 누수가 방지됩니다.

일반 설치 흐름도
