Module M30

알파라발 모듈 M30은 역삼투 (RO) 및 나노 여과 (NF) 작업을 위해 특별히 설계되었습니다. 알파라발의 M30 모듈은 고유한 기능으로 유제품, 식품, 화학, 제약, 펄프 및 제지 산업, 수처리 분야 등 많은 응용 분야에 이상적인 선택입니다.

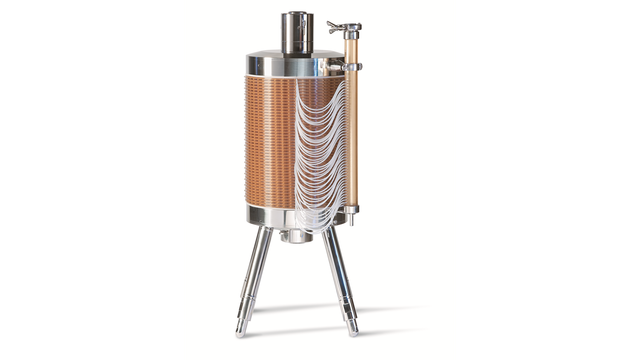

module m30 front 640x360

Gets the water out

물 제거 또는 회수와 관련하여 역삼투는 우수한 방법입니다. 순수한 물은 연속 모드에서, 대규모로 그리고 비용 효과적인 방식으로 용해된 염 및 고체로부터 분리 될 수 있습니다.

난백, 아미노산, 의약품, 희석 식품 및 음료와 같은 열에 민감한 제품은 저온에서 농축 될 수 있습니다. 비용은 다른 전통적인 공정보다 훨씬 저렴합니다. 종종 분무 건조와 비교하여 에너지 절약률이 50 % 나 높습니다.

Plate-and-frame module, M30

표준 알파라발 플레이트-프레임 M30 모듈은 스테인리스 스틸 및 견고한 폴리머로 제작되었습니다. 단일 중앙 볼트로 고정된 스페이서와 멤브레인으로 덮인 플레이트 샌드위치는 유압에서 멤브레인 흐름 채널이 형성되는 방식으로 설계되었습니다.

기본 모듈은 모든 산업에서 동일합니다. 그러나 알파라발 모듈 M30은 확장 또는 축소 할 수 있으며 어떤 목적으로든 펌프를 장착 할 수 있습니다. 이로 인해 M30은 유제품, 식품, 화학, 제약, 펄프 및 제지 산업 및 수처리 등 많은 응용 분야에 이상적인 선택입니다.

알파라발 모듈 M30은 최대 19m²의 멤브레인 영역 크기로 제공되며 40 ° C에서 최대 60bar의 압력 및 최대 9 (pHH) (CIP의 경우 최대 12)에서 작동 할 수 있습니다. 알파라발 (Alfa Laval)에서 제공하는 모든 평판 역삼투 및 나노 여과막을 장착할 수 있습니다.

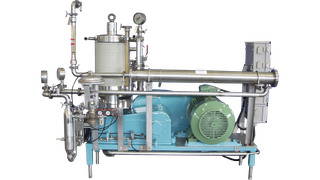

Alfa Laval PilotUnit Combi-50 RO/NF

Alfa Laval PilotUnit Combi-50 RO/NFAlfa Laval PilotUnit Combi-50 RO / NF는 필요한 펌프, 밸브, 탱크 등이 완비된 알파라발 플레이트 및 프레임 모듈 M30으로 구성된 편리하고 다양한 파일럿 규모 멤브레인 시스템입니다. 전원 공급 장치, 압축 공기, 물과 사료 제품이 작동합니다.

Benefits

  • sanitary design with all materials in compliance with FDA and EEC regulations
  • easy cleaning by CIP (Cleaning-In-Place)
  • low internal volume
  • easy membrane failure detection and exchange
  • low energy consumption
  • chemical and thermal tolerances set by the membranes and the type of plate material
  • concentration of heat sensitive and low molecular weight solutions

사용 방법

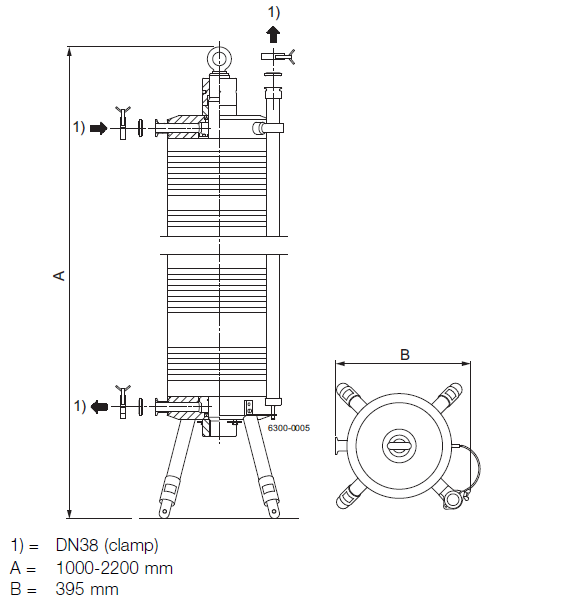

M30 GA drawing

알파라발의 plate-and-frame 모듈은 멤브레인 표면을 가로 지르는 개방형 채널로 설계되었습니다. 피드 스트림 및 보류물이 이를 통해 흐릅니다.

막은 투과물 수집 튜브를 통해 투과물이 수집되고 모듈로부터 제거 될 수 있는 다수의 슬롯을 가진 중공 플레이트에 의해 지지됩니다.

plate-and-frame 모듈은 잠금링 또는 스트립의 도움을 받아 멤브레인 자체를 사용하여 피드 / 보유물이 침투 채널로 혼합되는 것을 막습니다. 또한 플레이트 스택 자체에서 누수가 방지됩니다.

Plate-and-frame membrane replacement알파라발의 플레이트 및 프레임 모듈 설계로 인해 모듈의 다른 멤브레인에 영향을 주지 않고 개별 멤브레인을 교체 할 수 있습니다.
