Sour water stripping

후속 재사용 또는 폐수 처리 전에 정유 산성수에서 황화수소 및 암모니아를 제거하려면 신뢰성이 높고 내식성이 우수하며 오염이 적은 장비가 필요합니다. Alfa Laval Compabloc 열교환기는 에너지 효율과 가동 시간을 극대화하면서 전세계 정유소의 산성수 스트리퍼에서 오염 및 부식 문제를 최소화하는 작업을 수행합니다.

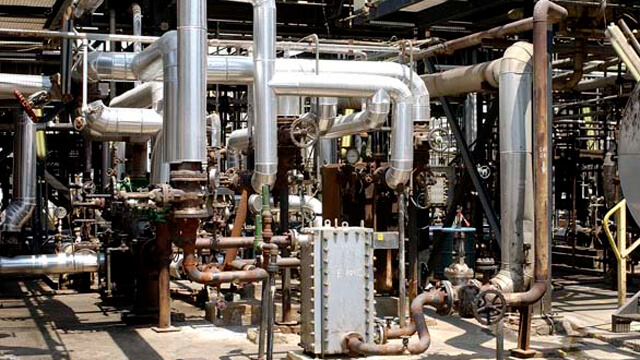

Image for Sour water stripping 640x360 large

Optimizing sour water stripping processes

정유 산성수 장치는 열을 가하여 공정수에서 황화수소와 암모니아를 제거함으로써 물 재사용을 극대화하는 것을 목표로 합니다. 알파라발은 에너지 효율성을 극대화하고 오염 및 부식 문제를 최소화하기 위한 전문 지식, 기술 및 서비스를 보유하고 있습니다.

Increasing energy efficiency in sour water stripping

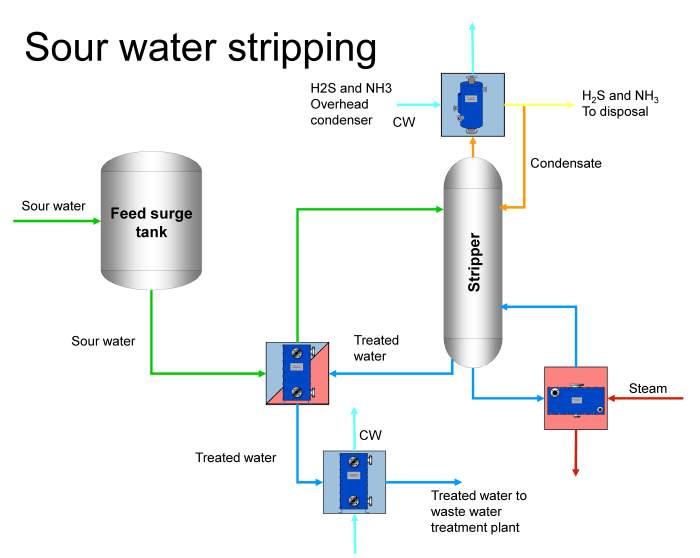

제거된 물을 이용하여 스트리퍼 전에 신수를 예열하면 에너지가 회수됩니다. 이 서비스에서 더 많은 에너지를 회수할수록 스팀 측면에서 스트리퍼 리 보일러에 더 적은 에너지가 필요합니다.

Alfa Laval Compabloc 열교환기는 5 ° C에 불과한 온도 접근 방식으로 설계 할 수 있습니다. 이것은 에너지 회수를 최대화하여 리 보일러의 증기 소비를 최소화합니다.

스트리퍼 리 보일러는 일반적으로 주전자형으로 설계됩니다. 이들은 전형적으로 비등 매체와 증기 사이의 큰 온도 차이를 필요로 합니다. 이는 리 보일러를 작동시키기 위해 더 높은 압력의 증기가 필요하다는 것을 의미합니다.

Alfa Laval Compabloc 교환기가 사워 워터 스트리퍼 컬럼의 상승 필름 열 사이펀 리 보일러로 사용될 때, 비등을 시작하고 리 보일러를 통한 자연 순환을 생성하기 위해 10 ° C 미만의 온도 차이가 가능합니다. 이는 종종 중간 압력 증기 대신보다 쉽게 ​​이용할 수 있는 저압 증기를 사용할 수 있음을 의미합니다.

Mitigating fouling

오염 퇴적물에는 여러 유형이 있습니다. 파울링은 일반적으로 스트리핑 타워에서 나오는 부식 입자 또는 탱크로의 공정 전환 및 탄화수소 이월이 있을 때 신수 탱크에서 나오는 슬러지로 형성될 수 있습니다. 파울링 경향을 최소화하기 위해 Alfa Laval Compabloc 열교환기는 열 전달 채널에서 전단 응력과 난류를 극대화하도록 설계되어 파울 위험을 크게 줄입니다.

Improving corrosion resistance in sour water stripping

물에 황화수소 함량이 높으면 부식 위험이 높아집니다. 많은 경우에, 탄소강 재료를 사용할 수 없으며 더 높은 등급의 재료를 사용해야합니다. 부식 위험을 최소화하기 위해 표준 Alfa Laval Compabloc 열교환기는 AISI 316L 스테인리스 스틸로 제작되었습니다. 또한 요청에 따라 더 높은 등급의 재료를 쉽게 이용할 수 있습니다.

Safeguarding processes through reliable, leak-proof design

황화수소는 치명적인 화합물이기 때문에이 매체를 취급하는 열교환기의 누출 위험을 최소화해야합니다. 알파라발 Compabloc 열교환기는 열전달 채널을 형성하기 위해 레이저 용접된 플레이트 팩을 가지고 있습니다. 열 전달 채널을 환경에 밀봉하는 플레이트 간 개스킷이 없기 때문에 외부 누출 위험이 최소화됩니다.

Reducing CAPEX

열교환기 비용은 또한 전체 공정 단가의 상당 부분을 나타낼 수 있으며, 특히 에너지 효율을 극대화하기 위해 많은 대형 기존 쉘 및 튜브 열교환기가 직렬로 필요하거나 대형 쉘 및 고급 재료를 사용할 경우 튜브형 열교환기 또는 케틀 타입 리 보일러가 필요합니다.

쉘 앤 튜브 장치 대신 고효율 알파라발 열교환기를 사용하면 열 전달 면적을 최대 3 배까지 줄이고 필요한 열교환기 수를 최소화 할 수 있습니다. 이것은 비용 효율성을 증가시킵니다. 특히 고급 재료가 필요하고 설치 비용이 포함된 경우. 이는 오버 헤드 컨덴싱 서비스와 같은 시공 설치가 필요한 경우에 더욱 그렇습니다.

Proven technology for refinery sour water stripping

알파라발은 전 세계의 신선한 물 스트리퍼 장치에 150 개 이상의 소형 열교환기를 설치했습니다. 이들은 교환기, 리 보일러, 응축기 및 냉각기로 작동하여 정련소에 최대 효율과 가동 시간을 제공하는 동시에 오염 및 부식 경향을 최소화합니다.
