Cooling tower interchanger
일반적인 데이터센터에서 칠러는 가장 많은 전력을 소비하는 설비 중 하나입니다. 대형 압축기가 냉동 사이클을 위해 지속적으로 가동되면서 높은 운영 비용과 함께 탄소 배출 증가라는 환경적 부담을 초래합니다.한편, 데이터센터의 열을 방출하는 데 널리 사용되는 냉각탑은 외기 온도가 낮은 기간 동안 프리쿨링(Free Cooling) 모드로 운전하여 칠러를 우회할 수 있습니다. 이를 통해 에너지 소비와 비용을 크게 절감할 수 있습니다.
그러나 개방형 냉각탑(Open Cooling Tower)은 냉각 시스템 내 오염(Fouling)의 주요 원인이 될 수 있으며, 이는 열효율 저하, 유지보수 증가, 세정 작업 부담, 장비 고장으로 이어집니다. 결과적으로 운영 비용은 더욱 증가합니다.
이 문제를 해결하는 가장 스마트한 방법은 가스켓 판형 열교환기(Gasketed Plate-and-Frame Heat Exchanger) 를 설치하는 것입니다. 이 솔루션은 프리쿨링을 가능하게 하면서도 오염 위험을 최소화하며, 전체 냉각 성능에는 영향을 주지 않습니다.

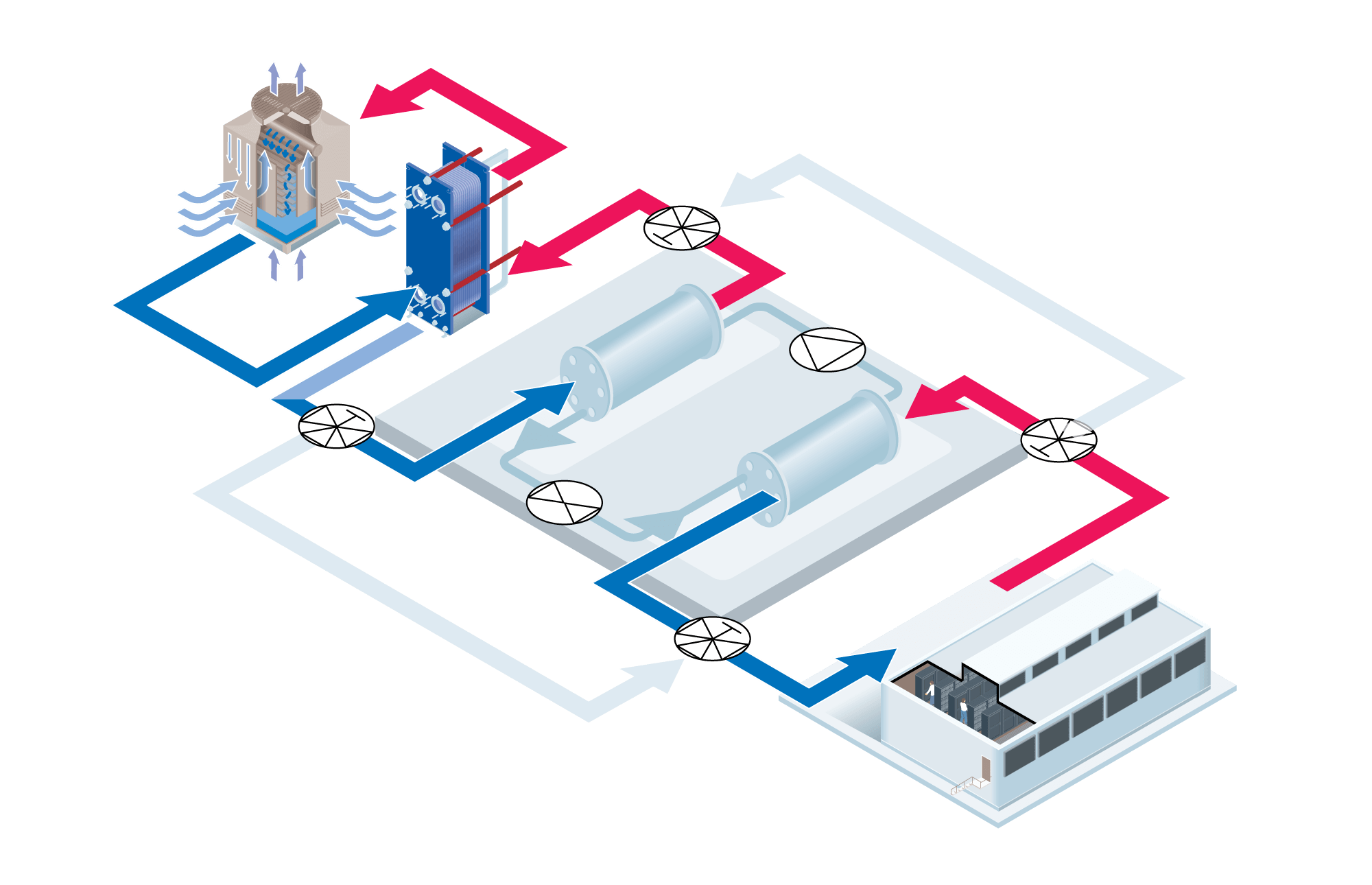

칠러 기반 냉각 시스템
칠러는 데이터센터 내에서 가장 많은 전력을 소비하는 설비 중 하나입니다. 대형 압축기가 지속적으로 냉매를 압축해야 하므로 운영 비용이 높고, 환경 지속가능성 측면에서도 부담이 큽니다.

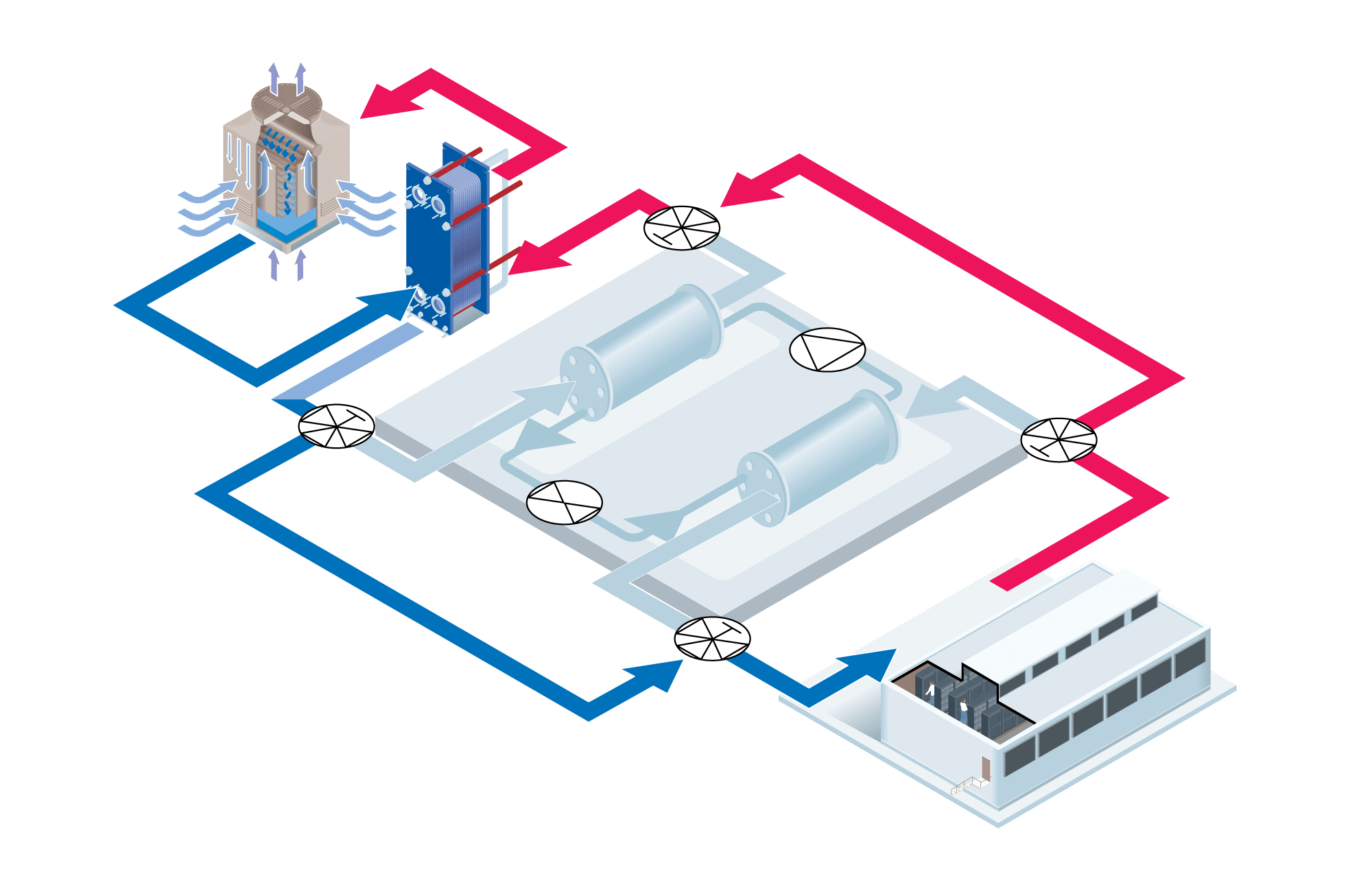

판형 열교환기를 통한 칠러 우회
외기 온도가 낮은 장기간 동안 프리쿨링이 가능해지면, 칠러를 정지시켜 수천 유로의 비용을 절감할 수 있습니다. 이를 위해서는 온도 접근(Temperature Approach)을 최대한 좁게 설계한 가스켓형 판형 열교환기가 필요합니다. 이렇게 설계하면 칠러를 더 오랜 시간 동안 정지할 수 있습니다.
또한 개방형 냉각탑을 사용하는 경우, 열교환기는 인터체인저(Interchanger) 역할을 수행하여 응축기를 이물질 및 탄산칼슘(CaCO₃) 침전으로부터 보호합니다.이를 통해 PUE(Power Usage Effectiveness)를 최대 7% 개선할 수 있습니다.
오염 (fouling) 문제 해결
대부분의 데이터센터 냉각 시스템은 거의 완전한 밀폐 구조입니다. 그러나 개방형 냉각탑은 대기와 직접 접촉하는 유일한 구간으로, 오염의 주요 원인이 됩니다. 공기 중 입자와 이물질이 냉각수에 유입되어 저유속 구간에 침전되며, 이는 유지보수 비용 증가와 예기치 않은 가동 중단으로 이어질 수 있습니다.
Alfa Laval은 검증된 가스켓형 판형 열교환기 솔루션과 오염(Fouling) 관리 분야의 전문성을 바탕으로 이러한 문제를 효과적으로 해결할 수 있도록 지원합니다. 자세한 내용은 Alfa Laval 전문가 Olga가 소개하는 영상을 통해 확인해 보십시오.

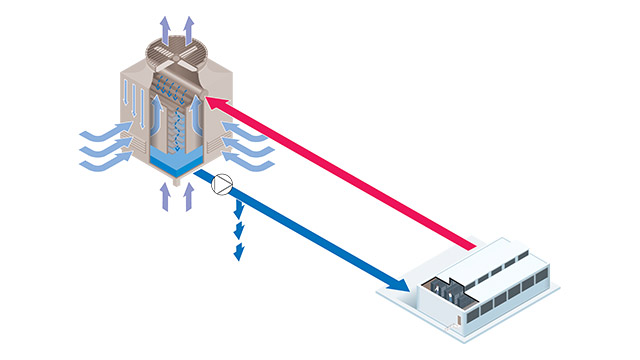

열교환기를 적용하지 않은 쿨링 타워 (open system)
냉각탑의 팬은 공기 중의 입자를 흡입하며, 이 입자들은 냉각수로 유입된 후 결국 데이터센터 내부의 냉각 시스템 장비까지 전달됩니다. 이러한 이물질은 유속이 낮거나 정체 구간(dead spot)에 침전되어 유지보수 비용을 증가시키고, 예기치 않은 가동 중단의 원인이 될 수 있습니다.
이러한 이른바 “개방형(Open)” 냉각탑 시스템은 탄산칼슘(CaCO₃)과 염화이온(Cl⁻) 농도를 증가시키는 원인이 되기도 합니다. 원치 않는 미네랄 성분이 시간이 지남에 따라 축적되면 침전물 형성과 부식을 유발하여 열전달 효율을 크게 저하시킬 뿐 아니라, 펌핑 비용까지 증가시키게 됩니다.

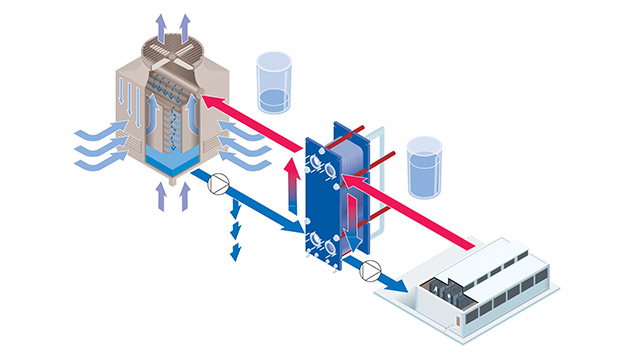

열교환기를 적용한 쿨링 타워 (closed system)
냉각수 루프에 가스켓형 판형 열교환기를 ‘서킷 브레이커(circuit breaker)’로 적용하면 시스템을 사실상 ‘폐회로(Closed System)’로 전환할 수 있습니다. 냉각탑에서 플랜트로 공급되는 물은 이물질과 높은 농도의 탄산칼슘(CaCO₃), 부식성 염화이온(Cl⁻)으로부터 분리됩니다. 그 결과 유지보수 다운타임, 세정 화학물질 사용, 펌핑 비용이 감소하여 전반적인 비용 절감 효과로 이어집니다.
또한 Alfa Laval의 역류(counter-current) 방식으로 설계된 열교환기는 최소 1°C 수준의 온도 접근(temperature approach)을 구현할 수 있어, 전체 냉각 성능에 미치는 영향이 매우 제한적입니다

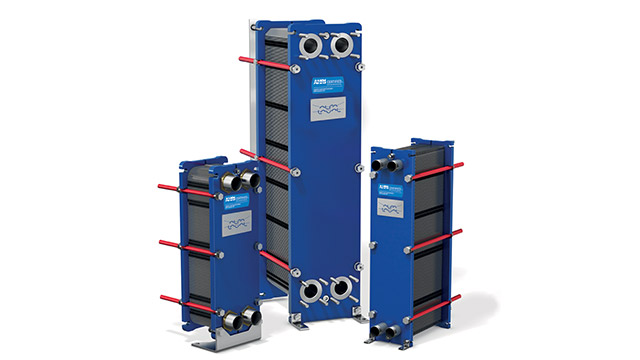

가스켓 판형 열교환기의 장점
- 외기 조건이 허용될 경우 칠러 우회를 통한 프리쿨링 가능
- 배관 청결 유지로 물 사용량 및 펌핑 비용 절감
- 하위 냉각 장비의 유지보수 비용 감소
- 부식으로 인한 예기치 않은 셧다운 방지
- 단일 작업자가 수 시간 내 세정 가능
- AHRI 인증 성능 보장
다양한 비용 절감 효과
잘 설계된 가스켓 판형 열교환기를 적용한 냉각탑 시스템은 비용 효율성과 지속가능성을 동시에 향상시킵니다.
- PUE 7% 개선 → CUE도 동일 비율로 개선
- WUE(Water Usage Effectiveness) 개선 가능
- 열 회수(Heat Recovery) 가능
- 총 운영비용(OPEX) 절감
수익성을 극대화하는 시스템 설계
냉각 시스템의 성능을 극대화하려면 데이터센터 환경과 지역 기후 조건에 최적화된 설계가 필수적입니다.폐회로 냉각수 시스템 설계는 단순히 열교환기를 설치하는 것을 의미하지 않습니다.
프로젝트 초기 단계부터 Alfa Laval은 , AHRI 인증을 통해 성능이 보장된 맞춤형 솔루션 (performance guaranteed by the AHRI certification program)을 공급해드립니다. 이를 통해 오염 위험을 최소화하면서 최대 열효율과 비용 절감을 동시에 달성할 수 있습니다.
Alfa Laval과 함께하는 Green IT의 미래
Alfa Laval은 인터넷 초기부터 서버실 냉각 솔루션을 공급해 왔습니다.현재는 데이터센터 냉각을 위한 폭넓은 솔루션을 제공하며, 글로벌 서비스 네트워크를 통해 전문적인 기술 지원을 제공합니다. 데이터센터 프로젝트 기획 초기부터 협력하면, 최대의 냉각 효율과 운영 신뢰성을 확보할 수 있는 시스템을 설계할 수 있습니다.
