Rotacheck는 지능적 센서로 CIP 공정 중에 토프테욜(Toftejorg) 로터리 제트 헤드의 적절한 성능을 확인합니다. 이 기기는 검증된 방안으로 탱크 세정의 품질을 더욱 확실히 보장합니다.
로터리 제트 헤드의 회전 확인

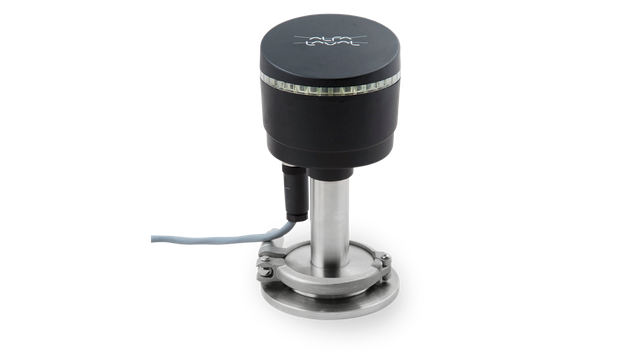

알파라발 Rotacheck는 지능형 센서로 탱크 세정작업 중에 토프테욜 로터리 제트 헤드의 회전을 확인합니다. 이 기기는 모든 유형의 위생적인 탱크에 사용하도록 만들어지며, 3-A 심벌과 유럽 위생 엔지니어링 및 설계 그룹(EHEDG: European Hygienic Engineering & Design Group) 심벌을 표기하도록 허가 받았습니다.
이 기기는 Rotacheck Basic과 Rotacheck+ 두 가지 버전이 있으며, 둘 다 제품이 닿는 부분에서 Zone 0/20 그리고 제품이 닿지 않는 부분에서 Zone 2/22의 폭발 위험이 있는 작동환경에서도 사용하도록 승인 받았습니다.
안전하고 위생적인 탱크 세정
알파라발 Rotacheck는 특허 받은 기술과 기계적 설계를 통해 제작됩니다. 이 기기의 특별한 센서는 로터리 제트 헤드의 회전과 충격을 정확하고 세밀하게 기록, 모니터링, 평가합니다. 본래의 회전 또는 충돌 패턴에서 벗어난 현상을 발견하면, 이 기기는 자동으로 오류 시그널을 보내고, 이를 통해 제어 시스템과 조작자가 문제 해결 조치를 할 수 있도록 하여 다시 최적의 작동이 이뤄지게 합니다.
Rotacheck 시스템은 정제수나 주사용 증류수와 함께 쓸 수 있을 뿐만 아니라 CIP 중 압력이 가해지는 시스템에서 쓸 수 있습니다.
손쉬운 로터리 제트 헤드 모니터링
알파라발 Rotacheck를 사용해서, 공장의 조작자와 유지보수 담당 직원은 로터리 제트 헤드 기능이 적절한지, 세정작업이 안전하고 효율적인지 쉽게 모니터링하고 확인할 수 있습니다. 필드 하우징에 통합된 시각적 표시등은 로터리 제트 헤드의 상태를 표시합니다. 디지털 출력 신호로 제어 또는 PLC 시스템에 연결이 수월하며, 언제나 공장 탱크 세정 작업을 온라인으로 확실하게 모니터링 할 수 있습니다.
위생적인 탱크 세정
Rotacheck 시스템은 알파라발 위생 탱크 연결을 사용하는데, 이는 미생물 증가를 최소화하고 공정 연결부를 완전히 세척할 수 있게 보장합니다. EHEDG 승인을 받고 3-A 심벌을 표기하도록 허가 받은 HTC 연결부는 알파라발이 새로이 내놓은 위생적 공정 연결부 중 하나입니다.
로터리 제트 헤드 탱크 세정 확인
로터리 제트 헤드 탱크 세정 확인 및 검증을 위한 알파라발 Rotacheck 시스템은 다음의 두 가지 버전이 있습니다.
- Rotacheck+: 진보된 시스템으로 로터리 제트 헤드 검증을 위한 기능이 내장돼 있습니다.
- Rotacheck Basic: 표준 시스템으로서, 로터리 제트 헤드의 회전 검증과 이미 설치된 Rotacheck 시스템의 레트로피팅을 위해 적합합니다.
Product Benefits
- Safe, hygienic and validated tank cleaning
- Easy rotary jet head monitoring
- Intelligent sensor
제품 카탈로그
사용 방법
Construction
탱크 세척 기계용 Alfa Laval Rotacheck 제어 및 검증 시스템은 상단 덮개, O- 링 및 전기 케이블 또는 커넥터가 있는 센서 장치로 구성됩니다. 센서 장치에는 처리 탱크 내부에 감지 장치가 있으며 센서 보드에 연결되어 신호를 처리하고 PLC와 통신합니다.
Operating principle
Alfa Laval Rotacheck 시스템은 PNP 인터페이스를 통해 PLC와 디지털 센서 출력이 가능한 두 가지 버전으로 제공됩니다.
Rotacheck+
이 고급 혁신 시스템은 고유한 내장형 터치인 및 모니터링 기능을 갖추고 있어 로터리 제트 헤드의 올바른 회전을 확인합니다.
로터리 제트 헤드가 첫 번째 CIP (제자리 청소) 사이클을 수행함에 따라 센서는 청소 프로세스에서 시간 및 압력 데이터를 등록하고 이를 참조 데이터로 저장합니다. 참조 데이터는 탱크 벽의 워터 제트 강도 (히트)와 워터 제트의 히트 사이의 시간 측면에서 특정 청소 프로세스에 대한 고유한 패턴을 나타냅니다.
후속 CIP 사이클 동안, 센서 보드의 프로세서는 실제 값을 디지털 방식으로 저장된 기준 값과 비교하고 기준 값과의 편차가 발생하면 조작자에게 경고합니다.
로터리 제트 헤드 작동 상태는 디지털 PLC 출력과 시각적 표시등을 통해 표시됩니다. 시스템 피드백에는 세 가지 출력이 포함됩니다.
- 회전 OK : 로터리 제트 헤드의 작동이 초기 CIP 사이클 동안 기록 된 값을 충족하면 제트 헤드의 올바른 회전을 확인합니다.
- 알람 : 로터리 제트 헤드의 회전이 초기 CIP 사이클 동안 기록 된 허용 기준값보다 높거나 낮을 때.
- 유휴 : 로터리 제트 헤드를 사용하지 않고 청소하지 않은 경우.
Rotacheck Basic
이 표준 시스템은 로터리 제트 헤드의 회전을 검증하는 데 적합합니다. 이미 설치된 Rotacheck 시스템의 개조에 이상적인 Rotacheck Basic은 센서 헤드가 클리닝 제트에 닿는 순간을 기록합니다.
- 적중 : 워터 제트가 센서 헤드에 닿는 순간.
- 경보 : 장치 고장 또는 지속적인 적중 (청소 장치 오류)의 경우.
- 유휴 : 로터리 제트 헤드를 사용하지 않고 청소하지 않은 경우.
Options
- Clamp ring
- M12 connector
- Hygienic tank connection HTC
- Hygienic tank connection HTC (Q-doc version)
- Blind cap with o-ring
- Blind cap with o-ring (Q-doc version)
