Alfa Laval - Unique Flexbody

Unique Flexbody

Alfa Laval Unique Flexbody는 배관 시스템에 쉽게 설치하고 모니터링 및 제어를 향상시키는 위생적인 유체 처리 라인을위한 유연한 in-line instrument housing입니다. 각 in-line housing에 최대 2 개의 제어 또는 측정 기기 또는 검사유리창을 배치하십시오. 독특하고 dead-zone이 없는 디자인으로 Unique Flexbody를 쉽게 사용, 유지 보수 및 청소할 수 있습니다.

Unique Flexbody

Easily monitor process parameters and get the most of your hygienic fluid processing lines

  • Improve control, measurement and visual inspection of your hygienic fluid process lines
  • Higher productivity and profitability
  • Ensure process hygiene due to ease of cleaning—no dead zones, domes, sumps or oxidization
  • Two connection sizes fit all instrumentation and sight glasses
  • Easy to remove, clean, calibrate and maintain instrumentation or sight glasses

Alfa Laval Unique Flexbody in-line instrument housing은 위생적인 유체 처리 생산성과 수익성을 향상시킬 수 있습니다. 양조장, 음료, 유제품 및 식품 산업에서 사용하기에 적합한 Unique Flexbody를 사용하면 압력, 온도 및 전도성과 같은 중요한 매개 변수를 쉽게 모니터링 할 수 있습니다. 파이프 라인 시스템에 하우징을 설치하고 편리한 클램프 연결을 사용하여 위치 제어 및 측정 기기 또는 검사유리창를 배치하십시오.

Flexible hygienic instrument housing design

필요한 계측, 검사유리창 및 Unique Flexbody in-line housing으로 배관 시스템을 customize 공정 모니터링 및 제어를 최적화하십시오. 0.8µm 미만의 위생적인 내부 표면 조도를 갖춘 광범위한 EN 10357-A, ISO 2037 및 ASME BPE 치수 표준 및 크기 중에서 선택하십시오. 파이프 직경에 관계없이 모든 배관 시스템에 용접하는 것은 간편합니다. 클램프 링을 사용하여 최대 2 개의기구 또는 사이트 글라스를 쉽게 장착 할 수 있습니다.

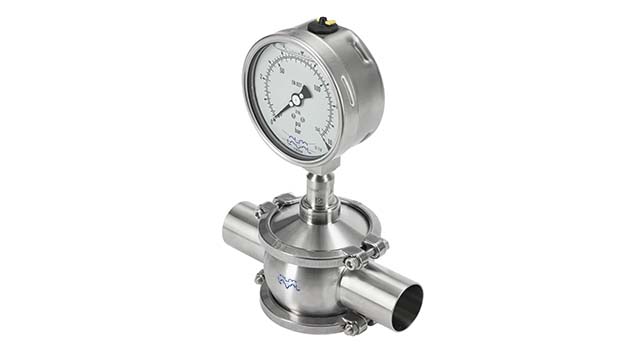

Unique Flexbody w Pressure Gauge

Two-sizes-fits-all in-line housing

컴팩트하고 모듈화 된 Unique Flexbody는 단순합니다. 파이프 직경 및 프로세스 변수와 무관하게 연결할 수 있고 모든 계측 및 투시경에는 두 타입으로 모두 연결할 수 있습니다. 계측은 교체 가능하며 용접없이 교정 또는 교체를 위해 쉽게 제거 할 수 있습니다.

Unique Flexbody N and F type

Hygienic, easy-to-clean instrument housing

Unique Flexbody in-line housing을 사용하면 CIP (Clean-in-Place) 및 SIP (Sterialization-in-Place) 프로세스를 통해 완전 배수 및 세척이 가능한 안정적이고 위생적인 프로세스 연결이 가능합니다. 해체할 필요가 없습니다. 또한, 기기 접근은 틈이나 에어 포켓이 전혀없는 완벽한 밀봉을 만들어 미생물 오염 위험을 최소화합니다.

사용 방법

.

Construction

Unique Flexbody는 위생적인 스테인리스 스틸 in-line housing, O- 링 및 블라인드 캡 또는 2 개의 투시 안경으로 구성됩니다. 다양한 파이프 직경의 모든 배관 시스템에 용접 할 수 있습니다.

Operating principle

Unique Flexbody에는 두 개의 기구 또는 검사 유리창을 동시에 수용 할 수있는 두 개의 개구부가 있습니다. 개구부 중 하나 또는 둘 모두를 측정 또는 시각적 모니터링에 사용하지 않는 경우 위생적인 블라인드 캡으로 공정 연결부를 밀봉 할 수 있습니다.

Options

Choose the right in-line instrumentation and/or sight glass body from these standard sizes.

EN 10357-A

  • Process connection F: DN 25,
  • Process connection N: DN40, 50, 65, 80, 100, 125, 150

ISO 2037

  • Process connection: F: ISO 25,
  • Process connection: N: ISO 38, 51, 63,5, 76,1, 101,6

ASME BPE

  • Process connection: F: 1”
  • Process connection: N: 1½”, 2”, 2½”, 3”, 4”

Materials

  • Housing: 1.4404 / AISI316L
  • Elastomer: Standard EPDM, FPM optional
  • Internal surface finish: Ra < 0.8 µm
  • Sight glass: Borosilicate glass

Part of a broad instrumentation range

Alfa Laval은 온도기기, 압력기기, 레벨기기, 그리고 검사 유리창과 같은 광범위한 분야에 기기를 제공합니다. 이들은 유제품, 식품음료, 가정개인위생, 생명공학 그리고 제약산업에 사용되도록 고안되었습니다.
