유량 송신기

알파라발의 유량 송신기(flow transmitter)는 전자기적 정밀 계기로서 전기 전도성 액체의 체적 유량(volumetric flow rate)을 측정하는데 사용합니다. 위생적으로 설계된 이 계기는 유제품, 식품 및 바이오팜 산업용으로 탁월한 선택입니다.

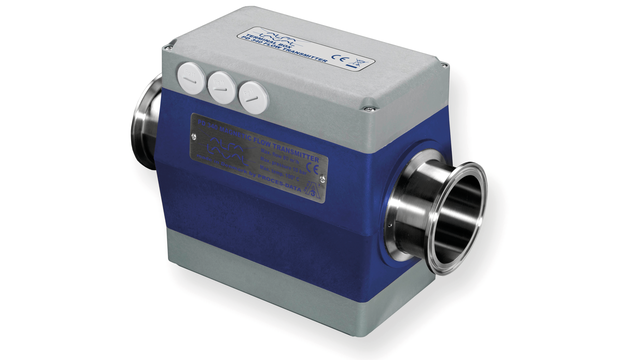

flow transmitter right side 640x360

고도로 정밀한 유체 흐름 측정

알파라발 유량 송신기는 양방향성의 전자기적 정밀 계기로서 전기 전도성 액체의 공정 내 흐름을 정확히 측정하는 데 사용합니다. 이 계기는 설비에서 처리하는 액체에 고체 미립자가 있는 경우 특히 적합합니다. 가동부와 압력강하가 없는 이 유량 송신기는 정확성이 높고 안정성과 성능이 탁월합니다.

내구성과 위생을 갖춘 유량 송신기 설계

3-A 심벌을 표기하도록 허가 받은 알파라발 유량 송신기는 견고한 방수 설계가 특징입니다. 계기관 내부의 (PFA) 테플론 코팅과 완전히 내장하여 밀봉한 전자장치와 같은 위생적 특징은 자기 유도성 유량 송신기의 제품수명 연장에 이바지합니다.

컴팩트하고 설치가 쉬움

단단히 고정하여 설치하도록 설계된 알파라발 표준 유량 송신기는 펄스 출력 시그널을 공장에서 미리 설정하여 납품하므로 설치가 쉽습니다. 표준 출력 정보는 0.01 또는 0.1 liter/pulse의 분해능을 갖는 pulse시그널(0-1000Hz)입니다. 아날로그식 4-20mA의 출력과 고급 디스플레이 실행 기능은 선택사양입니다.

전기접속 터미널에는 숫자와 기능이 모두 표시되며, 케이블은 모두 세 개의 PG-11 케이블 글랜드에 끼워 넣을 수 있습니다.

자세한 정보는 문서를 참고하시기 바랍니다.

Product Benefits

  • High accuracy
  • Durable hygienic flow transmitter design
  • Compact and easy to install

제품 카탈로그

'Close at hand' 온라인 버전 (최신판)

Find an Alfa Laval product

사용 방법

Operating principle

알파라발 유량 트랜스미터는 패러데이의 전자기 유도법에 따라 작동하는 자기 유도 유량 트랜스미터입니다. 계량 파이프와 두 개의 자기 코일로 구성됩니다. 코일에 전류가 가해지면 계량 파이프와 직각으로 자기장이 생성됩니다.

측정되는 액체는 자기장에 수직인 계량 파이프를 통해 흐릅니다. 도체 역할을 하며 전압을 유도합니다. 계량 파이프에 장착된 2 개의 감지 전극이 전압을 측정합니다. 전압은 평균 유속에 비례하므로 튜브를 통해 흐르는 액체의 부피를 정확하게 반영합니다.

Constructed to handle multiple liquids

알파라발 유량 트랜스미터는 사각형 측정 챔버를 사용합니다. 측정 챔버의 모양은 점도, 액체 유형 및 흐름 프로파일의 영향을 크게 줄입니다. 예를 들자면 우유에서 물로 제품 변경 시 보정이 필요 없습니다.



송신기의 마이크로 프로세서는 일정한 자기장을 유지하도록 전류 발생기를 제어합니다. 전극을 가로 지르는 전압은 증폭되어 마이크로 프로세서가 튜브를 통해 흐르는 액체의 부피를 계산하는 디지털 값으로 변환됩니다.
