LKH Multistage

유제품, 식음료 및 퍼스널 케어 산업의 위생 요구 사항을 충족하도록 설계된 LKH Multistage 원심 펌프는 공정 생산성 향상, 높은 효율 및 부드러운 제품 취급을 특징으로 합니다.

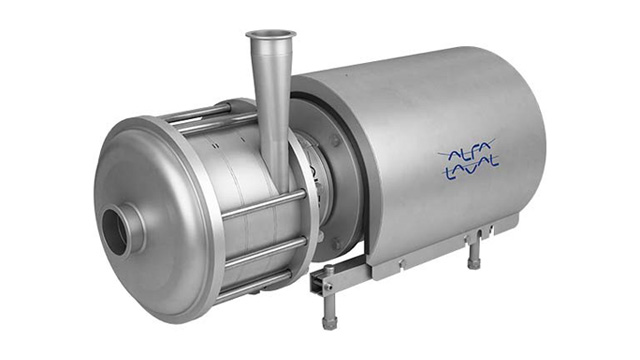

LKH Mutistage ROW left side main image 640x360

A premium performer

알파라발의 프리미엄 원심 펌프 제품군 LKH 원심 펌프는 고효율, 저에너지 소비, 다양한 옵션, 광범위한 유량 및 압력으로 차별화됩니다.

High efficiency

정밀하게 설계된 펌프와 모터는 높은 효율과 부드러운 제품 처리를 제공합니다. 고급 임펠러 설계와 엄격한 공차는 재순환을 최소화하고 에너지의 효율적인 전달을 보장합니다.

Optimal pump design

임펠러 설계는 제품이 펌프를 통과 할 때 효율적이고 부드럽게 취급 할 수 있도록 합니다. 이는 제품 무결성을 보장하고 NPSHr (순정 흡입 헤드 필요)을 최소화 합니다.

Low energy consumption

펌프 에너지를 보다 효율적으로 사용하면 에너지 절약에 큰 잠재력이 있습니다. Alfa Laval LKH 원심 펌프의 최적화된 설계 및 프리미엄 모터는 유사 펌프보다 더 높은 에너지 효율을 제공하며 중급 펌프와 비교하여 최대 50 %의 에너지 효율을 제공합니다.

Cleanability and hygienic design

핵심은 세부 사항입니다. 압축 개스킷, 틈새없는 내부, 외부 기계식 씰 및 밸런싱 구멍이 있는 최적화된 임펠러 모두 CIP 사이클 동안 효율적 세척을 가능하게 합니다. 사전 정의된 압축으로 조여진 O- 링으로 구성품 및 조인트를 완벽하게 정렬하여 엘라스토머 제품 접촉 표면을 최소화하여 위생을 보호합니다.

External shaft seal – hygienic and serviceable

샤프트 씰을 펌프 외부에 배치하면 청소하기 어려운 구성품이 제품에 직접 닿지 않습니다. 또한 전면 로딩 설계로 빠르고 쉽게 교체 할 수있어 유지 보수 비용이 적게 들고 가동 시간이 늘어납니다. 교체 가능한 단일, 플러시 및 이중 씰은 예비 부품 재고를 단순화합니다.

 LKH



Warranty

알파 라발은 순정 부품을 사용하는 경우 모든 비 마모 부품에 대해 3 년 보증을 제공합니다.

Product benefits

  • High efficiency
  • Hygienic design
  • Low energy consumption

제품 카탈로그

'Close at hand' 온라인 버전 (최신판)

Find an Alfa Laval product

Alfa Laval LKH Prime

Premium goes Prime - Setting a new standard in self-priming pump technology.
Alfa Laval LKH Prime

사용 방법

Pump range

LKH 원심 펌프는 현재 최대 500m3 / 시간의 용량과 최대 190H / (m)의 압력을 처리하기 위해 13 가지 크기로 제공됩니다. 옵션으로는 샤프트 씰, 플러싱 장치 및 엘라스토머가 있습니다.

LKH Multistage for high outlet pressures

저용량 요구 사항이 있는 고압 어플리케이션에 적합한 소형의 효율적인 펌프는 역삼투 및 한외 여과 공정에 사용하기에 이상적입니다. 하나의 펌프는 생산 라인에서 최대 3 개의 부스터 펌프를 대체 할 수 있어 바닥 공간을 절약 할 수 있습니다.

LKH pump curves

 LKH pump range, composite curve

Unique impeller design

특수 날개형 디자인의 반 개방형 임펠러는 특히 NPSHr이 낮습니다 (순 포지티브 흡입 헤드 필요). 이것은 캐비테이션을 방지하고 기계적 손상의 위험을 최소화합니다.

임펠러의 균형 구멍은 샤프트 씰 주변의 순환을 향상시키고 축력을 줄입니다. 이는 샤프트 씰과 모터 베어링의 마모를 최소화합니다.

External shaft seal

스프링과 와셔가 대기 측에 장착된 전면 로딩 샤프트 씰은 유지 보수가 쉽고 빠르며 저렴합니다. 샤프트 씰을 교체하는 데 몇 분 밖에 걸리지 않습니다. 또한 균형 잡힌 설계로 예기치 않은 압력 충격시 씰이 열릴 위험이 최소화됩니다.

Optimised shaft seal

하나의 샤프트 씰은 넓은 펌프 범위에 맞습니다. 정확히 동일한 LKH 단일 샤프트 씰은 11 개의 LKH 펌프 모델과 모든 SolidC 펌프 모델에 적합합니다. LKH 씰에는 단일 또는 이중 플러시 옵션도 있으며 몇 가지 추가 구성 요소로 몇 분 안에 교환 할 수 있습니다.

이 표준화로 재고를 줄이고 마모 부품을 빠르고 쉽게 교체 할 수 있습니다.

Compression couplings

또 다른 주목할 만한 특징은 압축 커플 링입니다. 이는 정밀한 정렬로 스터브 샤프트를 모터 샤프트에 단단히 부착합니다. 설치가 간단하고 작동이 안전하며 소음과 진동이 최소화됩니다. 또한 커플 링은 샤프트 씰과 모터의 수명을 연장시켜 줍니다.
