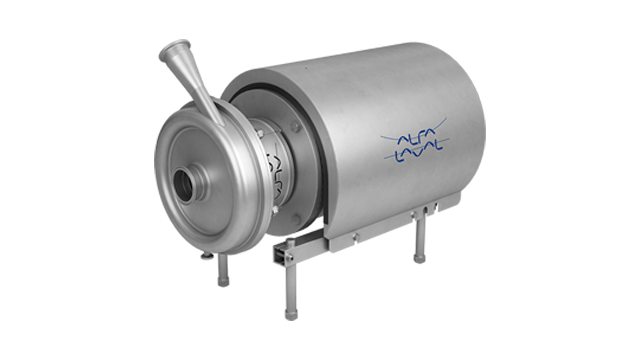

LKH UltraPure

생명공학 및 제약 산업의 특정 요구에 맞게 설계된 LKH UltraPure 원심 펌프는 높은 효율로 가동시간을 극대화하며 세정이 간편합니다. 본 제품에는 상세한 설명서가 함께 제공됩니다.

최고의 제품

LKH UltraPure는 고효율, 탁월한 세정력, 오염 방지, 견고한 설계 및 낮은 유지보수 비용을 요구하는 생물 약제 공정에 가장 적합한 제품입니다. 외부 샤프트 씰, 첨단 임펠러 설계, 틈이 없는 내부 표면은 에너지 저소비가 주요 관심사인 초청정 공정에 이 펌프가 이상적임을 말해주는 특징들입니다.

LKH는 식품, 음료, 고압 분야 등을 위한 광범위한 다른 구성들도 제공합니다.

초청정

LKH UltraPure는 초청정 공정 환경에 기여하는 3가지 설계 방식을 채택하고 있습니다.

특수 설계된 세미 오픈 임펠러 평형공이 임펠러 후면의 흐름을 최적화하고, 샤프트 씰은 물론 펌프 자체의 높은 세정력에 기여합니다. 또한 샤프트 씰 주변의 흐름이 증가하여 냉각 및 순환 기능을 개선함으로써 씰의 사용 수명을 연장합니다.

제품과 접촉하는 부품 수를 최소 수준으로 제한합니다. 몇몇 부품들은 완벽하게 결합되며, 조인트가 O-링으로 밀봉이 되어 사전 정의된 압축 강도로 밀착되기 때문에 오염물질이 축적될 수 있는 공간을 남기지 않고 제품과 탄성중합체 표면의 접촉을 최소화합니다.

외부 샤프트 씰을 채택하여 세척하기 어려운 부품들을 펌프 바깥쪽에 두기 때문에 최상의 위생 수준을 유지할 수 있습니다. 외부 샤프트 씰은 펌프의 원심력이 샤프트 씰의 윤활 성능을 개선하게 하고, 마모 입자를 강제로 펌프 밖으로 배출하여 제품과 혼합되지 않도록 합니다.

고효율성

정밀하게 설계된 펌프와 모터는 최고의 효율성과 부드러운 제품 처리를 보장합니다. 견고하고 정밀한 설계 방식이 첨단 임펠러 설계 방식과 결합되어 슬립을 최소화함은 물론 세정력에 영향을 주지 않고 펌프를 통한 액체 이송에만 에너지를 집중할 수 있게 합니다.

유체흐름 최적화

첨단 임펠러 설계 방식은 펌프 전반에서 최적의 유체 흐름을 보장합니다. 특히 샤프트 씰이 위치한 임펠러 뒤쪽의 빠른 흐름은 간편한 세척과 샤프트 씰의 윤활 및 냉각 성능 향상에 기여합니다. 특수 설계된 유입구는 임펠러 블레이드의 날개와 함께 유체가 펌프 케이스로 진입하기 전에 유체 흐름에 에너지를 집중하도록 합니다. 이는 NPSHr(필요흡입수두)은 물론 제품 자체에 가해지는 힘을 최소화합니다.

오염 위험 최소화

외부 샤프트 씰은 마모 입자가 원심력에 의해 밖으로 배출되도록 하여 이 입자가 의약품과 접촉하는 것을 차단합니다. 낮은 NPSHr(필요흡입수두)는 샤프트 씰 및 펌프 구성품에 손상을 주고 공정 유체에 오염물질이 유입될 수 있는 캐비테이션 위험을 최소화합니다. 엄선된 재료와 세척하기 간편한 설계 또한 오염 위험을 줄여 줍니다.

마모 최소화

세미 오픈 임펠러 설계 방식이 외부 샤프트 씰과 결합되어 흐름을 극대화하고, 샤프트 씰의 냉각 및 윤활에 기여합니다. 이는 씰의 사용 수명도 연장합니다.

공급 및 납품

LKH UltraPure는 용량이 최대 90m3/h까지인 5개의 다양한 표준 크기로 제공됩니다. LKH UltraPure 원심 펌프 지속적인 작동이 필요한 펌프의 현명한 대안으로서 최고의 효율성을 보장하고 에너지 소비를 최소화합니다. 또한 아래의 다양한 옵션도 제공합니다.

  • 샤프트 씰
  • 플러싱 어레인지먼트
  • 탄성중합체
  • 표면 마감
  • 배수 옵션
  • 패시베이션
  • 정수 테스트

납기 단축을 위해 모든 표준 펌프는 가용 재고를 확보하여 업무일 기준 10일 이내에 납품이 가능합니다. 표준 펌프 납기(옵션 포함)는 주문 수령 후 업무일 기준 20일입니다.

확인을 위한 완벽한 설명서를 제공하여 안심하고 사용하실 수 있습니다.

알파라발 바이오팜 제품군의 모든 장비와 부품에 대해 알파라발 Q-doc이 제공됩니다. 알파라발 Q-doc은 포괄적인 문서기록(documentation) 패키지로 원자재에서 최종적인 장비 납품까지 전체적인 제품 공급 과정을 투명하게 알려줍니다. 이는 구매, 설치, 품질검사, 확인 및 변경제어 절차를 원활하게 합니다. GDP(Good Documentation Practice: 우수 문서 관리)에 기반을 둔 알파라발의 Q-doc은 바이오팜 장비 공급의 모든 측면을 다루며, 투명하고 정확한 문서기록을 제공하여 구매 장비의 품질을 보장합니다.

LKH UltraPure를 위한 Q-doc 패키지는 장비 매뉴얼, 성능 테스트, 품질 및 제조 절차, 자재 인증서, 제품과 접촉하는 부품의 이력 추적, 필수 부품 및 서비스 정보 등으로 이뤄집니다. 이와 같은 세심한 배려는 가동 시간을 극대화하고 위험을 최소화합니다.

표준 및 인증에 관한 보다 자세한 정보는 문서를 참조하십시오.

보증

알파라발은 정품 부품 사용 조건에서 모든 비마모성 부품에 대해 3년 보증 서비스를 제공합니다.

사용 방법

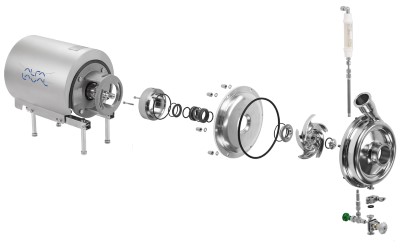

LKH UltraPure 원심 펌프는 모터, 임펠러, 펌프 케이싱, 후면 플레이트, 기계적 밀봉, 다리, 펌프 샤프트 / 연결 및 어댑터로 구성됩니다. 알파라발은 크기와 모델에 관계없이 모든 UltraPure 원심 펌프에 동일한 샤프트 씰을 사용합니다. 이로써 재고를 줄이고 마모 부품을 빠르고 쉽게 교체할 수 있도록 합니다.
펌프 케이싱 내부에서 반 개방형 임펠러가 펌프 샤프트와 함께 회전합니다. 임펠러 블레이드의 회전은 유체에 에너지를 전달하여 유체를 원형 방향으로 이동시킵니다. 유체의 움직임은 속도가 증가합니다. 유체의 속도는 배출구를 통해 펌프를 떠나기 전 부분적으로 압력으로 변환됩니다.
모든 LKH UltraPure 펌프에는 엄격한 요구 사항에 따라 가공되고 3 개의 광 대역 * 이하의 평탄도 요구 사항을 충족하는 샤프트 씰이 있습니다. 고정 씰 링은 ​​후면 플레이트에 견고하게 부착되어 장기간 작동 한 후에도 시스템의 압력 충격 또는 진동이 발생하더라도 완벽하게 정렬된 씰 표면을 제공합니다.
균형 잡힌 설계와 스프링력의 사용은 샤프트 씰 영역 내에서 압력 균등화에 기여합니다. 이는 압력 충격과 같은 예기치 않은 상황에서 열리는 위험을 최소화합니다

펌프 케이싱 및 금속-금속 접점에서 O- 링의 견고한 위치를 제공하는 정의 된 O- 링 그루브는 오염 물질에 대한 틈새없이 O- 링의 사전 정의된 압축을 제공합니다.

대기 측에 마모 부품과 스프링이 거의 장착되지 않은 외부 샤프트 씰은 스프링이나 기타 내부 부품이 마모되지 않음을 의미합니다.
