MR

MR 계열의 펌프는 공기나 가스가 포함된 펌프 액체를 위해 특수 설계되었습니다. 이런 펌프들은 식품, 유제품, 음료 및 제약 산업과 같은 CIP 회수 분야에 가장 흔히 사용됩니다.

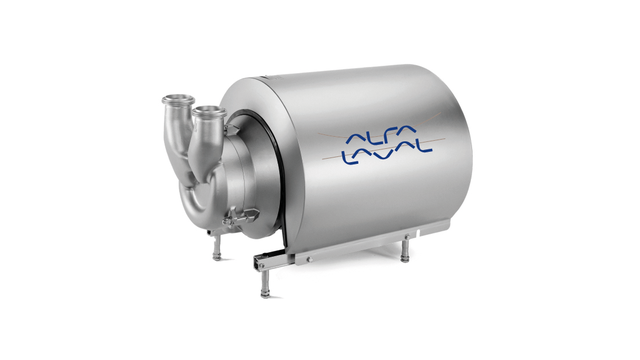

mr centrifugal pump left side 640x360

MR은 독창적 구조로, 혼입 가스로 액체를 펌핑하는 데 적합합니다. MR의 가장 일반적인 응용 프로그램은 CIP 반환입니다. 이 응용 프로그램에는 표준 펌프가 어려운 곳에서 펌핑해야 하는 액체와 가스가 혼합되어 있습니다.

AISI 316L 스테인리스 스틸로 제작되었으며 견고한 디자인으로 수명이 깁니다.

MR 166S, 185S, 200S 및 300의 4 가지 모델로 제공됩니다.이 범위는 최대 80m3 / Hr 및 최대 5.3bar의 압력을 펌핑할 수 있습니다. MR은 최대 위생을 위한 "외부"기계식 씰을 갖추고 있으며 하나의 씰은 최대 3 개의 모델에 맞출 수 있어 예비 부품 유지가 줄어 듭니다.

이 펌프는 IEC 및 NEMA 표준 모터와 함께 사용할 수 있으며 CE 및 3A 인증을 받았습니다.

사용 방법

MR 액체 링 펌프는 Alfa Laval LKH 및 SolidC 펌프 범위와 마찬가지로 원심력을 기준으로 작동합니다. 그러나 MR 설계에서 유체는 주변을 둘러싸는 링 또는 볼 류트 타입 케이싱으로 향하지 않습니다. 대신 임펠러의 양쪽 측면, 펌프의 전면 및 후면 플레이트에 있는 채널로 통과합니다.

임펠러가 흡입 포트를 통과하면 이러한 측면 채널의 부피가 증가합니다. 이렇게 하면 진공이 생성되고 액체가 유입됩니다.이 볼륨은 배출 포트에서 자동으로 감소되어 압력을 생성하고 액체를 배출하여 펌핑 작업을 제공합니다.

원심 분리된 액체의 일부가 주변 주위에 유지되고 재순환되어 프라임을 유지하는 데 사용되는 "액체 링"을 형성합니다.

부피, 원심력 및 액체 링 구조의 팽창과 수축의 조합은 펌핑되는 유체의 허용 가스 함량을 증가시킵니다. 따라서 이 유형의 펌프는 특히 혼입 가스가 있는 유체에 적합합니다.
