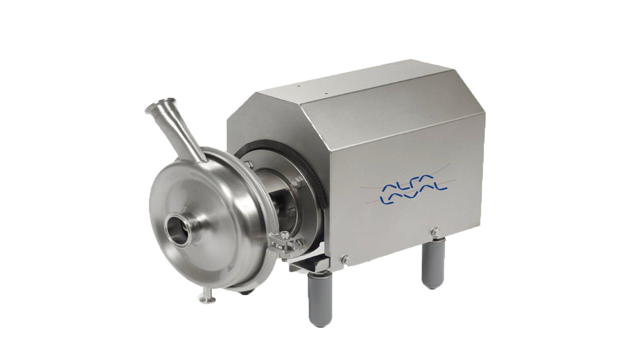

SolidC UltraPure
SolidC UltraPure 원심 펌프의 특징에는 외부 샤프트 씰과 스프링, 압축 강도가 정의된 뒤판의 O-링, 틈이 없는 설계, 그리고 표준과 호환되는 특수 재료가 있습니다.
표준화 및 저렴한 비용
SolidC UltraPure는 CIP 및 간헐적 제품 펌핑 등에 사용하기에 이상적으로 디자인된 표준 원심 펌프 설계입니다. 이 펌프는 위생 및 경제성이 주요 선택 기준인 설비에 가장 적합합니다.
간편한 세척
SolidC UltraPure 원심 펌프는 일정한 성능을 유지하면서 오염 위험을 줄일 수 있도록 설계되었습니다. 공정에 대한 심도 있는 연구를 통해 오염물질이 축적되거나 박테리아가 번식할 수 있는 틈을 방지하는 기술이 개발되었습니다. 이러한 기술 덕분에 SolidC는 빠르고 간편한 세척이 가능할 뿐만 아니라 시간, 세제 및 고순도 물 소비도 줄일 수 있습니다.
프리미엄 LKH UltraPure와 마찬가지로 SolidC UltraPure는 외부 샤프트 씰과 평형공이 달린 세미 오픈 임펠러를 특징으로 합니다. 틈이 없는 설계와 더불어 이는 최종 제품의 품질을 보장하는 세 가지 주요 특징입니다.
공급 및 납품
SolidC UltraPure는 네 가지 다양한 크기로 제공됩니다. 모든 표준 구성품은 납기 단축 및 불필요한 다운타임 방지를 위해 항상 가용 재고를 확보하고 있습니다.
바이오팜 문서 패키지
모든 알파라발 바이오팜 구성품은 GDP(good documentation practice)에 기초한 Q-doc 제품 문서와 함께 제공됩니다. Q-doc 패키지는 장비 매뉴얼, 공장 인수 테스트/성능 테스트, 품질 및 제조 절차, 관련 자재 인증서, 필수 부품 및 서비스 정보 등으로 이뤄집니다.
보증
알파라발은 정품 부품 사용 조건에서 모든 비마모성 부품에 대해 3년 보증 서비스를 제공합니다.
인증서, 사양 및 표준
SolidC UltraPure 계열은 3A 및 CE 규정을 준수하며, EHEDG 인증을 받았습니다. SolidC UltraPure에 관한 보다 자세한 정보는 제품 문서를 참조하십시오.
Product Benefits
- Value
- Repeatability
- Reliability
제품 카탈로그
사용 방법
SolidC UltraPure construction
펌프는 표준 모터, 스터브 샤프트, 기계적 압축 커플 링, 스테인리스 스틸 어댑터, 후면 플레이트, 임펠러, 펌프 케이싱 및 샤프트 씰로 구성됩니다.
Unique impeller design
SolidC UltraPure 원심 펌프에는 특수 베인 설계의 독특한 반 개방형 임펠러가 있어 특히 낮은 NPSHr (순정 흡입 헤드 필요)을 보장합니다. 이는 펌프가 제대로 작동하는 데 필요한 흡입 노즐의 총 압력입니다. 이것은 캐비테이션 효과를 방지하고 기계적 손상의 위험을 최소화합니다.
임펠러에는 샤프트 씰 영역에서 우수한 순환을 제공 할 뿐만 아니라 임펠러의 축력을 감소시키는 균형 구멍이 있습니다. 이는 샤프트 씰과 구동 모터 베어링의 마모를 줄입니다.
Semi-open impeller with balancing holes
Semi-open impeller with balancing holes for high
cleanability of the shaft seal.
External shaft seal
스프링과 와셔가 대기 측에 장착된 전면로드형 외부 샤프트 씰은 SolidC UltraPure 설계의 중요한 기능입니다. 이 구성은 경제성, 내구성 및 쉽고 빠른 유지 보수를 특징으로 합니다.
펌프 하우징에 장착된 파이프 커플링과 결합된 전면로드 샤프트 씰을 사용하면 검사 또는 유지 보수를 위해 펌프 케이싱을 분리하거나 제거 할 필요가 없습니다. 이를 통해 시간과 비용을 절약하고 다운 타임을 최소화 할 수 있습니다. 이는 케이싱이 없는 예비 펌프도 신속하게 장착 할 수 있음을 의미합니다.
알파라발은 전체 SolidC UltraPure 제품군에 동일한 샤프트 씰을 사용하며 LKH UltraPure 원심 펌프에 동일한 씰이 사용됩니다. 이 표준화로 재고를 줄이고 착용 부품을 빠르고 쉽게 교체 할 수 있습니다.
![solidcultrapure impeller housing 150x377](https://www.alfalaval.com/globalassets/images/products/fluid-handling/pumps/centrifugal-pumps/solidcultrapure_impeller_housing_150x377.jpg)
1: Defined O-ring groove providing firm positioning of the O-ring on pump casing and metal to metal contact provides a predefined compression of the O-rings with no crevices for contaminants.
2: External shaft seal with few wear parts and spring mounted on the atmospheric side, meaning no wear of the spring or other internal parts going into your product.
