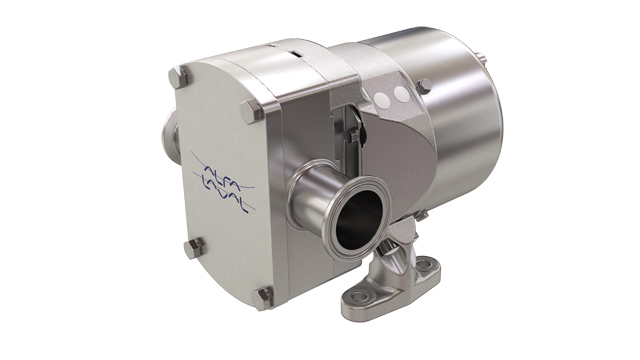

OptiLobe

OptiLobe는 최적화된 로터리 로브 펌프로서, 경제성 측면에서 알파라발 SRU 및 SX 로터리 로브 펌프의 대안이 될 수 있습니다. 이 펌프는 식품, 유제품 및 음료 산업의 표준 작업용으로 설계되었습니다.

阿法拉伐大流量凸轮泵-Alfa Laval high flow lobe pump

운영의 편리성

설치, 작동 및 유지보수의 간편함은 알파라발 기본 로터리 로브 펌프인 OptiLobe의 특징입니다. 수직 또는 수평 위치에 유입구 및 배출 포트가 장착되어 있어 설치가 매우 간편합니다.

견고한 기어박스 구성 덕분에 작동하기 쉽고, 신뢰도가 높습니다. 또한 배관 분해 작업 없이 검사 또는 교체 작업이 용이합니다.

탁월한 품질

낮은 맥동, 낮은 전단력, 저소음을 특징으로 하는 OptiLobe는 신뢰도 높은 유체 전달 및 부드러운 제품 처리가 가능합니다. 펌프는 대부분의 일반 적용분야 및 현장세정에 적합합니다.

총 소유 비용 절감

OptiLobe는 고객의 초기 자본 투자비를 줄임과 동시에 총 소유 비용을 낮춥니다. 유지보수 비용 절감을 위한 단순하고 견고한 설계로 단기간에 투자비 회수가 가능합니다.

견고한 구성

OptiLobe는 헤비 듀티 샤프트, 토크 로킹 어셈블리 및 테이퍼 롤러 베어링의 견고한 기어박스 구성을 특징으로 합니다. 이는 신뢰할 수 있는 작동을 보장하고, 유지보수 비용을 낮춥니다.

사용 방법

Operating principle

A gear train in the pump gearbox drives the rotors and provides accurate synchronization of the tri-lobe rotors.

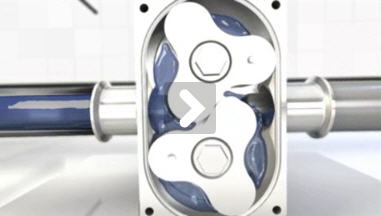

OptiLobe - How it works

카운터 회전 로터의 이동은 대기압 또는 기타 외부 압력으로 인해 유체가 펌프 챔버로 유입되도록 하는 부분 진공을 생성합니다. 로터가 회전함에 따라 팽창하는 공동이 형성되어 유체로 채워집니다. 날이 풀리면 각 홈이 공동을 형성합니다. 로터 블레이드가 맞물리면 캐비티가 줄어들고 유체가 배출구 포트로 변위됩니다.

Construction

알파라발 로터리 로브 펌프는 로터 케이스, 로터 케이스 커버, 로터, 로터 너트, 샤프트, 기어 박스 및 샤프트 씰과 엘라스토머가 장착된 포지티브 변위 펌프입니다. 펌프 헤드의 내부 접촉 부품 없이 펌프가 작동합니다.

OptiLobe는 베어 샤프트 펌프로 공급되거나 커플 링, 가드, 기어 모터 및 슈라우드가 있는 베이스 플레이트에 장착되어 플러그 앤 플레이 방식으로 쉽게 설치할 수 있습니다.

표준 구성 재질은 모든 습식 부품에 대한 316L 스테인리스 스틸, 모든 스테인리스 스틸 외장재 및 모든 제품 습식 엘라스토머에 대한 EPDM입니다. EasyFit 샤프트 씰은 전면로드와 상호 교환이 가능합니다.

알파라발은 로터 케이스 및 고정밀 로터를 포함한 모든 펌프 부품을 제조합니다. 이는 손쉬운 유지보수와 예비부품의 완전한 교환이 가능함을 의미합니다.

Pump range

OptiLobe 로터리 로브 펌프는 3 가지 기어 박스 모듈을 기준으로 6 개의 다른 펌프 헤드 변위, 최대 48m3 / h의 유량, 최대 8bar의 차압, 최대 130 ° C의 온도 및 직경40 ~ 80mm의 포트 크기로 제공됩니다.
