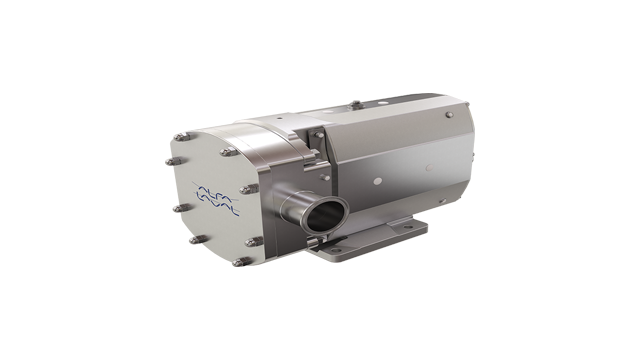

SX는 알파라발의 프리미엄 로터리 로브 펌프로서, 생명공학 및 제약 산업, 건강 및 미용, 그리고 까다로운 식품 산업의 위생 및 초청정 분야에서 공정 유체의 부드러운 이송을 위해 설계되었습니다.

유체 이송 최적화

SX 다중 로브 로터 기하학 구조로 낮은 맥동과 부드러운 펌핑을 제공합니다. 이는 부드러운 처리를 통해 전단 변형을 최소화해야 하는 민감한 제품의 이송에 가장 적합합니다. 이 EHEDG-승인 펌프는 현장세정 및 현장멸균 모두를 지원합니다.

최종 제품의 품질 보호

낮은 맥동, 낮은 전단력 및 저소음 특성과 더불어 효과적인 유체 전달은 SX 펌프의 특징입니다. 흐름에 대한 자세한 이해와 로터 및 로터 케이스의 정확한 기하학 구조를 통해 이와 같이 높은 수준의 성능을 발휘할 수 있습니다. 이를 위해 알파라발은 전산 유체 역학(CFD)을 활용합니다.

세정력 향상

SX 로터리 로브 펌프는 성능을 극대화하고 오염 위험을 줄일 수 있도록 설계되었습니다. 여기에는 편평 로터 너트, 위생적인 전면 탑재형 기계, 압축 강도가 정의된 전면 커버 링, 완전 배수가 가능한 펌프 헤드(3° 낙각), 위생적인 초청정 표면 마감이 포함됩니다.

저렴한 유지보수 비용으로 탁월한 세정력 유지

세정력을 극대화하고 접근이 용이하도록 설계된 SX 펌프는 유지보수 비용 절감 솔루션입니다. 알파라발은 로터 케이스 및 고정밀 로터를 포함한 모든 펌프 부품들을 제조합니다. 이는 유지보수를 용이하게 하고 예비 로터 부품의 완전한 호환성을 보장합니다.

헤비 듀티 샤프트, 토크 로킹 어셈블리 및 테이퍼 롤러 베어링의 견고한 기어박스 구성을 통해 신뢰할 수 있는 작동과 유지비용 절감 혜택을 누릴 수 있습니다. 기어박스의 범용 설계 방식으로 수직 또는 수평 위치에서 유입구 및 배출 포트와 함께 펌프를 장착할 수 있습니다.

공급 및 납품

14개의 다양한 모델을 제공하는 SX 로터리 로브 펌프는 광범위한 점도 및 온도 요건을 충족시킬 수 있으며, 최고 115m3/h 유속, 최고 15바의 압력, 최고 150°C의 온도에서 작동합니다. 또한 특정 분야에서 올바른 을 선택할 수 있도록 광범위한 을 제공합니다.

인증서, 사양 및 표준

모든 SX 로터리 로브 펌프는 EHEDG, 3-A, 3.1 및 FDA 위생 표준을 준수하며, 폭발 환경에서 사용하기 위한 ATEX 승인을 받았습니다. 자세한 정보는 제공된 문서를 참조하십시오.

SX Rotary lobe pump - Exploded

Product Benefits

  •  Low pulsation and gentle pumping
  • Minimize shearing
  • Maximize performance and minimize the risk of contamination

제품 카탈로그

'Close at hand' 온라인 버전 (최신판)

Find an Alfa Laval product

사용 방법

Construction

Alfa Laval rotary lobe pumps are conventional positive displacement pumps with rotor case, rotor case cover, rotors, rotor nuts, shafts, gearbox, shaft seals and elastomers. The pumps operate with no internal contacting parts in the pump head.

The SX can be supplied either as a bare shaft pump or mounted on a base plate complete with coupling, guard, gear motor and shroud for easy plug-and-play installation.

The standard materials of construction are 316L stainless steel for all wetted parts and painted cast iron for the gearbox. Other materials are available on request.

In addition, Alfa Laval manufactures all pump parts, including the rotor case and high-precision rotors. This facilitates maintenance and guarantees full interchangeability of spare rotor parts.

Operating principle

A gear train in the pump gearbox drives the rotors and provides accurate synchronization, or timing, of the rotors. The contra-rotating propulsion system has two rotors spinning in opposite directions within the pump head. Fluid is carried through the pump in the cavities formed between the dwell of the rotor and the interior of the rotor case.
