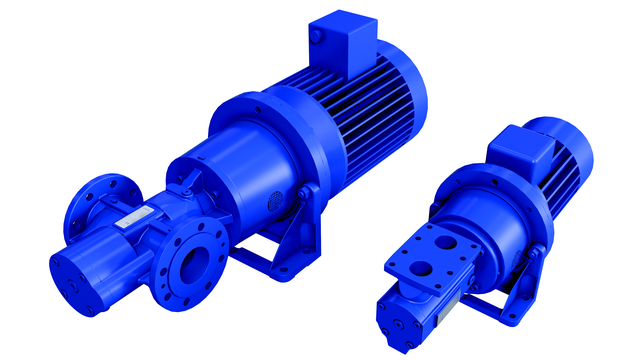

Alfa Laval - ALP

ALP

해양 산업에 중점을 둔 알파라발 ALP 쓰리 스크류(three-screw) 펌프는 운영 비용은 낮추고 안정성은 높이기 위해 개발되었습니다. ALP는 연료 및 윤활유 취급을 위한 확실한 선택입니다.

fluid handling

Compact and reliable design

ALP 펌프는 적은 수의 스페어를 사용하여 펌프의 복잡성을 줄이고 취급을 용이하게 하는 컴팩트한 디자인이 특징입니다. 또한 내부 공차가 엄격해 시간이 지나도 안정적인 펌프 용량이 보장됩니다.

Designed for low/lowest cost of ownership

입증된 우수한 샤프트 씰 설계는 씰면의 윤활을 최적화하고 공기 배출을 개선합니다. 씰 챔버는 잔류물이 쌓이는 것을 효과적으로 방지하기 위해 만들어졌습니다. 제품 영역 외부에 위치한 고품질 볼 베어링을 사용하면 열 충격의 위험이 줄어들고 펌핑된 액체에 노출되지 않습니다. 유지 관리 요구 사항이 최소로 줄었습니다.

User-friendly design

펌프의 매우 간단한 분해 및 조립으로 쉽고 빠른 검사, 유지 보수 및 서비스가 가능합니다.

Magnetic drive version

ALP 펌프 제품군은 자기 드라이브 버전으로도 제공됩니다. 마그네틱 커플링 설계는 누출 위험을 없애고 씰리스 설계로 유지 보수를 최소화 합니다.

사용 방법

ALP 스크류 펌프의 기본 원리는 회전 스크류가 유체를 분리하여 전달하는 것입니다. 따라서, 이송은 폐쇄 체적의 축 방향 변위를 통해 일어납니다.









Operating principle

3 축 펌프는 회전 포지티브 변위 펌프입니다. 3 개의 회전 나사와 엔 클로징 펌프 케이싱의 맞물림으로 변위 효과가 발생합니다. 나사는 케이싱의 슬라이딩 접점에 의해 반경 방향으로 지지되며 펌핑된 액체에 의한 윤활이 필요합니다. 메인 스크류의 축방향 지지는 볼 베어링에 의해 수행됩니다.

펌프에는 차압을 제한하고 과도한 압력으로부터 펌프를 보호하는 내부 릴리프 밸브가 장착되어 있습니다. Alfa Laval ALP 펌프에서는 밸브 설정이 특정 개방 압력으로 고정되어 설치 후 압력 설정이 잘못될 위험이 없습니다.

Design

Alfa Laval ALP 펌프는 시간이 지남에 따라 안정적인 펌프 용량을 보장하도록 설계되었습니다. 케이싱은 구상 흑연 철, EN-GJS-400, 나사는 질화 강철 1.7139입니다. 특수 SiC 흑연 재료의 고품질 기계적 밀봉을 제공합니다.

표준 강화 재질의 스크류는 신뢰할 수 있는 성능을 특징으로 하는 3 축 펌프를 찾는 모든 사람에게 중요한 매개 변수입니다.

ALP 3 축 펌프 설계의 장점 :

  • 낮은 수명주기 비용
  • 긴 수명과 낮은 유지 보수
  • 컴팩트한 디자인
  • 작은 공간 차지, 대용량
  • 고효율
  • 저소음
  • 맥동이 적다
  • 격렬한 난기류 없이 펌핑
  • 매우 우수한 흡입 조건 (NPSH)
