Tri-Clover® Hygienic 3A tubes

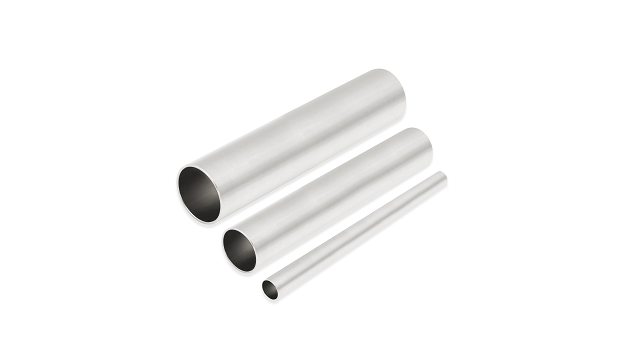

Tri-Clover Hygienic ASME 튜브 계열은 평균 거칠기(Ra)가 0.8-1.6μ 미만인 내부 표면 마감 수준의 각종 튜브를 제공합니다. 위생 계열 튜브는 DIN 11850, ISO 2037, BS 4825 및 ASME 치수 표준을 준수합니다.

sanitary tubes left side 640x360

구매, 설치 및 세정의 용이성

청정 환경이 필수적인 장비와 공정을 연결하기 위해 알파라발은 최상의 위생 상태를 제공하는 포괄적인 튜브를 공급합니다. 모든 제품이 엄격한 오차 허용범위와 마감 상태, 균일한 벽 두께(wall thickness)에 대한 핵심 표준에 맞습니다. 유연하면서 빠르고 효율적인 납품을 위해 개발된 알파라발은 계층형 공급망을 사용합니다.

품질 보장

모든 알파라발 위생용 튜브는 알파라발 시설의 모든 제조 단계에서 엄격한 품질 제어 절차를 거칩니다. 모든 제품은 ISO 9001과 ISO 14001 기준에 부합합니다. 이들 기준은 각각 품질 관리 시스템과 환경 관리 시스템 관련 필요요건을 규정하는 것입니다.

알파라발은 원자재 구매, 제조 및 유통 전반에서 엄격한 품질 제어 절차를 따릅니다. 알파라발은 모든 제품 포장에 바코드와 제품정보 그리고 제조 일자 표기 정보를 부착합니다. 품질에 대한 보증으로 표면에 알파라발 로고를 영구 식각합니다.

포괄적인 제품군

알파라발은 포괄적인 위생용 튜브를 제공하며, 원활한 흐름을 위해 매끄럽고 틈이 없는 설계 방식과 내부식성이 강하고 안전한 자가 정렬 조인트를 채택했습니다. 여기에는 유니언, 클램프 피팅, 플랜지, 벤드(bend), 티(tee), 리듀서(reducer) 그리고 튜브가 있습니다.

알파라발은 모든 튜브 조합에 대해 광범위하고 다양한 고품질의 균일 용접단 피팅류를 제공합니다. 오차의 허용범위에 맞도록, 알파라발은 정확한 앵글과 균일한 튜브, 벤드 및 티 커넥션을 제공합니다.

평균 거칠기(Ra: roughness average)가 0.8-1.6μm 미만인 무광, 무가공, 반짝임, 광택 등 내부면 마감을 제공할 수 있습니다.

알파라발의 모든 위생용 튜브는 DIN 11850, ISO 2037, BS 4825 및 ASME 치수 표준을 준수합니다.

Product benefits

  • Easy to source, install and clean
  • Quality assurance
  • Comprehensive range







알파라발 tubes & fittings 3.1 인증서

3.1 certificates acc. to EN10204 for delivered Alfa Laval tubes and fittings.

Download 3.1 certificates

제품 카탈로그

'Close at hand' 온라인 버전 (최신판)

Find an Alfa Laval product

사용 방법

Bends

파이프로 공정 유체를 운반하려면 종종 유량 라인을 변경해야 합니다. 원활한 작동을 위한 주요 기준은 강도와 내구성입니다.

구조적 무결성과 최상의 흐름을 제공하기 위해 알파라발 제조 공정은 벽 두께, 튜브, 굽힘 및 티 연결부가 균일하고 모든 각도가 정확하게 되어있어 매우 엄격한 공차를 제공합니다. 무광, 생, 밝고 광택을 포함한 다양한 마감 처리가 가능합니다.

Unions, clamp fittings and flanges

모든 알파라발 플랜지 및 클램프 피팅은 쉽고 빠른 유지 보수를 위해 설계되었습니다. 핑거 너트가 있는 플랜지 및 클램프는 특히 씰의 점검 및 교체가 중요하고 효과적인 청소가 필요한 씰의 하중이 매우 높은 공정에 적합합니다.

각 특정 공정에 가장 적합한 씰 유형을 공급하기 위해 알파라발은 다양한 옵션을 제공합니다. 여기에는 니트릴 고무 (NBR), 불소 고무 (FBR) 및 에틸렌 프로필렌 (EPDM)으로 만들어진 씰이 포함됩니다.

SMS, ISO, BS, IDF, DS, DIN 및 ASME를 포함한 표준을 준수하기 위해 유니온을 사용할 수 있습니다.

Reducers

감속기는 크기, 모양이 다른 튜브나 파이프를 연결하는 데 사용됩니다. 이러한 핵심 포인트와 관련된 스트레스는 감속기가 흐름에서 누출의 주요 위치를 의미합니다.

알파라발 감속기는 모든 튜브 조합에 대해 원통형 용접 끝과 균일한 벽 두께를 특징으로 하여 각 특정 흐름 스트림에 적합한 직경과 벽 두께를 보장합니다.

Tees

유체 취급이 필요한 응용 분야에서는 종종 티 파이프를 사용하여 서로 다른 흐름 스트림을 병합해야합니다.

알파라발은 벽 두께가 균일하고 공차가 작으며 다양한 마감재를 사용하여 티를 제조하여 최대한의 강도와 긴 서비스 수명을 보장하며 문제없는 용접 및 조립을 보장합니다. 알파라발 티는 모두 AISI 304 또는 AISI 316L 스테인리스 스틸로 만들어졌으며 직경 1–4 인치 및 DN10에서 DN150까지 제공됩니다.

Wide range of surface finishes

알파라발 피팅은 광범위한 표면 마감 처리가 가능합니다. 기계적 연마는 거칠고 미세한 입자에 이르기까지 점진적인 일련의 연마재를 사용하여 효과적이고 경제적인 세척을 지원하는 일관된 내부 마감을 생성합니다.

Tubes

알파라발의 다양한 위생 튜브는 모든 설치 환경에서 최상의 위생 수준을 보장합니다. 튜브는 초 청정 공정에서 최대 위생 무결성을 제공하도록 특별히 제조되었습니다. 각 범위는 치수 정확도와 구조적 무결성을 보장하기 위해 설계 및 제조되어 설치가 용이합니다. 또한 튜브는 사용자에게 뛰어난 내식성과 탁월한 서비스 수명을 제공합니다.
