SBV Sanitary Ball Valve

위생용 볼 밸브는 최소한의 압력 강하로 완전한 유체 흐름을 가능하게 하는 풀-보어 설계를 갖추고 있어 점성 액체 또는 식음료, 화학 및 제약 산업에서 입자가 포함된 액체를 취급하는 데 이상적입니다.

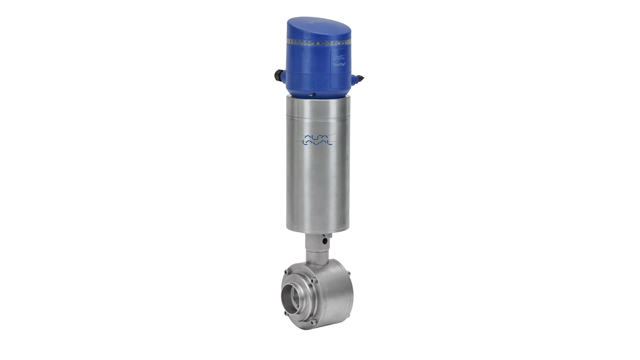

SBV Ball Valve w ThinkTop V50 640x360

Reliable full-flow performance

알파라발 위생 볼 밸브 (SBV)는 압력 강하를 최소화하면서 온/오프 제어를 제공하는 풀 보어형 유량 밸브입니다. 밸브 개구부는 파이프 라인 직경이 일정하므로 유체가 밸브를 열 때 자유롭게 흐를 수 있습니다. 흐름 제한은 직선 튜브의 흐름 제한과 비슷합니다. 이는 SBV를 다음에 적합하게 만듭니다.

  • 점성이 있거나 고체, 반고체 또는 연마 입자가 포함된 유체 취급
  • 공정 라인의 피깅이 주요 고려 사항 인 모든 곳에서 사용
  • 부드러운 제품 처리가 필요한 응용 분야
  • CIP 애플리케이션

Automated or manual control

수동 또는 자동 작동을 위해 Alfa Laval SBV를 제공 할 수 있습니다.

수동 작동 : SBV에는 스테인레스 스틸 1/4 회전 핸들이 있어 밸브를 열림 또는 닫힘 위치로 기계적으로 잠글 수 있습니다.

자동 작동 : SBV는 표준 유지 보수가 필요없는 공압 액추에이터를 사용합니다. 작동 볼 밸브는 압축 공기를 통해 원격 위치에서 제어되는 정상 폐쇄 (NC) 밸브로 제공됩니다. 그러나 이러한 구성은 일반적으로 열린 (NO) 구성으로 쉽게 재구성 할 수 있습니다. 액추에이터에는 Alfa Laval ThinkTop 밸브 감지 및 제어 장치가 장착 될 수 있습니다. 선택적인 유도 형 근접 센서 및 장착 브래킷을 사용할 수 있습니다.

Compact, simple ball valve design

대부분의 공정 라인에 쉽게 구축 할 수있는 Alfa Laval SBV는 간단한 플로팅 볼 디자인으로 밀폐를 보장하고 회전을 방지하면서 축 방향 움직임을 허용합니다. 이들은 워터 해머에 안전하며 파이프 라인의 압력 충격에 둔감합니다.

스프링식 자동 조절 씰 링은 매우 안정적인 밸브 스템 씰링을 제공합니다. 자동 제어 기능이있는 SBV에는 스템 씰을 쉽게 검사 할 수 있도록 보닛에 검사 구멍이 있습니다.

Easy-to-maintain ball valves

움직이는 부품이 거의없는 3 피스 밸브 설계로 모든 밸브 구성 요소에 쉽게 접근 할 수 있어 유지 보수가 쉽고 빠릅니다. 내구성 있는 PTFE 밸브 시트는 서비스 간격 연장에 도움이 됩니다. 유지 보수에 특별한 도구가 필요하지 않습니다.

Sanitary ball valve range

알파라발 위생 볼 밸브 제품군은 두 가지 표준 밸브 모델로 구성됩니다.

  • 최대 16 bar의 높은 작동 압력과 최대 150 ° C의 온도 및 피깅 시스템을 사용해야하는 응용 분야를위한 수동 핸들 또는 자동 작동 기능이있는 SBV.
  • 흐름 난류 및 압력 강하가 최소 인 전체 흐름이 필요한 응용 분야를위한 Tri-Clover® 볼 밸브. 잠재적 제품 포집 위험을 줄이는 것이 중요한 응용 분야에는 옵션 캡슐화 시트를 사용할 수 있습니다.

자세한 내용은 설명서를 참조하십시오.

Product Benefits

  • Reliable full-flow performance
  • Compact, simple ball valve design
  • Water hammer-safe
BallValve

사용 방법

Construction

Alfa Laval SBV 위생 볼 밸브는 밸브 본체, 2 개의 플랜지, PTFE 밸브 시트, 볼, 스템 유닛 및 수동 조작을 위한 핸들 또는 자동 조작을위한 보닛 및 공압 액추에이터로 구성됩니다. 빠르고 쉬운 검사 및 유지 보수를 위해 밸브는 용접 엔드 플랜지 나사로 쉽게 조립 및 분해됩니다.

Operating principle

A precision-made ball with a bore, or opening, is positioned inside the valve body between two flanges and two PTFE valve seats.

Options

  • Quarter-turn handle for manual operation or pneumatic actuator for automated operation
  • Bracket for mounting inductive proximity switches
  • ThinkTop® valve sensing and control unit
  • Fittings in accordance with required standard (ISO or DIN)
  • PTFE encapsulated valve seats
  • Valve seat cleaning connections
  • O-rings in NBR, Q (Silicone), FPM (Viton)

Part of a broad valve range

Alfa Laval offers a comprehensive range of valves intended for hygienic applications in the dairy, foodbeverage,home carepersonal care, biotechnology and pharmaceuticals.

For a broader valve range, explorer the different product categories:  butterfly valves, control/check valves, diaphragm valves, double seal valves, double seat valvesregulating valves, safety valves, sample valves, shutter valves and single seat valves.
