Unique Control LKB

Unique Control LKB 자동화 장비는 내장된 액추에이터를 가지고 있으며 사용 부문에 제한없이 LKB Butterfly Valve에 관한 지능적 제어를 담당합니다. 손쉬운 사용이 가능한 일체형 액추에이터는 유체 흐름 제어기능, 위생, 내구성 및 신뢰도가 뛰어납니다.

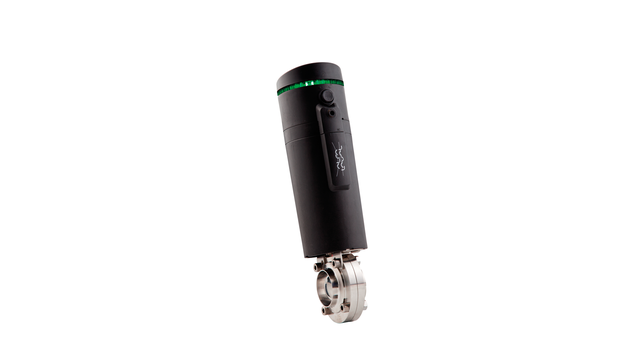

unique control right side 640x360

버터플라이 밸브를 위한 지능적인 신뢰도와 제어

알파라발 Unique Control LKB는 향상된 수준의 one-piece 설계 방식을 채택한 통합 밸브 제어 장비 및 액추에이터입니다. 정비 점검 없이 백만 스트로크 넘게 테스트하는 Unique Control LKB는 현재 출시된 액추에이터 중 가장 내구성이 좋습니다. 이 제품은 견고한 설계와 강인한 복합재료 케이스로 극한의 환경에도 무리없는 사용이 가능합니다.

IP66/IP67에 부합하는 Unique Control LKB는 우수한 기술, 형태 및 자재를 특징으로 하며 먼지, 물, 여타 입자의 침투 및 응결을 막습니다. 이를 통해 위생을 최우선시하고, 제품 생산에 지장을 주지 않으면서 기름, 석유, 화학물질로 오염된 환경을 비롯해 진동, 압력 충격, 성에, 열, 자외선 등 물리적 충격의 영향, 부식이나 외부오염 관련 문제를 효과적으로 해결합니다.

아울러 Unique Control LKB는 통합된 자동화장비로서, 신뢰도를 가지고 작동 공기압력을 실시간 모니터링하는 공기 감시 시스템과 또렷한 360° 가시적 표시장치를 갖추고 있습니다. 대부분 버터플라이 밸브 액추에이터와 같이 종래의 기계적 스프링으로 제어하는 대신, 공기 스프링으로 Unique Control LKB의 액추에이터를 제어합니다. 이는 감지 및 제어 장비의 지능적인 역량과 결합하여, 낮은 공기 압력에서 작동할 수 있고 내구성, 신뢰도, 및 긴 가동시간을 보장합니다.

버터플라이 밸브 제어를 위한 간소화된 설치

’push and play’ 자체 설정으로 Unique Control LKB의 설치와 가동이 종래 솔루션에 비해  5배 빨라집니다. 버튼 하나로 디지털과 AS 인터페이스 둘 다와 호환되는 Unique Control의 자체 설정 및 측정기능이 작동을 위한 최적의 작동 모드가 되도록 보장합니다. 이 편리한 ‘원버튼(one-button)’ 프로세스는 시간과 돈을 절약합니다.

하나의 액추에이터가 모든 LKB Butterfly Valve에 맞습니다.

편의성을 우선시하여, 하나의 액추에이터가 대부분의 밸브 솔루션에 적합합니다. 높은 토크 덕분에 이 장비는 어떤 밸브 사이즈에도 맞습니다. 아울러 작업 현장에서 normally open에서 normally closed이나 그 반대로 전환하기가 쉽습니다. 이처럼 ‘하나의 사이즈가 모든 밸브에 맞는’ 설계로 제품제작, 오더, 설치, 현장설정 및 재고유지가 용이합니다.

버터플라이 밸브 액추에이터를 위한 쉬운 업그레이드

Unique Control은 알파라발 LKB 제품군의 모든 수동 및 액추에이터 구동 버터플라이 밸브에 맞습니다. 현재 사용하는 설비를 Unique Control LKB로 업그레이드하기는 쉽습니다. 필요한 것은 새로운 브래킷 하나가 전부입니다. 단지 해당 LKB 밸브 크기에 맞는 브래킷 키트 선택사양을 주문하여, Unique Control 장치를 LKB 밸브 제품군의 1”에서 4” 그리고 DN25-DN100 밸브 중 하나에 손쉽게 설치할 수 있습니다.

밸브 제어 및 자동화 제품군

Unique Control LKB는 알파라발 LKB Butterfly Valve의 지능적 자동화와 제어를 담당하며, 알파라발의 다양한 밸브 제어 및 자동화 솔루션을 보완합니다.

Product Benefits

  • Enhanced hygienic one-piece
  • Most durable actuator available today
  • Simplified setup for butterfly valve control

제품 카탈로그

'Close at hand' 온라인 버전 (최신판)

Find an Alfa Laval product

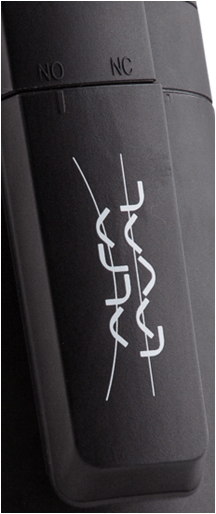

Normally open vs. normally closed

Unique Control - NO - NC.png

Unique Control NO NC

사용 방법

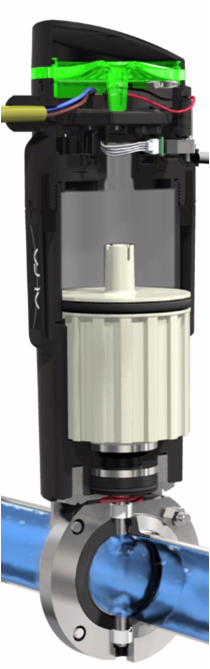

Operating principle

Unique Control LKB는 에어 스프링을 사용하므로 기존 기계식 스프링을 사용하는 제어 유닛에 비해 공기 압력이 현저히 낮습니다. 이로 인해 마모가 줄어들어 유지 보수가 필요하지 않습니다.

공기가 Unique Control LKB로 유입되면 내장 솔레노이드 밸브가 피스톤 위 또는 아래로 흐름을 전환합니다. 피스톤 내부의 나선은 수직 운동을 회전으로 전달하여 원활한 밸브 작동을 보장합니다. Unique Control LKB는 3 bar의 기압에서 작동하도록 설계되었습니다.

Integrated air surveillance system

내장 압력 센서가 공기 공급을 모니터링합니다. 기압이 크게 떨어지면 액추에이터가 경고 신호를 보내지만 계속 작동합니다. 공기 공급이 차단되는 경우 액추에이터는 경고 신호를 보내고 위치를 유지하며 문제를 해결 한 후에도 계속 작동합니다.

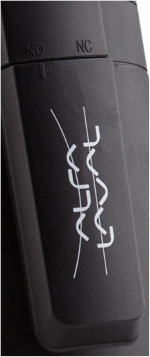

Switching from NC to NO

상시 닫힘 접점을 상시 열림 위치로 변경하는 것은 쉽습니다. 상단 덮개를 열고 나사를 풀고 상단을 들어 올려 180 ° 회전 한 다음 다시 조립하십시오.

Options

Communication interface: AS-interface v.2.1, 31 nodes; AS-interface v.3.0, 62 nodes; and digital interface.

Bracket kit: 1" to 4" and DN 25 – DN 100:

Bracket sizes: DN25-50, DN65, DN80 and DN100
