SMP

매트릭스 배관 시스템을 통한 위생 공정 흐름 처리에 이상적인 SMP 혼합 방지 밸브는 Unique 혼합 방지 밸브를 대체하는 표준화 된 비용 효율적인 대안입니다.

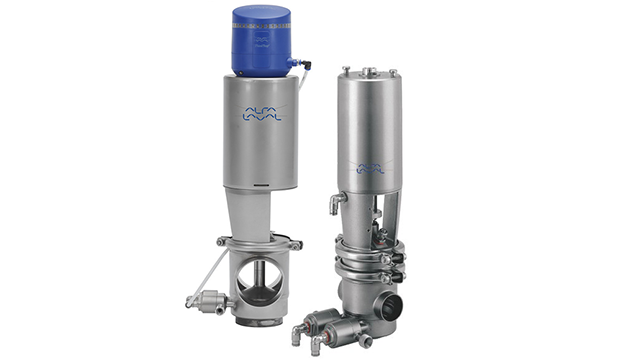

SMP Group 640X360

Economic mixproof valves

알파라발은 2 개의 이중 밀봉 혼합 방지 밸브를 제공합니다 : Alfa Laval SMP-BC 및 무균 버전 SMP-BCA. SMP 밸브를 사용하면 교차 오염 위험 없이 동일한 밸브를 통해 두 개의 다른 매체를 동시에 흐르게 할 수 있습니다. 이는 운영 효율성을 높이고 운영 비용을 크게 줄입니다.

High application flexibility

모듈식 구조를 기반으로 하는 SMP 혼합 방지 밸브에는 다양한 방식으로 결합 할 수 있는 몇 가지 밸브 본체와 구성 요소가 있습니다. 예를 들어 이러한 자체 배출 혼합 방지 밸브는 스톱 밸브 및 전환 밸브로 구성 될 수 있습니다.

또한 SMP 혼합 방지 밸브는 일련의 기본 구성 요소로 구성되어 있어 위생 및 무균 응용 분야의 다양한 요구 사항을 충족하도록 밸브를 쉽게 구성 할 수 있습니다.

Simplified valve maintenance

SMP 혼합 방지 밸브는 가동 부품, 상단로드형 플러그, 유지 보수가 용이한 액추에이터가 거의 없어 분해가 쉽고 빠르며 유지 보수가 쉽습니다.

SMP mixproof valve range

Alfa Laval SMP 혼합 방지 밸브 제품군은 프리미엄 알파라발 고유 혼합 방지 밸브 제품군에 대한 두 가지 표준 비용 효율적인 대안을 제공합니다.

  • 추가적인 안전, 누출 감지 및 CIP가 필요한 응용 분야를 위한 SMP-BC 혼합 방지 밸브
  • 무균 적용을 위한 SMP-BCA 혼합 방지 밸브

자세한 내용은 설명서를 참조하십시오.

Aseptic version

Alfa Laval SMP 혼합 방지 밸브의 무균 버전을 SMP-BCA라고 하며 혼합 방지 무균 조건 및 고온과 관련된 멸균 환경에서 사용하도록 설계되었습니다.

직선형 설계는 누설 챔버가 사이에 있는 동일한 플러그에 2 개의 씰을 사용하여 액체를 분리합니다.

밸브 본체의 상단에 있는 플러그의 움직임에 따른 PTFE / 고무 다이어프램은 가공중 제품의 미생물 농도가 증가하지 않도록 합니다.

Compliance with most hygienic standards

Alfa Laval SMP 밸브는 유제품, 식음료 및 개인 관리 산업에서 요구되는 대부분의 표준을 충족합니다.

자세한 내용은 설명서를 참조하십시오.

Product Benefits

  • Reduces operating costs
  • High application flexibility
  • Compliance with most hygienic standards

제품 카탈로그

'Close at hand' 온라인 버전 (최신판)

Find an Alfa Laval product

SMP BCA EPIC

SMP-BCA mixproof valve

사용 방법

Construction

Alfa Laval SMP 혼합 방지 밸브의 구성은 밸브 모델 (SMP-BC 및 SMP-BCA)에 따라 다릅니다.

SMP-BC 혼합 방지 밸브는 액추에이터, 보닛, 플러그 및 밸브 본체로 구성됩니다. 세 가지 버전을 사용할 수 있습니다 : 하나의 밸브 바디가있는 차단 밸브, 두 개의 밸브 바디가있는 차단 밸브 및 세 개의 밸브 바디가있는 전환 밸브. 클램프 링과 플러그 클립 시스템은 밸브 본체를 액추에이터에 고정합니다. 클램프 링을 사용하면 밸브를 모든 방향으로 돌릴 수 있습니다.

SMP-BCA 혼합 방지 밸브는 SMP-BC와 동일한 밸브 구성 요소로 구성되어 있지만 외부 소스의 오염을 방지하고 고온을 견딜 수 있도록 설계된 PTFE / EPDM 다이어프램이 장착되어 있습니다. 따라서 SMP-BCA는 무균 조건에서 사용하기에 이상적입니다.

Operating principles

Alfa Laval SMP 혼합 방지 밸브는 압축 공기를 통해 원격 위치에서 제어됩니다. SMP-BC 및 SMP-BCA 혼합 방지 밸브는 아래에 설명된 작동 원리가 다릅니다.

SMP-BC mixproof valve

SMP-BC 혼합 방지 밸브에는 두 개의 작은 공압 상시 개방 (NO) 밸브, 감지 밸브 및 CIP 밸브가 장착되어 있습니다.

밸브 플러그에는 2 개의 씰이있어 대기 누출 챔버를 형성합니다. 모든 제품 누출은 감지 밸브를 통해 배출됩니다. 누설 챔버는 검출 밸브에 CIP를 공급함으로써 세정될 수 있습니다. SMP-BC는 플러그 위의 제품 라인에서 워터 해머에 민감하지 않습니다.

전환 밸브의 경우 단일 씰 플러그가 하부 제품 라인을 분리합니다.

SMP-BCA aseptic mixproof valve

SMP-BCA 무균 혼합 방지 밸브는 입증된 PTFE / EPDM 다이어프램이 있는 일반적으로 닫힌 (NC) 밸브입니다. 특수 설계된 무균 다이어프램은 대기로부터의 침입을 완벽하게 차단하고 미생물의 영향으로부터 완벽한 보호를 보장합니다. 또한 제품 접촉 표면에 제품이 쌓이는 것을 방지합니다.

밸브 플러그에는 2 개의 씰이 있어 대기 누출 챔버를 형성합니다. 모든 제품 누출은 감지 밸브를 통해 배출됩니다. 누설 챔버는 검출 밸브에 CIP를 공급함으로써 세정 될 수 있습니다.

2 개의 소형 공압 상시 개방형 (NO) 밸브를 통해 증기를 지속적으로 적용하여 누출 챔버에 멸균 장벽을 설정할 수 있습니다. 메인 밸브가 닫혀있을 때 챔버는 깨끗하고 멸균되어야 합니다.

전환 밸브의 경우 단일 씰 플러그가 하부 제품 라인을 분리하지만 누출 챔버에 멸균 장벽을 사용할 필요는 없습니다.



SMP-BC_Shut_Off_Valve_Drawing_Frank.jpg                                                              SMP-BCA_Aseptic_Shut_Off_Valve_Drawing_Frank.jpg

SMP-BC shut-off valve                                            SMP-BCA Aseptic shut-off valve



Options

SMP-BC mixproof valve

  • Fittings in accordance with required standard
  • Valve sensing and control devices, including ThinkTop, ThinkTop Basic and IndiTop
  • Actuator with strong spring
  • Larger actuator for valve sizes 38-51 mm/DN 40-50
  • CIP installation kits
  • Various valve body combinations
  • Surface roughness, product wetted parts: Ra ≤ 0.8 µm
  • Product wetted seals of NBR or FPM
  • Service tool for actuator
  • Tool for plug seals (Necessary for changing the seals)

SMP-BCA mixproof valve

  • Fittings in accordance with required standard
  • Valve sensing and control devices, including ThinkTop, ThinkTop Basic and IndiTop
  • Larger actuator for valve sizes 38-51 mm/DN 40-50
  • CIP installation kits
  • Various valve body combinations
  • Surface roughness, product wetted parts: Ra ≤ 0.8 µm
  • Product wetted seals of NBR and PTFE or FPM and PTFE
  • Service tool for actuator
  • Tool for plug seals (Necessary for changing the seals)
