Unique Mixproof 3-Body

Alfa Laval Unique Mixproof 3-바디 밸브는 교차 오염 위험 없이 동일한 밸브를 통해 두 가지 제품 또는 유체를 동시에 흐르게 합니다. 또한, 이 밸브에는 전환 기능이 탑재되어 있습니다.

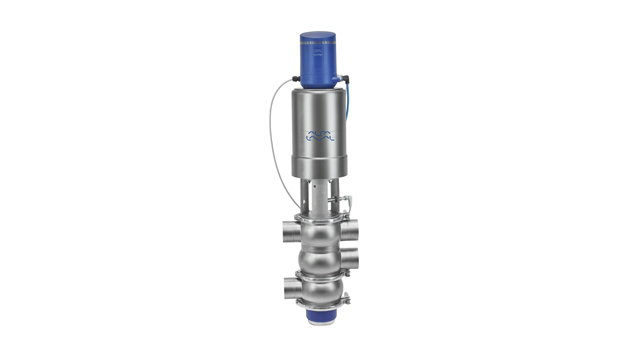

Unique Mixproof 3-Body w sensor and ThinkTop V70 640x360

비용 효율적이고 안전하며 누출 없는 작동

  • 누출 없는 작동
  • 유지보수 간소화
  • 높은 수준의 위생
  • 탁월한 안전 수준
  • 검증된 플랫폼 기반

Unique Mixproof 3-바디 밸브는 최적의 처리 과정 흐름, 뛰어난 위생, 최대 가동 시간을 제공하면서 총 소유 비용을 낮춰 줍니다. 모듈형 3 밸브 몸체 디자인이 신뢰할 수 있는 유체 취급 및 안전성을 제공하므로 위생 응용 분야의 전환 밸브로 사용하기에 적합합니다. 이는 상당한 비용 절감 및 효율성 향상으로 이어집니다.

Cost-effective mixproof valve

최소의 비용으로 최대의 결과를 얻으십시오. 다른 유형의 두 개 이상의 밸브를 단일 Alfa Laval Unique 혼합 방지 3 바디 밸브로 교체하십시오. 두 개의 독립적인 플러그와 균형 잡힌 설계로 압력 충격이 발생하더라도 교차 오염의 위험 없이 두 개의 다른 유체가 동일한 밸브를 통과 할 수 있습니다.

Exceptional spillage-free operation

누수 없이 오래 사용할 수 있습니다. 안전하고 위생적인 작동을 보장하기 위해 이중 시트 디자인은 교차 오염을 방지하고 이중 립 씰은 추가적인 보호 기능을 제공합니다.

Easy to clean and maintain

상단로드 설계, 조정 가능한 구성 요소 없음, 유지 보수 친화적 액추에이터 및 모든 씰의 누출 감지 기능으로 유지 보수 및 청소가 빠르고 쉽습니다. 고유한 혼합 방지 3 바디 밸브에는 항상 시트 리프트 및 시트 푸시 기능이 장착되어있어 엄격한 위생 기준을 충족합니다.

Easy to configure and upgrade

필요에 따라 Alfa Laval Unique 혼합 방지 3 바디를 사용자 정의하여 위생 공정을 최적화하십시오.  모듈식 설계로 공정이 필요할 때마다 이중 시트 밸브를 쉽게 적용 할 수 있으며 효율적이고 위생적이며 지속적인 생산이 보장됩니다.

고유한 혼합 방지 밸브를 Alfa Laval ThinkTop 및 ThinkTop Basic 밸브 감지 및 제어 장치와 결합하여 사용할 수 있습니다.

사용 방법

.

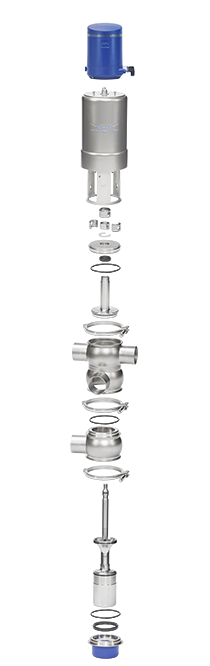

Construction

Alfa Laval Unique 혼합 방지 밸브 개념은 밸브 본체, 밸브 플러그, 액추에이터, 청소 옵션 및 광범위한 응용 분야를 지원하는 액세서리를 포함한 일련의 기본 구성 요소를 기반으로 합니다. 이러한 구성 요소를 사용하여 정확한 공정 요구 사항에 맞는 혼합 방지 밸브를 만들 수 있습니다.

유지 보수를 용이성을 위해 Alfa Laval Unique 혼합 방지 3- 바디 밸브에는 누출 감지 구멍이 있어 마모나 정적 O- 링의 손상을 미리 알려줍니다. 작업자는 밸브를 분해하지 않고도 언제든지 육안으로 검사할 수 있습니다.

Operating principle

Alfa Laval Unique 혼합 방지 3- 본체 밸브에는 평상시 닫힘 (NC) 혼합 방지 시트와 평상시 열림 (NO) 단일 시트가 있습니다. 밸브는 압축 공기를 통해 원격 위치에서 제어됩니다.

두 액체를 분리하기 위해 밸브에는 두 개의 독립적인 플러그 씰이 있습니다. 두 씰 사이의 공간은 대기 누출 챔버를 형성합니다. 드물게 제품 누출이 발생한 경우, 제품이 누출 챔버로 흘러 배출구를 통해 배출됩니다.

밸브가 열리면 누출 챔버가 닫힙니다. 그런 다음 제품을 엎지르지 않고 상체 섹션에서 중간 바디 섹션으로 흐를 수 있습니다.

밸브가 닫히면 누출 캠버가 열립니다. 그런 다음 제품을 엎지르지 않고 하체 부분에서 중간 부분으로 흐를 수 있습니다.

밸브는 특정 프로세스 요구 사항 및 밸브 구성에 따라 워터 해머의 영향으로부터 쉽게 청소 및 보호 할 수 있습니다. (밸브 작동 중에는 제품이 유출되지 않습니다).

SpiralClean system

혼합 방지 밸브 범위의 위생적인 작동 상태를 보장하기 위해 알파라발은 SpiralClean 시스템을 제공하여 밸브의 상단 및 하단 밸런서 외부를 청소합니다. 알파라발 SpiralClean은 세척액 유틸리티와 시간을 덜 사용합니다. 건조 물질 함량이 높은 공정에 사용하는 것이 좋습니다. 고유한 혼합 방지 밸브를 위한 모든 외부 CIP 장치에는 SpiralClean 디자인이 표준으로 포함되어 있습니다.

또 다른 큰 장점 : SpiralClean을 사용하면 Unique 혼합 방지 밸브로 제품 보관 수명을 연장 할 수 있습니다.
