Unique Mixproof Large Particle

매우 큰 입자 또는 점성이 높은 유체 처리 분야의 경우 이 밸브는 Unique mixproof 밸브와 동일한 이점을 제공하지만, 직경이 최대 45mm인 큰 구멍으로 특수 설계되었습니다.

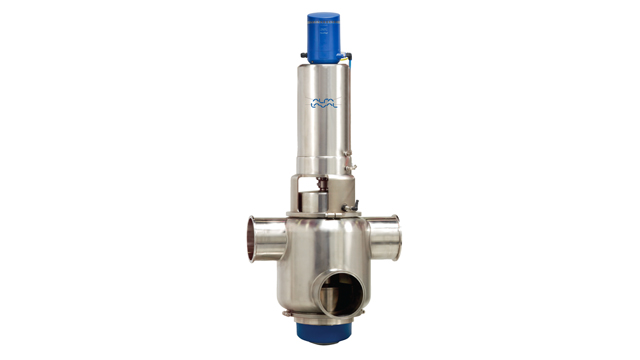

Unique Mixproof Large Particle w ThinkTop V70 640x360

Cost effective mixproof valve

Alfa Laval Unique mixproof valves에는 두 개의 독립적 플러그가 있어 하나의 혼합 방지 밸브가 다른 유형의 두 개 이상의 밸브를 대체 할 수 있습니다.

Exceptional spillage-free operation

최첨단 이중 시트 디자인은 오래 지속되는 유출없는 작동을 제공하여 제품 오염의 위험을 최소화합니다. 이중 립 씰을 사용하면 안전하고 위생적인 작동을 보장하는 추가 보호 기능이 제공됩니다.

Easy valve to maintain and clean

독창적인 혼합 방지 밸브는 탑로드 방식으로 설계되어 유지 보수가 쉽고 빠릅니다. 또한 조정 가능한 부품이 없으며 유지 보수가 편리한 액추에이터와 모든 씰에 내장된 누출 감지 기능이 있습니다.  혼합 방지 밸브는 대부분의 위생 표준을 충족하며 선택 사양인 SpiralClean 세척 시스템과 함께 제공될 수 있습니다.

Click on the playlist to see all 4 animations!



고유한 혼합 방지 밸브를 Alfa Laval ThinkTop 및 ThinkTop Basic 밸브 감지 및 제어 장치와 결합하여 사용하실 수 있습니다.

Valve clusters - customized flow solutions

우리는 특정 개별 요구 사항을 충족하도록 사전 제작된 밸브 클러스터를 제공하는 전문가입니다.
당사의 전문 지식을 통해 가능한 적은 수의 부품을 사용하여 열 사이클링, 세정기능, 배수성 및 흐름 제어와 같은 주요 문제를 효과적으로 처리함으로써 가장 효율적인 흐름 관리를 보장 할 수 있습니다.
알파라발 밸브 클러스터는 사전 조립 및 사전 테스트를 거친 상태로 공급할 수 있으며 모든 공압 튜빙, 정션 박스 및 제어 패널이 사전 연결되어 완전히 배선되어 제공됩니다.
즉, 복잡한 설치를 가능한 한 빨리 온라인으로 가져 와서 시간을 절약하고 현장 문제 해결 및 다운 타임으로 인한 수익 손실을 방지 할 수 있습니다.

자세한 내용은 설명서 및 선택 안내서 (아래)를 참조하십시오.

혼합 방지 밸브 제품군을 비용 효율적으로 대체 할 수 있도록 알파라발은 표준 SMP 혼합 방지 밸브도 제공합니다.

Product benefits

  • Cost effective
  • Safe and hygienic operation
  • Easy to maintain and clean

제품 카탈로그

'Close at hand' 온라인 버전 (최신판)

Find an Alfa Laval product

사용 방법

Construction

고유한 혼합 방지 밸브 개념은 본체, 플러그, 액추에이터, 클리닝 옵션 및 광범위한 응용 분야를 지원하는 액세서리를 포함한 일련의 기본 구성 요소를 기반으로 합니다. 이러한 구성 요소를 사용하여 정확한 공정 요구 사항에 맞는 고유한 혼합 방지 밸브를 만들 수 있습니다.

유지 보수를 용이하게 하기 위해 Unique 혼합 방지 밸브에는 누출 감지 구멍이 있어 마모 나 정적 O- 링의 손상을 미리 알려줍니다. 작업자는 밸브를 분해하지 않고도 언제든지 육안으로 검사 할 수 있습니다.

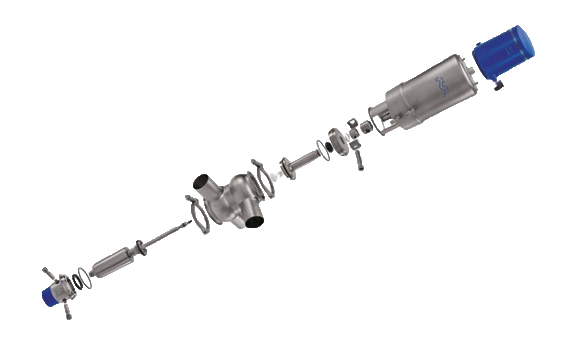

Unique Mixproof exploded view w ThinkTop V70_600x375.jpg

Operating principle

Alfa Laval Unique 혼합 방지 밸브는 압축 공기를 사용하여 원격 위치에서 제어되는 일반적으로 닫힌 (NC) 밸브입니다.

두 액체를 분리하기 위해 밸브에는 두 개의 독립적인 플러그 씰이 있습니다. 두 씰 사이의 공간은 대기 누출 챔버를 형성합니다. 드물게 제품 누출이 발생한 경우, 제품이 누출 챔버로 흘러 배출구를 통해 배출됩니다.

밸브가 열리면 누출 챔버가 닫힙니다. 그런 다음 제품은 유출 없이 한 라인에서 다른 라인으로 흐를 수 있습니다. 밸브는 프로세스의 특정 요구 사항과 밸브 구성에 따라 워터 해머의 영향으로부터 쉽게 청소하고 보호 할 수 있습니다. (밸브 작동 중에는 제품이 유출되지 않습니다).

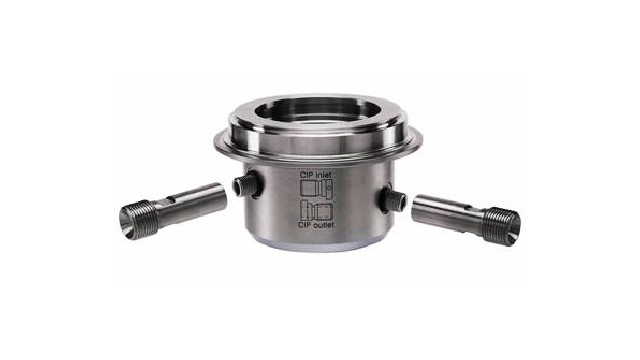

SpiralClean system

알파라발은 외부 연결 CIP 시스템 "SpiralClean"을 제공합니다. 이 시스템은 시트 리프트 및 시트 푸시 기능으로 Unique Mixproof의 세척이 충분하지 않은 까다로운 응용 분야에서 위생적인 작동을 보장합니다. SpiralClean 시스템을 추가하여 상부 및 하부 플러그를 청소하고 밸브의 누출 챔버를 헹굴 수 있습니다. SpiralClean은 적은 세척액, 유틸리티 및 시간을 사용하여 기존 외부 연결 CIP 장치보다 더 철저하고 효율적으로 세척합니다.

또 다른 큰 이점 : SpiralClean을 사용하면 고유한 혼합 방지 밸브를 무균 같은 조건에서 작동 할 수있어 CIP 파이프에 증기를 적용 할 때 대기에 대한 증기 장벽을 만들 수 있습니다.


Options

    • 3-A version available upon request
    • Product wetted seals HNBR, NBR or FPM
    • Male parts or clamp liners in accordance with required standard
    • Control and indication: ThinkTop V70
    • Indication for detection of upper seat lift
