Unique Mixproof Tank Outlet

Unique Mixproof 밸브와 동일한 이점이 있지만, 유입구 및 배출구의 탱크 벽면에 직접 장착할 수 있도록 특수 설계되었습니다. 탱크 유입구 및 배출구의 경우 Unique mixproof tank outlet(TO) 밸브는 완전한 배수성을 지원하고, 교차 오염 위험이 없이 탱크 전체에 대한 세정력을 제공합니다

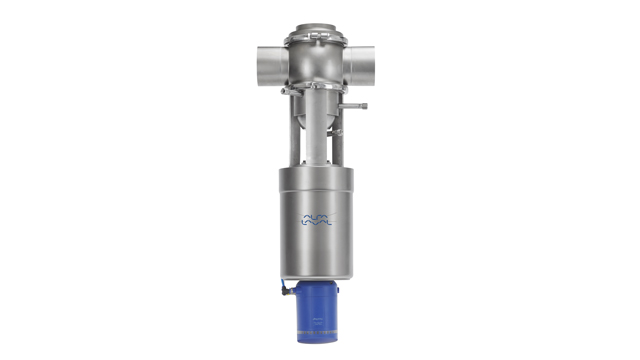

Unique Mixproof Tank Outlet w V70 640x360

비용 효율적인 탱크 배출구 혼합 방지 밸브

알파라발 Unique Mixproof TO 밸브는 2개의 독립적인 플러그를 특징으로 합니다. 이 밸브는 안전한 탱크 충전이나 배출이 필요한 위생 설비에 적합합니다.

탁월한 흘림 방지 기능

최첨단 이중-시트 설계 방식으로 오랫동안 흘림 방지 기능을 유지하여 제품 오염 위험을 최소화합니다. 이중 립을 채택하여 안전하고 위생적인 작업을 보장합니다.

유지보수 및 세척이 간편한 밸브

Unique mixproof 밸브는 탑-로드 설계로 유지보수가 빠르고 간편합니다. 또한 이 제품은 비조절식 구성품, 유지보수가 간편한 액추에이터, 모든 에 대한 내장형 누출 감지 기능을 특징으로 합니다. Unique mixproof 밸브는 대부분의 위생 표준을 준수하며, SpiralClean 세척 시스템을 옵션으로 제공할 수 있습니다.

재생목록을 클릭하면 4개의 영상을 모두 볼 수 있습니다.



Unique mixproof 밸브와 알파라발 ThinkTop, 그리고 ThinkTop Basic 밸브 감지 및 제어 장비를 함께 사용하면 완전한 이점을 누릴 수 있습니다.

밸브 클러스터 - 맞춤형 흐름 솔루션

알파라발은 개별 요건을 충족시킬 수 있도록 미리 제조된 맞춤형 밸브 클러스터를 공급하는 전문업체입니다.

알파라발의 전문성은 가능한 한 구성품을 적게 사용하고, 열 주기, 세정력, 배수성 및 흐름 제어를 포함한 주요 문제들을 효과적으로 처리하는 가장 효율적인 흐름 관리 방식을 구현합니다.

알파라발 밸브 클러스터는 사전 조립 및 사전 테스트를 거친 후 완전히 연결된 상태로 모든 필수 뉴매틱 튜브, 접속 배선함 및 사전 연결된 제어판과 함께 공급할 수 있습니다

이것은 온라인으로 신속하게 복잡한 설치 문제를 해결함으로써, 시간을 절약하고 현장 출장 및 다운타임과 관련된 비용 손실을 피할 수 있다는 의미입니다.

또한 알파라발은 Unique mixproof 밸브 계열에 대한 비용 효율적인 대안으로 표준 SMP 혼합 방지 밸브를 제공합니다.

자세한 정보는 문서 및 제품 선택 가이드를 참조하십시오.

Product benefits

  • Cost effective
  • Safe and hygienic operation
  • Easy to maintain and clean

제품 카탈로그

'Close at hand' 온라인 버전 (최신판)

Find an Alfa Laval product

사용 방법

Construction

고유한 혼합 방지 밸브 개념은 본체, 플러그, 액추에이터, 클리닝 옵션 및 광범위한 응용 분야를 지원하는 액세서리를 포함한 일련의 기본 구성 요소를 기반으로 합니다. 이러한 구성 요소를 사용하여 정확한 공정 요구 사항에 맞는 고유한 혼합 방지 밸브를 만들 수 있습니다.

유지 보수를 용이하게 하기 위해 Unique 혼합 방지 밸브에는 누출 감지 구멍이 있어 마모 나 정적 O- 링의 손상을 미리 알려줍니다. 작업자는 밸브를 분해하지 않고도 언제든지 육안으로 검사 할 수 있습니다.

Unique Mixproof exploded view w ThinkTop V70_600x375.jpg

Operating principle

Alfa Laval Unique 혼합 방지 밸브는 압축 공기를 사용하여 원격 위치에서 제어되는 일반적으로 닫힌 (NC) 밸브입니다.

두 액체를 분리하기 위해 밸브에는 두 개의 독립적인 플러그 씰이 있습니다. 두 씰 사이의 공간은 대기 누출 챔버를 형성합니다. 드물게 제품 누출이 발생한 경우, 제품이 누출 챔버로 흘러 배출구를 통해 배출됩니다.

밸브가 열리면 누출 챔버가 닫힙니다. 그런 다음 제품은 유출 없이 한 라인에서 다른 라인으로 흐를 수 있습니다. 밸브는 프로세스의 특정 요구 사항과 밸브 구성에 따라 워터 해머의 영향으로부터 쉽게 청소하고 보호 할 수 있습니다. (밸브 작동 중에는 제품이 유출되지 않습니다).

SpiralClean system

알파라발은 외부 연결 CIP 시스템 "SpiralClean"을 제공합니다. 이 시스템은 시트 리프트 및 시트 푸시 기능으로 Unique Mixproof의 세척이 충분하지 않은 까다로운 응용 분야에서 위생적인 작동을 보장합니다. SpiralClean 시스템을 추가하여 상부 및 하부 플러그를 청소하고 밸브의 누출 챔버를 헹굴 수 있습니다. SpiralClean은 적은 세척액, 유틸리티 및 시간을 사용하여 기존 외부 연결 CIP 장치보다 더 철저하고 효율적으로 세척합니다.

또 다른 큰 이점 : SpiralClean을 사용하면 고유한 혼합 방지 밸브를 무균 같은 조건에서 작동 할 수있어 CIP 파이프에 증기를 적용 할 때 대기에 대한 증기 장벽을 만들 수 있습니다.


Options

    • 3-A version available upon request
    • Product wetted seals HNBR, NBR or FPM
    • Male parts or clamp liners in accordance with required standard
    • Control and indication: ThinkTop V70
    • Indication for detection of upper seat lift
