Unique Mixproof UltraPure

Alfa Laval Unique Mixproof UltraPure는 제약 및 생명공학 사업 영역의 요구 사항에 맞게 설계되었습니다. 이 밸브는 교차 오염 위험 없이 동일한 밸브를 통해 두 가지 유체를 동시에 흐르게 합니다. 모듈형 설계로 연속적이고 순도 높은 공정을 위한 최대 가동 시간을 보장합니다.

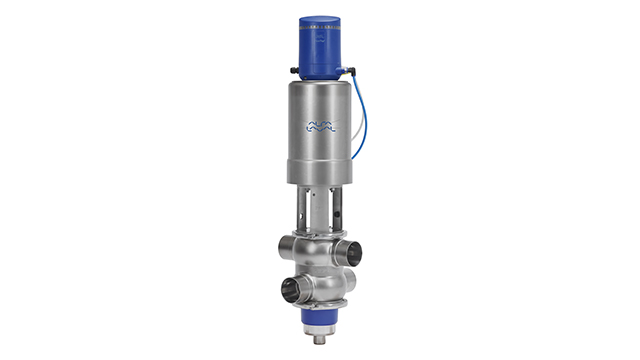

640x360 Unique Mixproof UltraPure with ThinkTop V70

제품 이점

  • 누설 방지 솔루션
  • 간편한 청소 및 유지보수
  • 구성이 간편한 모듈형 디자인
  • 손쉬운 업그레이드
  • 완벽한 구성 요소 추적성

Alfa Laval Unique Mixproof UltraPure는 높은 수준의 플랜트 유연성을 제공하여 제품 안전성을 손상시키지 않으면서 플랜트 효율을 최적화해 줍니다.

Exceptional high-purity design

이 고급 이중 차단 밸브는 제약, 생명 공학, 개인 관리 및 기타 위생 산업에서 지속적인 프로세스를 위해 유출없는 작동을 제공합니다. 이는 제품 오염의 위험을 최소화하고 안전하고 위생적인 작동뿐만 아니라 최대 가동 시간을 보장합니다.

Easy to clean and maintain

상단로드 설계, 조정 가능한 구성 요소 없음, 유지 보수 친화적 액추에이터 및 모든 씰의 누출 감지 기능으로 유지 보수 및 청소가 빠르고 쉽습니다. 모든 Unique 혼합 방지 밸브와 마찬가지로 Alfa Laval Unique 혼합 방지 UltraPure는 엄격한 위생 표준을 충족합니다.

Easy to configure and upgrade

Unique Mixproof UltraPure를 필요에 맞게 사용자 정의하여 위생 공정을 최적화하십시오. 또한 모듈식 설계로 공정이 필요할 때마다 이중 시트 밸브를 쉽게 업그레이드 하면서 효율적이고 위생적이며 지속적인 생산을 보장합니다.

Full and documented traceability

 Mixproof UltraPure 밸브에는 UltraPure 장비를 위한 포괄적 문서 패키지인 Alfa Laval Q-doc,이 함께 제공됩니다. 모든 제품 접촉 부품의 완벽한 추적성을 보장합니다. GDP (Good Documentation Practice)를 기반으로 Q-doc은 원자재에서 납품 장비에 이르기까지 모든 측면을 문서화합니다.

사용 방법

.

Construction

고유한 혼합 방지 밸브 개념은 본체, 플러그, 액추에이터, 클리닝 옵션 및 광범위한 응용 분야를 지원하는 액세서리를 포함한 일련의 기본 구성 요소를 기반으로 합니다. 이러한 구성 요소를 사용하여 정확한 공정 요구 사항에 맞는 고유한 혼합 방지 밸브를 만들 수 있습니다.

유지 보수를 용이하게 하기 위해 Unique 혼합 방지 밸브에는 누출 감지 구멍이 있어 마모 나 정적 O- 링의 손상을 미리 알려줍니다. 작업자는 밸브를 분해하지 않고도 언제든지 육안으로 검사 할 수 있습니다.

Unique Mixproof exploded view w ThinkTop V70_600x375.jpg

Operating principle

Alfa Laval Unique 혼합 방지 밸브는 압축 공기를 사용하여 원격 위치에서 제어되는 일반적으로 닫힌 (NC) 밸브입니다.

두 액체를 분리하기 위해 밸브에는 두 개의 독립적인 플러그 씰이 있습니다. 두 씰 사이의 공간은 대기 누출 챔버를 형성합니다. 드물게 제품 누출이 발생한 경우, 제품이 누출 챔버로 흘러 배출구를 통해 배출됩니다.

밸브가 열리면 누출 챔버가 닫힙니다. 그런 다음 제품은 유출 없이 한 라인에서 다른 라인으로 흐를 수 있습니다. 밸브는 프로세스의 특정 요구 사항과 밸브 구성에 따라 워터 해머의 영향으로부터 쉽게 청소하고 보호 할 수 있습니다. (밸브 작동 중에는 제품이 유출되지 않습니다).

Options

    • 3-A version available upon request
    • Product wetted seals HNBR, NBR, EPDM or FPM
    • Male parts or clamp liners in accordance with required standard
    • Control and indication: ThinkTop or ThinkTop Basic
    • Side indication for detection of upper seat lift
