CPM 밸브는 유제품과 식음료 산업의 위생적인 공정 라인에서 입출구 압력을 유지합니다. 이 조절 밸브(regulating valve)는 정확한 압력 제어와 안전하고 신뢰할 수 있는 성능과 뛰어난 세정력을 제공합니다.

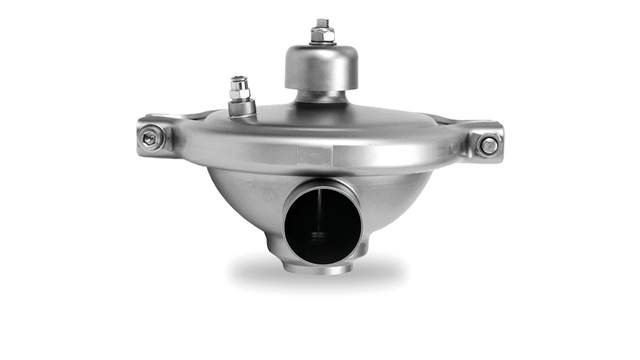

cpm 2 regulating valve front 640x360

안전하고 효율적인 압력 제어

 알파라발의 정압 조정(CPM: Constant Pressure Modulating) 밸브는 뉴매틱 조절 밸브(pneumatic regulating valve)로서 위생적인 공정 라인에서 입출구 압력을 한결같이 유지합니다. 신속 정확한 다이아프램 덕분에 밸브는 제품 압력의 어떤 변화에도 즉시 반응하며, 미리 설정한 값으로 압력이 유지되도록 포지션을 조정합니다.

뛰어난 밸브 세정력

CPM 밸브의 특징은 자가 배수 설계와 빈틈없는 그릇 모양의 밸브 보디, 용접한 밸브 시트로서 확실한 세정이 가능하며, 제품이 걸릴 가능성이 있는 부분을 제거한다는 것입니다. 하부 다이아프램, 상부에 있는 PTFE를 가진 다이아프램 또한 뛰어난 세정력에 이바지합니다.

정압 밸브(constant pressure valve) 제품군

알파라발은 세 가지 유형의 CPM 밸브를 제공합니다. 모듈식 설계로 여러 가지 플러그 크기의 사용이 가능하며, 0.5에서 110 m3/h 사이의 여러 가지 유동률로 운영상 융통성이 큽니다.

요청에 따라 일부 CPM 밸브는 폭발이 일어날 가능성이 있는 곳에서 사용할 수 있도록 ATEX 승인 밸브(그룹 2 카테고리 3 D&G 부문)로 공급될 수 있습니다.

자세한 정보는 작동 방법과 문서기록을 참고하시기 바랍니다.

대부분의 위생 기준을 준수

알파라발 CPM 밸브는 유제품, 식음료, 개인용품 산업에서 요구되는 대부분의 기준을 충족합니다. 자세한 정보는 문서기록을 참고하시기 바랍니다.

무균 버전

밸브 입구나 출구에서 일정한 압력을 유지하도록 만들어졌으며, 여러 가지 플러그 크기와  Kv 값을 사용합니다.

밸브의 다이아프램이 일정한 공기압력에 대해 포지션을 바꿈으로써 밸브가 무균 상태에서 제품 압력의 변화에 효율적으로 반응하도록 합니다.

CPM 밸브는 무균 충전 및 보틀링 기계의 상류 부문에 많이 사용됩니다.

Product Benefits

  • Safe, effective pressure control
  • Self-draining design
  • Excellent valve cleanability

제품 카탈로그

'Close at hand' 온라인 버전 (최신판)

Find an Alfa Laval product

사용 방법

Construction

알파라발 정압 조절 밸브에는 두 가지 유형의 구성이 있습니다.

CPMI-2 , CPMO-2 밸브는 밸브 시트가 있는 밸브 몸체, 덮개, 특수 다이어프램이 있는 밸브 플러그 및 클램프로 구성됩니다. 다이어프램은 12 개의 스테인리스 스틸 섹터가 지원하는 두 개의 유연한 EPDM 다이어프램으로 구성됩니다. 커버와 밸브 바디가 함께 고정됩니다. 밸브 본체와 시트가 함께 용접됩니다.

CPM-I-D60은 추가 배관이있는 CPMI-2 밸브로 구성됩니다.

Operating principle

CPMI-2, CPMO-2 및 CPM-I-D60 밸브는 압축 공기를 통해 원격으로 제어됩니다. 밸브는 제품 라인에 트랜스미터 없이 작동하며 압축 공기에 대한 압력 조절 밸브와 제품 라인에 압력 게이지만 필요합니다 (아래 참조).

배압 조절이 필요한 경우 (즉, CPM 밸브의 고정 흐름을 유지하기 위해), 밸브로의 공기 공급은 I / P 컨버터 (일반적으로 3-15 psi)와 부스터 밸브를 통해 제공될 수 있습니다. 제품 압력은 부스터 밸브의 압력 비율을 나타냅니다.

다이어프램은 제품 압력 변경에 즉시 반응하고 사전 설정 압력이 유지되도록 위치를 변경합니다.

유입구 측 : 정압 조절 유입구 (CPMI-2) 밸브 및 정압 조절 유입구 D60 (CPM-I-D60) 밸브는 밸브의 유입구 측면에서 공정 라인의 압력을 일정하게 유지합니다. CPMI-2 및 CPM-I-D60은 제품 압력이 증가하면 열리고 제품 압력이 감소하면 닫힙니다. 이들은 종종 분리기 및 열교환기의 다운 스트림에 설치되며 오버 플로우 밸브로도 사용될 수 있습니다.

배출구 측 : 정압 조절 배출구 (CPMO-2) 밸브는 밸브의 배출구 측 프로세스 라인에서 일정한 압력을 유지합니다. CPMO-2는 제품 압력이 증가하면 닫히고 제품 압력이 감소하면 열립니다 (아래 그림 참조). 그것은 종종 저온 살균 장치, 분리기 및 여과 장치의 필러 시스템에서 상류에 설치됩니다.

Options

  • Fittings in accordance with required standard
  • Air pressure regulating valve kit, 0-8 bar
  • Diaphragm in PTFE covered in EPDM or PTFE
  • Seals in NBR, FPM or PTFE
  • Air throttling valve for adjustment of regulating speed for the CPM-2 valve
  • Booster for product pressure exceeding the available air pressure (Product pressure = 1.8 x air pressure)
  • 3A version available on request for CPMI-2 and CPMO-2 valves only
CPMI 2 TD417039

Constant-Pressure Modulating Inlet Valve

CPM0 2 TD417040

Constant-Pressure Modulating Outlet Valve

CPM I D60 new

Constant-Pressure Modulating Inlet Valve D60
