SB Pressure Exhaust Valve

Alfa Laval SB 압력 배출 밸브는 용기의 압력이 증가할 때 양조장, 식음료 및 유제품 공정 탱크의 작동 압력을 자동으로 낮추는 조절 밸브입니다. 밸브는 SCANDI BREW® 탱크 탑 시스템의 필수 부분입니다.

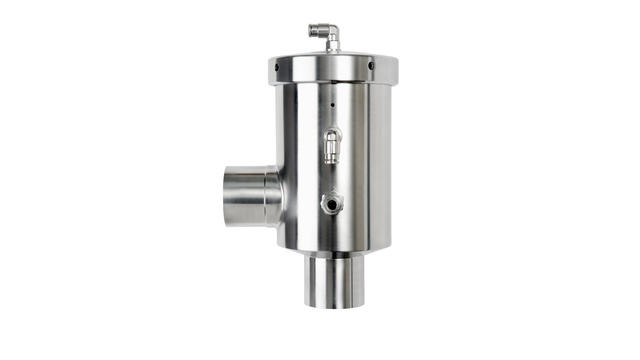

scandi-brew-pressure-exhaust-valve-right-side 640x360

Safe, effective pressure regulation

중앙 공압 제어 시스템에 쉽게 통합되는 공압 밸브는 설정점 압력을 초과 할 때 공정 탱크의 압력을 방출하여 안전하고 신뢰할 수 있으며 위생적인 성능을 보장합니다. 항상 안전한 압력 규정을 보장하기 위해 설정점 압력을 원격 또는 수동으로 쉽게 조정할 수 있습니다.

Hygienic, easy-to-clean design

매우 높은 수준의 위생을 충족시키기 위해 조절 밸브는 간단한 설계를 특징으로 합니다. 매끄러운 표면과 식품 등급 마감 처리로 위생과 청결이 우수합니다. 빠르고 효과적인 청소를 위해, 환기 / 복구 전원 공급 장치의 CIP와 밸브의 인라인 청소를 위해 청소 노즐이 제공됩니다. 또는 옵션 CIP 공급 밸브를 사용하여 CIP 시스템을 밸브 하우징에 직접 연결할 수 있습니다.

Flexible valve mounting

유연한 장착 위치를 통해 밸브 하우징에서 적절한 배수가 이루어지는 한 탱크탑 시스템의 일부 또는 배관을 따라 탱크 상단에 밸브를 직접 배치 할 수 있습니다.

Product benefits

  • Reliable control of tank top pressure
  • Easy to integrate with SCANDI BREW® safety valves and top plates
  • Fully cleanable with CIP system
  • Easy to integrate into existing pipework
  • Low investment due to simplified installation

제품 카탈로그

'Close at hand' 온라인 버전 (최신판)

Find an Alfa Laval product

사용 방법

Construction

Alfa Laval SB 압력 배출 밸브는 AISI 316L 스테인리스 스틸 본체, EPDM 씰 및 설정 포인트 압력, 강제 개방을 위한 4/6 mm 나일론 호스용 피팅으로 구성됩니다. CIP (Clean-in-Place) 흡입구용 청소 노즐 및 폐쇄 플러그도 제공됩니다. 폐쇄형 플러그를 교체 할 수있는 공압 세척 노즐 옵션이 제공됩니다 (아래 옵션 참조). 밸브는 SCANDI BREW® 탱크 탑 시스템의 필수 부분으로 사용될 수 있습니다.

Operating principle

밸브는 멤브레인 세트의 상단에 가해지는 설정점 압력에 의해 작동됩니다. 압력 조절은 설정점 압력과 동일합니다. 설정 포인트 압력은 수동 정밀 레귤레이터 또는 PLC에 의해 제어되는 IP 변환기를 통해 필요한 압력으로 감소됩니다.

탱크 압력이 설정점 압력을 초과하면 밸브는 대기 배출 또는 수집을 위해 밸브 측 분기를 통해 압력을 열고 해제합니다. 올바른 작동 조건을 보장하기 위해 통기구 포트 뒤에 역압이 없어야 합니다.

막 세트의 하부로 공기 신호에 의해 밸브를 강제 개방 한 후, 밸브는 배기 / 복구의 CIP와 동시에 밸브의 인라인 세정을 위해 세정 노즐을 사용하여 효과적으로 세정 됩니다. 주전원 또는 옵션 CIP 공급 밸브를 사용하여 내부 청소 시스템을 밸브 하우징에 연결합니다.

Option

  • CIP supply valve

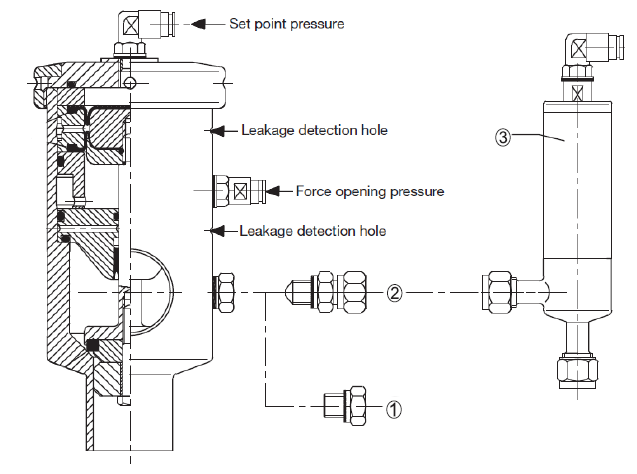

Pos. 1: Cleaning nozzle

Pos. 2: Closing plug

Pos. 3: Optional pneumatic CIP supply valve

Pos. 1 and 2 included with valve
