Unique RV-P | Alfa Laval

Unique RV-P

Unique RV-P 조절 밸브는 유제품, 식음료, 바이오팜 산업에서 정밀한 유체 흐름을 안전하고 효율적으로 제어하거나 조절하도록 만들어집니다.

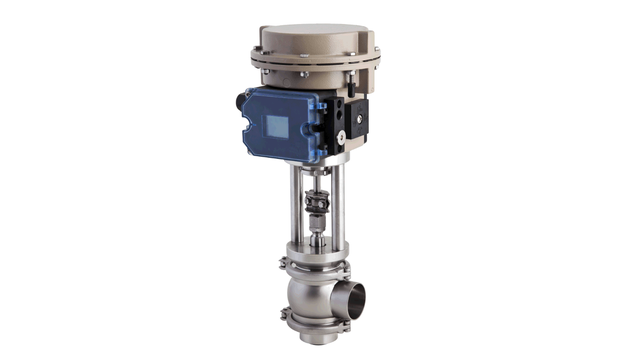

unique rv-p regulating valve left side 640x360

극도로 정확한 밸브 흐름 조절

알파라발은 다음과 같이 두 개의 조절 밸브를 제공합니다. Unique RV-P와 무균 버전인 Unique RV-P Aseptic이 있습니다. 평상시 열림 또는 평상시 닫힘 조절 밸브는 탱크나 강철 파이프 시스템에서 압력과 흐름과 온도와 유체의 수준을 매우 정확하게 제어할 수 있도록 합니다.

앞서 나가는 위생 밸브 설계

Unique RV-P 밸브는 정밀한 제어가 필요한 대규모 위생 공정에 가장 알맞습니다. 자가 배수 밸브 보디를 가진 이 밸브는 3-A 심벌을 표기하도록 허가 받았습니다. SIP (Sterilization in Place: 현장 살균)가 필요한 무균 부문에 특별히 적합한 Unique RV-P 밸브에는 생산 현장 밖의 미립자나 미생물에 의해 오염되는 것을 막는 PTFE 다이아프램이 설치됩니다.

밸브 정확도

Unique RV-P의 특징은 통합적인 IP 변환기와 포지셔너를 갖춘 electro-pneumatic 액추에이터인데, 운영상의 정확도와 신뢰도가 확대에 이바지합니다. Unique RV-P 밸브를 위한 포지셔너는 방수와 방진에 대한 IP66 인증을 받았습니다.

Unique SSV 모듈 방식을 갖춘 조절 밸브(regulating valve)

알파라발의 pneumatic actuated regulation valve는 동일한 Unique SSV 플랫폼에 설치되므로 알파라발의 싱글 시트 밸브 제품군을 갖춘 모듈식입니다. Unique RV-ST는 계량과 혼합과 무게 측정과 충전과 같은 일반적인 조절 작업을 위한 가장 이상적인 솔루션입니다.

조절 작업을 할 필요가 증가할 때 Unique RV-P는 최고의 선택입니다. 고도로 정밀한 액추에이터와 포지셔너를 갖추어 이 제품은 최고의 정확도가 필요한 부문에서 조절 작업을 위한 이상적인 솔루션입니다. 모듈식 구성요소에 기반을 두어 특정한 Kv 필요요건에 맞추기 위해 여러 가지 플러그 설정을 선택할 수 있습니다. 하부 실링 요소는 고정돼 있고, 탄력적인 Kv 값에 맞도록 교체될 수 있습니다.

자세한 정보는 문서기록을 참고하시기 바랍니다.

무균 버전

알파라발의 Unique RV-P 무균 버전은 Unique RV-P Aseptic이라 불립니다. 이 기기는 액추에이터의 통합적 부분인 IP 변환기를 특징으로 하는 electro-pneumatic modulating valve입니다. 여러 가지 Kv 값을 갖는 다양한 플러그 설계 방식을 채택하여 여러 가지 용량을 제공합니다.

대기로부터의 불순물 침입을 막기 위한 hermetic sealing을 제공하는 무균 다이아프램과 함께 공급되어, 처리 공정에서 미생물의 영향을 완전히 차단합니다. 이러한 설계로 무균 시스템에서 압력과 유체 흐름, 온도의 세균의 영향을 받지 않는 제어가 가능하며, 무균 탱크에서 액체 수준을 제어할 수 있도록 합니다.

다른 알파라발 밸브와 마찬가지로 Unique RV-P Aseptic은 추가적인 마모 방지를 위해 액추에이터 내에 가동부가 거의 없이 만들어집니다. 콤팩트하고 위생적인 설계로 유지 보수할 필요를 줄이는 데 도움이 되고 필요할 때는 쉽고 빠르게 분해할 수 있습니다. 그뿐만 아니라 헐거운 스프링이 없어 밸브를 열 때 안전사고의 위험이 없습니다. 다이아프램은 Unique SSV Aseptic 제품군에 속하는 잘 검증된 다이아프램을 갖춘 완전 모듈식입니다.

유지보수의 필요가 적음

다른 알파라발 밸브와 마찬가지로 Unique RV-P는 추가적인 마모 방지를 위해 액추에이터 내에 가동부가 거의 없이 만들어집니다. Unique SSV 제품군을 갖춘 모듈식으로 공장의 유지보수 작업과 예비부품 재고를 최적화하는 것이 가능합니다. 콤팩트하고 위생적인 설계로 유지 보수할 필요를 줄이는 데 도움이 되고 필요할 때는 쉽고 빠르게 분해할 수 있습니다. 그뿐만 아니라 헐거운 스프링이 없어 밸브를 열 때 안전사고의 위험이 없습니다.

대부분의 위생 기준을 준수

알파라발 Unique RV-P 밸브는 유제품과 식음료와 개인용품 산업에서 요구되는 대부분의 기준을 충족합니다. 자세한 정보는 문서기록을 참고하시기 바랍니다.

Product Benefits

  • Highly accurate control of pressure, flow, temperature and fluid levels
  • Advanced hygienic valve design
  • Extreme valve accuracy

제품 카탈로그

'Close at hand' 온라인 버전 (최신판)

Find an Alfa Laval product

사용 방법

Construction

Unique RV-P 밸브는 씰이 없는 밸브 본체, 원뿔 모양 조절 플러그, 립 씰, 보닛 및 액추에이터로 구성됩니다. 보닛이 있는 액추에이터는 클램프링을 통해 밸브 본체에 장착됩니다.

표준 밸브에는 표준 상시 개방 (NO) 액추에이터가 제공됩니다. 요청에 따라 NC (Normal Closed) 액추에이터가 제공 될 수도 있습니다.

Operating principle

Alfa Laval Unique RV-P 밸브에는 IP 컨버터가 통합된 전기 공압 액추에이터가 있어 컨트롤러에서 공압 신호로 전기 신호를 정확하고 안정적으로 변환 할 수 있습니다. 비접촉식 자기 센서 기술로 액추에이터와 포지셔너는 진동과 압력 충격에 민감하지 않습니다.

공압 신호는 포스 밸런스 원리로 작동하는 통합 포지셔너로 릴레이 됩니다. 이를 통해 액츄에이터 피스톤의 위치가 입력 신호에 정비례합니다. 신호 범위와 영점을 개별적으로 조정할 수 있습니다.

표준 측정 스프링을 변경하여 액츄에이터를 분할 범위 작동에 사용할 수도 있습니다.

Unique RV P IM

Options

  • Fittings in accordance with required standard
  • Aseptic version based on Unique SSV Aseptic diaphragm system
  • External surface finish of Ra ≤ 0.8μm
  • 3A (Sanitary Standard) labelling on request
  • Lip seal of NBR or FPM
