Alfa Laval - Koltek Valves

Koltek Valves

MH 셔터 밸브는 큰 부분이나 높은 점성 또는 압력손실(pressure loss)을 최소화하는 엄격한 필요요건을 갖는 부문에 적합합니다.

阿法拉伐节流阀-Alfa Laval Throttle Valve

적용부문

MH Koltek 밸브는 수동이나 공기압력으로 작동하는 밸브로서, 위생적인 설계의 밸브가 필요한 식품, 화학, 제약 및 기타 산업용으로 설계되었습니다.

표준 설계

이 밸브는 파이프 연결을 위한 2개나 3개의 포트와 내부에 원통형 구멍이 있는 단단한 보디로 이뤄집니다. 두 개의 리드에 내부 샤프트용 가이드링이 있으며, 내부 샤프트는 셔터를 지지하고 셔터의 위치를 정합니다.

스텐레스 스틸 핸들이나 액추에이터를 설치해서 샤프트를 돌립니다.

액추에이터 시스템은 실린더와 하나 또는 두 개의 주 피스톤, 연결된 톱니 모양의 바, 바와 상호 작용을 하는 톱니바퀴로 이뤄지며, 톱니바퀴 밑에 밸브 샤프트가 있습니다. 이 시스템은 밸브 내의 압력충격의 영향을 받지 않습니다.

이 밸브의 표준 규격은 용접용 끝단을 가지고 있습니다.

Product Benefits

  • Sanitary design
  • Standard Design
  • Use in the food, chemical, pharmaceutical

제품 카탈로그

'Close at hand' 온라인 버전 (최신판)

Find an Alfa Laval product

Koltek with handle

MH52 with handle

사용 방법

Working principle

PTFE 셔터는 핸들 또는 액츄에이터로 작동합니다. 스프링 시스템은 밸브 본체의 내부 원통형 표면에 대해 셔터를 눌러 완전 밀폐를 보장합니다.

공기 작동식 밸브에는 밸브 위치의 원격 표시를 위해 ThinkTop® 또는 측면으로 장착된 표시 장치가 장착 될 수 있습니다. 수동 조작 밸브에는 측면 표시 장치 (LKLA 액추에이터에 사용)를 장착 할 수 있습니다. 밸브용 액추에이터는 단동식 또는 복동식의 두 가지 버전으로 제공됩니다. 단동 액츄에이터는 하나의 메인 피스톤으로 작동하는 반면 복동 액츄에이터는 두 개의 메인 피스톤으로 작동합니다.

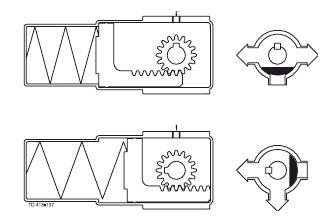

Koltek How it works

Single acting actuator
