Aalborg XW-TG

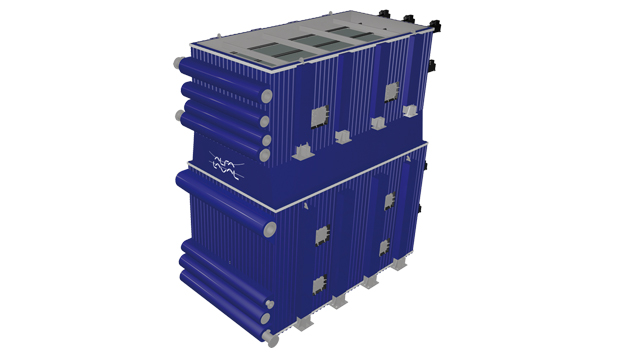

Aalborg XW-TG는 디젤 엔진 배기가스의 열 에너지를 활용할 수 있도록 설계된 수관 형태의 강제 순환식 배기가스 절탄기입니다.

Aalborg XW-TG水管强制循环废气经济器-exhaust gas economizer

대형 디젤 엔진에서 폐 에너지를 보다 효율적으로 활용하기 위해 표준 Aalborg XW 설계 방식이 개선되어 연료 소비와 CO2 배출량을 줄일 수 있게 되었습니다.

특징 및 이점

  • 강제 순환식 배기 가스 보일러/절탄기
  • 배기 가스 열 회수용 핀관을 장착한 수관 보일러
  • 진동 및 배기 가스 맥동을 견딜 수 있는 널리 검증된 확고한 구성 방식
  • 대부분의 밀집 단위에서 필요한 출력을 보장하는 가열면 구성
  • 널리 검증된 효율적인 세정 시스템-스팀 또는 에어 슈트 블로워 장착
  • 옵션으로 제공하는 과열기 및 예열기

Design data

  • Steam capacity: 15 - 34.0 t/h
  • Heat capacity: 0.1 - 21 MW
  • Steam pressure: 18 - 24 bar(g)

Ship types

  • 유조선
  • 가스 운반선
  • 벌크선
  • 화학물질 운반선
  • 컨테이너 선박 > 2,500 TEU
  • 유람선

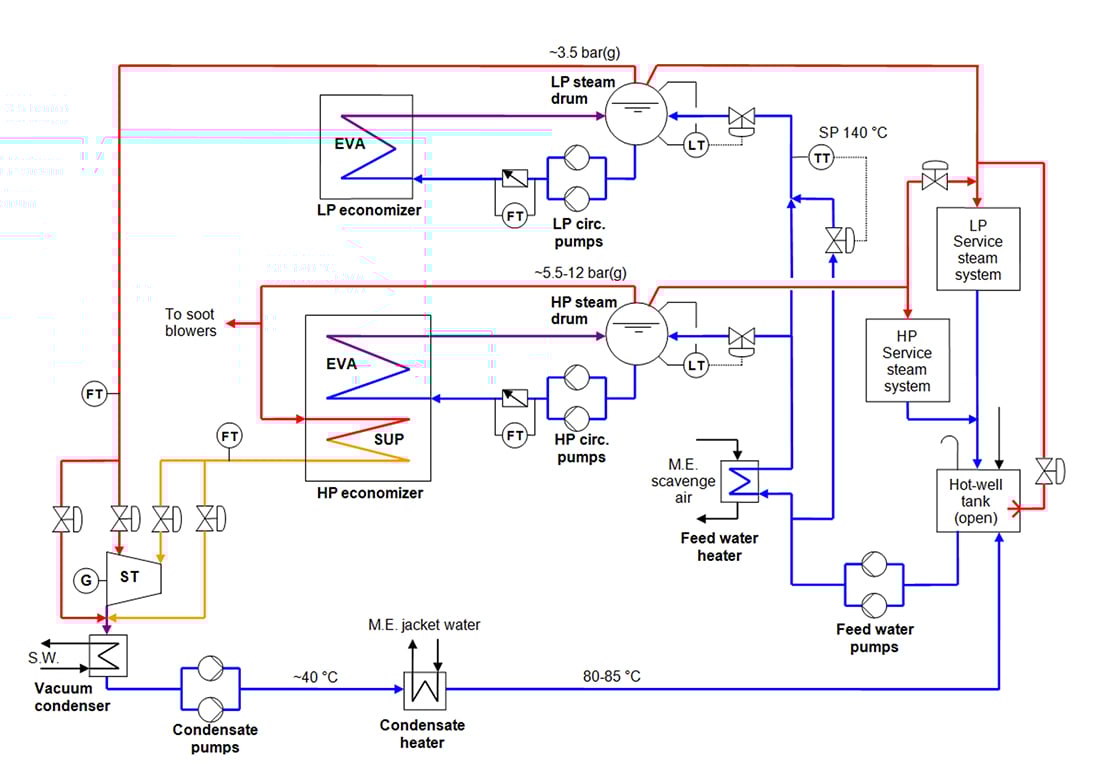

사용 방법

Aalborg XW-TG는 다양한 구성으로 배치 할 수 있습니다 (예 : 증기 및 전력 출력에 대한 개별 요구 사항에 따라 단일 압력 또는 이중 압력 시스템.

표준 버전과 마찬가지로 Aalborg XW-TG는 이중 아가미 워터 튜브로 구성되며 강제 순환으로 작동합니다. 그러나 Aalborg XW-TG는 증기 터빈 구동 (터보) 발전기를 통해 발전을위한 과열 증기를 제공합니다. 관련된 열 회수율은 더 큰 가열 표면을 요구하기 때문에 바이 패스 댐퍼 및 확장 된 모니터링 장비와 같은 안전 강화 기능도 갖추고 있습니다.

이코노마이저에는 여러 배기 가스 공급원을 하나의 보일러에 연결하기위한 분할 벽 시스템이 제공 될 수 있습니다. 단일 길드 튜브가있는 디자인도 제공됩니다. Aalborg XW-TG는 석유 / 보조 보일러 또는 별도의 스팀 드럼과 함께 스팀 / 물 분리기 역할을 할 수 있습니다.

효율적이고 안전하며 안정적인 작동을 위해 Aalborg XW-TG는 다음 장비와 함께 제공됩니다 (일반 이코노마이저에도 유리함).

  • Superheating을 위해 건식 스팀을 효율적으로 분리하기 위한 스팀 드럼
  • 증기를 사용하는 고효율 전기 작동식 수트 블로워 또는 부하시 세척을 위한 송풍 매체로서 압축 공기
  • 오프로드 물 세척을 위한 고정 노즐 파이프
  • 확장 된 모니터링 장비 (예 : 배기 가스 압력, 낙하 / 온도 및 화재 감지)
  • 저 부하 작동시 배기 가스 우회용 댐퍼 (비상시)
  • Canned motor 타입의 순환 펌프 (유량 모니터링 시스템으로 냉각)
  • 온라인 성능을 포함한 PLC 기반 제어 시스템
  • 모니터링 및 도움말 기능

Aalborg XW-TG는 다양한 구성으로 배치 할 수 있습니다 (예 : 증기 및 전력 출력에 대한 개별 요구 사항에 따라 단일 압력 또는 이중 압력 시스템.
