Aalborg D

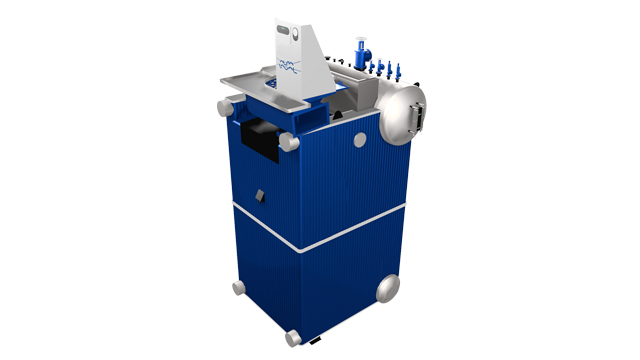

Aalborg D는 선박용 고성능 오일 연소 보일러입니다. 증기 또는 온수 생산용이며, 수명 기간 내내 신뢰성을 유지하면서 경제적으로 운용되도록 제작되었습니다.

Aalborg D船用锅炉-Aalborg D marine boiler

Aalborg D는 증기 용량 범위가 최대 120t/h인 선박용 고성능 오일 연소 보일러입니다.

Aalborg D의 용도는 증기 또는 온수 생산으로, 오일 및 가스 연소 제품은 D형 설계의 수직형 2드럼 보일러로 제공됩니다.

이 보일러는 화물 펌프 터빈용가열용, 탱크 세정용으로 증기를 생산하는 수송선 장치에 적합하며, 또한, 불활성 기체 생산용으로 특히 적합합니다.

Aalborg D 제품의 특징 및 이점

  • 표준 중압용 튜브형 보일러
  • 드럼 D형 설계 보일러 구성
  • 수평식 연소 가스 통로
  • 완성형 장비로 제공되어 쉽게 설치 가능
  • 핀 튜브 또는 베아 튜브 중 선택 사용
  • 증기 분사식 버너와 함께 가동하도록 설계

사용 방법

Aalborg D 보일러는 널리 입증된  2드럼  D형 설계로, 표준 크기로 최대 증기 용량 120t/h까지 제작됩니다.

Aalborg D 보일러는 기수 드럼과 여기에 연결된 발생 튜브 뱅크로 구성되어 있습니다. 가열로는 멤브레인 벽으로 구성되어 있으며 이들 벽이 전체 수냉식 가스 밀폐형 가열로를 형성합니다. 드럼에 용접되어 있는 대형 비가열 외부 강수관을 통해 물이 높은 순환비로 자연 순환합니다.

가열로는 멤브레인 벽으로 제작되며 내화 소재가 소량 포함되어 있습니다. 환류 섹션은 베아 튜브 또는 구부러진 핀과 직선 핀 튜브로 구성되어 있어 열 교환 계수가 높고 압력 손실은 적습니다. 멤브레인 벽 외부에 있는 강수관에서 순환이 이루어집니다.

알파라발 Aalborg 증기 분사식 버너-Aalborg KBSD

Aalborg KBSD 증기 분사식 버너는 상부 연소 보일러용으로 설계되었으며 사전 장착된 형태로 제공됩니다. 동적 윈드박스 덕분에 압력 손실이 낮으며, 낮은 부하 조건에서 연소가 안정적으로 이루어집니다. 모든 버너 장착 형태는 설치 및 유지 관리가 쉽도록 마련되어 있습니다.

  • 용량범위: 1.7 ~ 46.6MW

Design Data

  • 증기 용량:  25~120t/h
  • 설계 압력:  18 bar(g)
  • 설계 압력:  18~24bar
  • 증기 온도포화 상태에서 최대 +40ºC
  • 용량: 25,000~120,000 g/h

Ship types

  • VLCC tanker
  • Suezmax tanker
  • Aframax tanker
  • FPS unit
