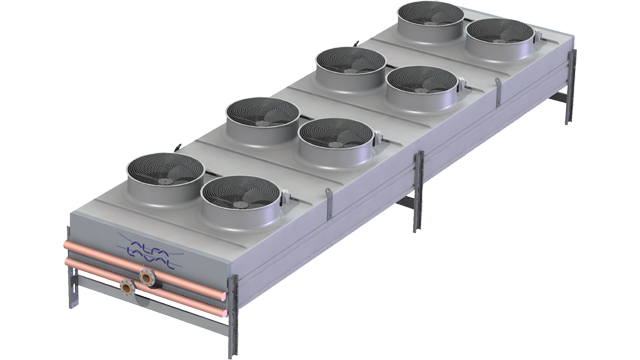

AlfaSolar SD

에어컨 및 냉장 설비에서 응축기 물을 냉각시키는 데 주로 사용되는 건식 냉각기. 가공 산업에서 AlfaSolar SD 드라이 쿨러는 다양한 공정 액체의 폐쇄 회로 냉각에 적합합니다. 광범위한 음압 레벨 대안으로,이 장치는 특히 소음에 민감한 환경에 적합합니다. 산업용 알파 솔라 드라이 쿨러는 수평 및 수직 공기 흐름 모두에 사용할 수 있습니다.

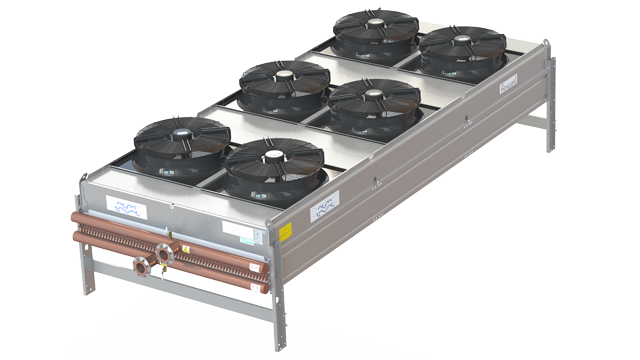

Solar S 640x360



Standard configuration

  • Coil
    구리 튜브 ø 12.7 mm 및 골판지 Alu 핀으로 제조 된 코일, 표준 핀 간격은 2.3 mm입니다. DIN 2642에 따른 플랜지 PN10 / 16.
  • Casing
    내 부식성 아연 도금 강판 (GS)의 케이싱 및 프레임 워크.
  • Fan motors
    다양한 팬 속도 실행 범위의 축 팬 (AC / EC). 914mm (1 ~ 14 팬) 또는 1240mm (1 ~ 7 팬)의 두 팬 직경으로 제공됩니다. 동봉 된 디자인 팬 모터, 보호 등급 IP-54, 등급 F 절연. AC 모터는 팬의 안전 스위치 (IP65)에 연결됩니다. 모든 팬에는 내 부식성 팬 블레이드와 팬 가드가 있습니다.

Options

사용 가능한 모든 옵션 및 추가 기술 사양에 대한 전체 개요는 제품 전단지를 참조하십시오.



Specifications

  • All liquids that do not corrode copper
  • Capacities: 40 up to 1,310 kW
    (water, EN1048)

Selection tools

AlfaSelect Air

These air heat exchanger products can be configured and selected using the AlfaSelect Air selection tool.
> AlfaSelect Air

Cold Room Calculator

Mobile app for iOS & Android to calculate the expected heat load for your cold room.
Cold Room Calculator

Additional product information

Find manuals, electrical drawings, CAD drawings, High Resolution pictures and certificates.

Technical documentation

사용 방법

알파라발 핀 코일 공기 열교환기는 공기와 냉매 또는 유체 사이에서 열 에너지의 최적화된 교환을 달성하도록 설계되었습니다. 공기 열교환기의 '심장'은 열교환된 표면을 증가시키기 위해 서로 연결된 튜브 뱀 모양과 핀으로 구성된 핀 코일입니다. 주요 설계 변수 (코일 재료, 코일 형상, 케이싱 설계, 팬 유형)의 조합으로 인해 공기 장치는 다양한 산업 분야에서 매우 다양한 용도로 사용되는 매우 다양한 열 교환기입니다. 알파라발은 다양한 응용 분야에 핀 코일 공기 열교환기 제품을 공급합니다.

Air-cooled liquid coolers (radiators/dry coolers)

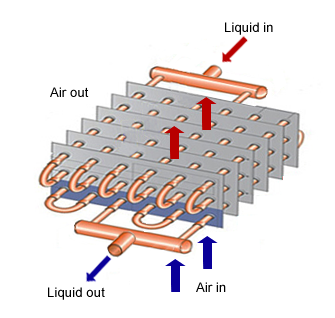

공기 열교환기는 다양한 공정 액체를 냉각시키는 데 사용될 수 있습니다. 이 적용을 위해 고온 공정 액체가 튜브를 통해 흐릅니다. 이 액체는 코일을 통과하는 비교적 차가운 주변 공기에 의해 냉각됩니다.
공정 액체 냉각을 위한 공기 열교환기는 '라디에이터'라고합니다. HVAC 애플리케이션 및 전체 에너지 시스템을 위한 공랭식 액체 냉각기는 '건식 냉각기'라고합니다.
