Fincoil Solar Max SXG

Fincoil Solar Max 헤비 듀티 드라이 쿨러는 종종 에어컨 및 냉장 설비에서 응축기 물을 냉각시키는 데 사용됩니다. 가공 산업에서 건식 냉각기는 다양한 공정 액체의 폐쇄 회로 냉각에 적합합니다. Fincoil Solar Max 범위는 사용 가능한 공간에 비해 높은 용량, 낮은 에너지 소비 및 낮은 음압이 필요한 경우에 특히 적합합니다.

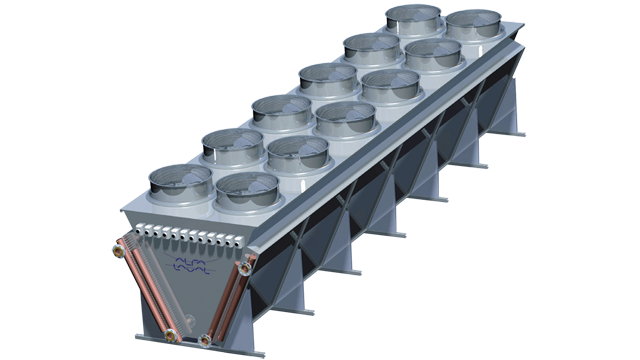

fincoil-solar-max-sxg 640x360



Standard configuration

  • Coil
    Coil manufactured from copper tubes ø 12.7 mm and corrugated Alu-fins, tube pitch 35 x 30.31 mm. Standard fin spacing is 2.3 mm.
  • Casing
    Casing and framework of corrosion resistant, hot dip galvanised sheet steel.
  • Fan motors
    2 to 12 axial fans available in a range of different fan speed executions, diameters 914 or 1240 mm. Enclosed design fan motors, protection class IP-54, class F insulation. Motors are wired to the fans’ safety switches (IP65) at the end of the unit. All fans have corrosion resistant fan blades and fan guards.

Options

For a full overview of all available options and additional technical specifications please refer to the product leaflet.

Specifications

  • All liquids that do not corrode copper
  • Capacities: 146 up to 1638 kW
    (water, EN1048)

Product selection

These air heat exchanger products can be configured and selected using the FincoilSelect selection tool.
> FincoilSelect

Cold Room Calculator

Mobile app for iOS & Android to calculate the expected heat load for your cold room.
Cold Room Calculator

Additional product information

Find manuals, electrical drawings, CAD drawings, High Resolution pictures and certificates.

Technical documentation

사용 방법

알파라발 핀 코일 공기 열교환기는 공기와 냉매 또는 유체 사이에서 열 에너지의 최적화된 교환을 달성하도록 설계되었습니다. 공기 열교환기의 '심장'은 열교환된 표면을 증가시키기 위해 서로 연결된 튜브 뱀 모양과 핀으로 구성된 핀 코일입니다. 주요 설계 변수 (코일 재료, 코일 형상, 케이싱 설계, 팬 유형)의 조합으로 인해 공기 장치는 다양한 산업 분야에서 매우 다양한 용도로 사용되는 매우 다양한 열 교환기입니다. 알파라발은 다양한 응용 분야에 핀 코일 공기 열교환기 제품을 공급합니다.

Air-cooled liquid coolers (radiators/dry coolers)

공기 열교환기는 다양한 공정 액체를 냉각시키는 데 사용될 수 있습니다. 이 적용을 위해 고온 공정 액체가 튜브를 통해 흐릅니다. 이 액체는 코일을 통과하는 비교적 차가운 주변 공기에 의해 냉각됩니다.
공정 액체 냉각을 위한 공기 열교환기는 '라디에이터'라고합니다. HVAC 애플리케이션 및 전체 에너지 시스템을 위한 공랭식 액체 냉각기는 '건식 냉각기'라고합니다.
