Olmi air cooler

Alfa Laval Olmi 에어 열교환기 제품군은 최대 613바의 압력과 최대 400°C의 온도를 견딜 수 있는 광범위한 조건에 적합합니다.

olmi ache 640x360

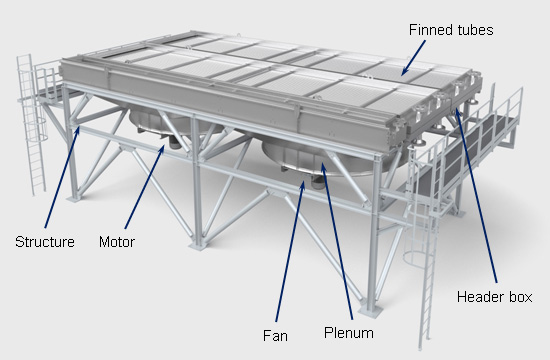

공냉식 열교환기는 정제장치와 가스, 석유화학 및 화학 설비에 사용되며, 가혹한 조건, 복잡한 설치 및 주요 적용분야에서 알파라발 고객의 요구를 위해 맞춤화됩니다.

공냉식 튜브 번들은 아래에 해당하는 모든 범위를 다룹니다.

  • 저합금 및 탄소강, 스텐레스 스틸, 듀플렉스 및 슈퍼 듀플렉스 스텐레스 스틸, 니켈 합금 및 티타늄.
  • 플러그, 커버 또는 고압 매니폴드 헤더 박스 설계.
  • 압출형, L-풋 또는 내장형 알루미늄 튜브 핀.

알파라발은 일반적인 구성품과 함께 추가적인 기능을 아래와 같이 제공합니다.

  • 노즐과 헤더연결 부분의 부하가 심한 상태에서 유한 요소 분석 헤더 박스 검사
  • 단조 방식의 최대 700Bar(g) 고압 설계(튜브 말단과 매니폴드 박스 IBW(Internal bore welding) 조인트 포함).
  • 플러그형 헤더 박스 로컬 튜브 말단과 튜브 시트 용접형 조인트 PWHT 스루 플러그 홀.
  • 저소음 팬 및 소음 감소 패널을 포함한 저소음 설계(76db(A) 전력 수준).
  • 분광 분석에 의한 공명 진동 방지 설계
  • 완전히 사전 조립된 모듈형 장치.
  • 흡입 조절창, 바이패스 조절창, 배기 조절창 및 외함으로 구성된 동결 방지 장치.
  • 주파수 변환기 캐비닛 및 컨테이너 장치의 설계 및 제조-MV/LV 변압기, MCC, PLC, 주파수 변환기 및 냉각 포함.

기술 데이터:

  • 최대 크기 및 중량: 최대 18m 핀 튜브 길이, 최대 4.4m 번들 폭, 30톤
  • 설계 압력 및 설계 온도:
  • 최대 613bar, 최대 400°C
  • 모터 범위: 5kW-45kW 주파수 변환기 및 완전한 캐비닛
  • 팬 크기: 1.8-5.5m
