AXP

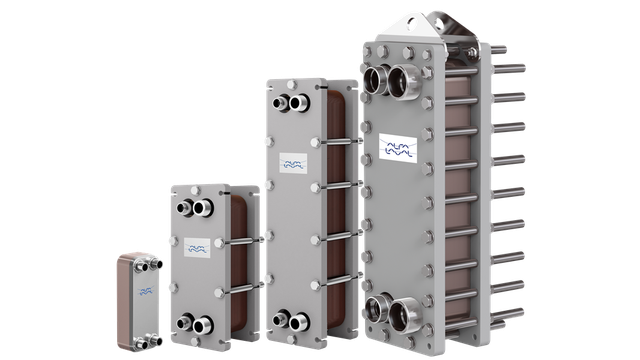

알파라발 AXP X-treme 압력 라인은 특히 압력 요건이 매우 높은 공조, CO₂ 및 기타 냉매 분야에서 사용하기 위해 특수 개발되었습니다.

阿法拉伐AXP钎焊板式换热器

용량 범위는 2~300kW 사이이며, 90°C에서 167 bar의 최대 PED 승인 압력, 400°F에서 2233psi의 최대 UL 승인 압력이 적용됩니다. 알파라발 AXP X-treme 압력 라인은 열 회수,

적용분야

  • CO₂ 온수 히트 펌프
  • CO₂ 슈퍼마켓 칠러(chiller) 설비
  • 상용 공조 시스템

알파라발 AXP X-treme 압력 라인은  R744/CO₂를 위한 미임계 및 초임계 적용분야의 냉매로 특별히 설계되었지만 고압이 요구되는 기타 유체에도 사용 가능합니다.

Features and benefits

  • Compact, durable designs with consistently high quality; ease of installation
  • Withstands high pressures up to 167 bar and 2233 psi
  • Extensive range of high pressure models providing cooling capacities from 2 to 300 kW
  • Cost efficient: space savings due to the compact design of brazed plate heat exchangers compared to shell-and-tube heat exchangers
  • Rapid response to temperature changes due to small hold-up volume and lower refrigerant charge
  • Optimized design for every duty with customized brazed plate heat exchanger configuration to customer’s own specifications
  • Widely recognized pressure vessel codes available as standard
  • Every brazed plate heat exchanger is pressure and leak tested before delivery, ensuring top quality products

사용 방법

Material

브레이징 판형 열교환기에서, 한 매체에서 다른 매체로 열 전달을 제공하는 데 사용되는 표면은 서로 위에 쌓인 얇은 주름진 AISI 316 스테인리스 강판입니다. 2 개의 매체는 플레이트의 가장자리 주위에 납땜된 구리 씰에 의해 플레이트 팩 내에서 밀봉됩니다. 이로 인해 기존 설계와 달리 열교환기가 열 전달에 능동적으로 기여하는 표면만으로 구성되어 전체 효율이 크게 향상됩니다.

Design

플레이트와 코너 포트 사이에 형성된 채널은 매체가 대체 채널을 통해 흐르도록 배열되어있어 가장 효율적인 열 전달을 달성하기 위해 항상 역류 흐름 패턴을 유지합니다.

플레이트 사이의 접점도 브레이징되어 고압 및 고온의 영향을 견딜 수 있습니다. 압력 피크와 온도는 재료 내에서 상당한 물리적 스트레스를 유발하며, 알파라발 연구는 탄력성이 높고 긴 서비스 수명을 제공하는 설계를 보장하기 위해 이러한 현상의 세부 사항에 중점을 두었습니다.
