CBAQ

Alfa Laval CBAQ 브레이징 판형 열교환기는 HVAC 응용 제품을 대상으로 합니다. 이 제품군은 열 성능을 보장하기 위해 액체-액체 브레이징 및 퓨전 본드 플레이트 열 교환기 (LLBF) 인증 프로그램을 통한 AHRI Certified®입니다. 성능 인증은 제조업체의 게시된 등급에 따라 제품의 성능을 검증합니다. 열교환기는 지역 에너지 시스템, 식수 가열 및 자유 냉각 시스템과 같은 응용 분야에 사용됩니다.

CB series brazed plate heat exchanger

AAHRI (Air Conditioning, Heating and Refrigeration Institute) 표준 400 인증은 열 성능에 대한 독립적 타사 검증입니다. AHRI는 인증 프로그램과 표준을 통해 고객이 에너지를 절약하고 생산성을 향상 시키며 더 나은 환경을 보장 할 수 있도록 노력하고 있습니다.

AHRI Certified ™는 난방, 환기, 냉방 및 상업용 냉장 장비에 대한 신뢰할 수 있는 성능 보증 마크입니다. 이 마크를 획득한 제품은 제조업체가 발표한 주장에 따라 성능을 보장하기 위해 엄격하고 독립적인 연례 평가를받습니다. HVACR 장비 및 구성 요소 성능을 인증하면 소비자는 독립적으로 검증된 성능 등급을 기준으로 제품을 비교할 수 있습니다. AHRI Certified ™ 제품을 찾으려면  AHRI directory로 이동하십시오.

AHRI Certification Procedures and Benefits

AHRI 표준에 따라 제품을 인증하기 위해 제조업체는 성능 평가 및 잠재적 인증을 위해 사양 및 성능 데이터를 AHRI에 제출합니다.

인증되면 구매자와 사용자는 다음을 보장 할 수 있습니다.

  • 판형 열교환기는 제조업체의 공개 등급에 따라 작동합니다.
  • 제품 성능은 특정 용도에 따라 쉽게 비교할 수 있습니다.
  • 브레이징 판형 열교환기의 CBAQ 제품군은 기존 열교환기 HVAC 설비에 비해 많은 장점을 가지고 있습니다. 뛰어난 열 전달 효율로 모든 CBAQ 장치가 매우 컴팩트합니다. 결과적으로 설치 공간이 제한되어 있어도 대용량 업무를 처리 할 수 ​​있습니다.
  • 납땜 구조는 가스켓을 제거하여 온도 및 / 또는 압력이 높은 응용 분야에 CBAQ 장치를 이상적으로 만듭니다. 지역 난방 및 광범위한 난방, 냉방 및 수돗물 솔루션이 그 예입니다.
  • CBAQ 범위의 장치는 다양한 크기와 용량으로 제공됩니다.

Cost effective for everyone involved

End-users

  • Reduces lifetime operating costs significantly by assuring a more energy-efficient system
  • Ensures full investment value by reducing costs for field tests and additional component performance margins

Consultants

  • Allows for the design of a system in which all the major components are independently performance certified
  • Ensures that targets on power consumption and climate control can be met
  • Provides a verifiable basis for heat exchanger selection
  • Protects the owner and consulting engineer from performance concerns during commissioning and after installation

Contractors

  • Ensures that all certified plate heat exchangers included in proposals will deliver the stated thermal performance
  • Reduces troubleshooting time during commissioning and after start-up

The Air-Conditioning, Heating, and Refrigeration Institute (AHRI) Product Performance Certification Programme is a voluntary programme, administered and governed by AHRI, which ensures that various types of heating, ventilation, air conditioning, refrigeration, and water heating products perform according to manufacturers’ published claims.

Products that are certified through the AHRI Product Performance Certification Programme are continuously tested, at the direction of AHRI, by an independent third-party laboratory, contracted by AHRI, to determine the product’s ability to conform to one or more product rating standards or specifications.

사용 방법

열전달 기술은 서로 다른 온도에서 두 물질을 서로 가깝게 가져 와서 서로를 가열하거나 냉각시키는 것입니다.

Design

브레이징 판형 열교환기는 얇은 주름진 스테인레스 강판으로 구성되며 판 패키지에 쌓여 순수 구리로 브레이징 됩니다.

브레이징 재료는 접촉점에서 플레이트를 밀봉하고 고정하여 최적의 열 전달 효율과 압력 저항을 보장합니다. 플레이트 설계는 가능한 가장 긴 수명을 보장합니다. 스테인레스 강판을 함께 납땜하면 개스킷과 두꺼운 프레임 판이 필요하지 않습니다.

알파라발의 연구는 압력 피크와 빠른 온도로 인해 재료 내에 상당한 물리적 스트레스가 발생하며, 이러한 설계는 매우 탄력적이고 긴 서비스 수명을 제공하기 위해 이러한 현상의 세부 사항에 중점을 두었습니다.

Working principle

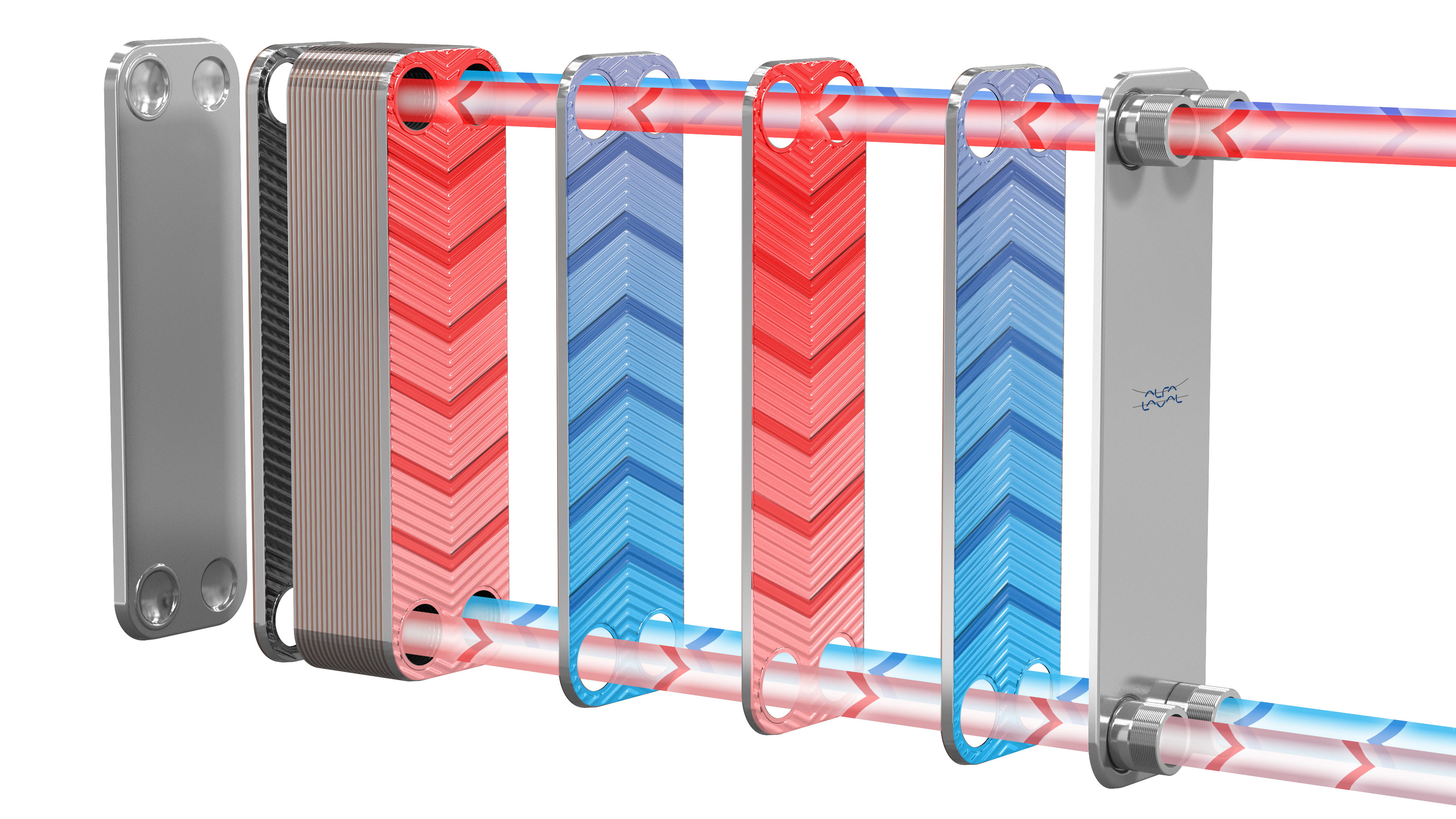

유체의 채널은 플레이트 사이에 형성됩니다. 가장 효율적인 열 전달을 달성하기 위해 두 유체는 역류 흐름 패턴으로 대체 채널로 흐릅니다. 한 유체에서 다른 유체로 열 에너지가 전달되는 것은 큰 표면에서 발생합니다. 플레이트의 주름은 열을 최대한 효율적으로 전달하기 위해 최대 난류를 유발하고 두 유체 흐름의 분배를 균일하게 하도록 특별히 설계되었습니다.

Material

플레이트와 연결부는 스테인레스 스틸로 만들어졌습니다. 브레이징 재료는 순수 구리로 만들어집니다.

Cleaning

열교환기의 난류는 자체 세정 효과가 있습니다. 하지만 추가 세정이 필요한 경우 CIP에 대해 자세히 알아보십시오. (Cleaning-in-place).
