알파라발 AlfaCond는 진공 상태에서 증기를 응축하도록 특수 설계되었습니다. 이런 판형 표면 콘덴서는 증발 시스템의 진공 콘덴서, 바이오에탄올 설비 에탄올 콘덴서, 제당 공장의 팬 증기 콘덴서, 소규모 발전소의 터빈 콘덴서와 같은 분야에서 사용하기에 적합합니다. 컴팩트한 설계 방식의 알파라발 AlfaCond는 협소한 공간에 설치하기 쉽습니다.

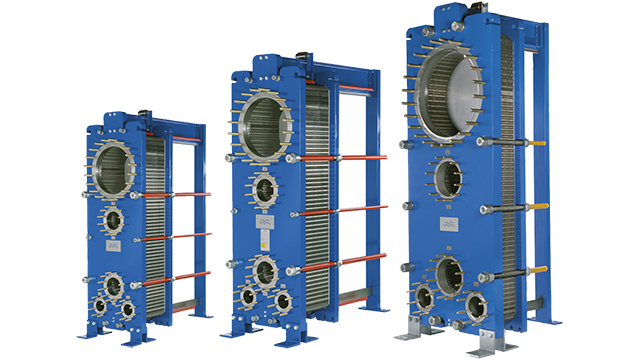

Alfa Laval AlfaCond condensers

알파라발 AlfaCond는 낮은 압력에서 증기를 액체로 응축하도록 특수 설계된 세계 최초의 판형 콘덴서입니다. AlfaCond는 장치의 3배 크기의 기존 쉘-튜브형 콘덴서만 설치가 가능했던 곳에 컴팩트하고 효율적인 콘덴서를 설치할 수 있는 좋은 기회입니다.

알파라발 AlfaCond 판형 콘덴서는 증발 결정화 시스템의 진공 콘덴서 분야, 연료 에탄올 생산 설비의 에탄올 콘덴서, 소규모 발전소의 터빈 콘덴서와 같은 분야에 이상적입니다.

알파라발 AlfaCond는 전통적으로 이런 산업에서 사용되던 직접 콘덴서 및 부피가 큰 간접 쉘-튜브형 콘덴서의 최적의 대안입니다.

Benefits

  • Optional sub-cooling of condensate and non-condensable gases
  • Flexible configuration
  • Easy to install
  • High serviceability
  • Access to Alfa Laval’s global service network

사용 방법

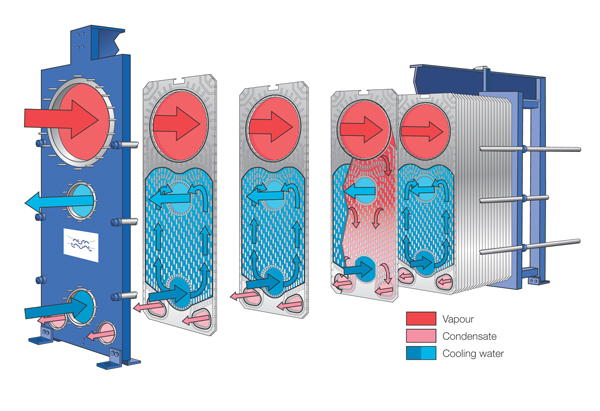

AlfaCond plate condenser

The heat transfer area of a gasketed plate-and-frame heat exchanger con sists of a series of corrugated plates, assembled between the frame and pressure plates, which retain the design pressure. The sealing between the plates on the AlfaCond alternates between laser welds and gaskets. It has a unique porthole configuration that is specifically designed for vacuum condensation. Vapour condenses in the welded channel and the cooling water passes through the gasketed channel.

The channel gap size is asymmetric with a larger gap on the vapour side and a smaller gap on the cooling water side. The result is a very low pressure drop on the vapour side and high velocity and turbulence on the cooling water side. Together, these maximize heat transfer efficiency and minimize fouling.
