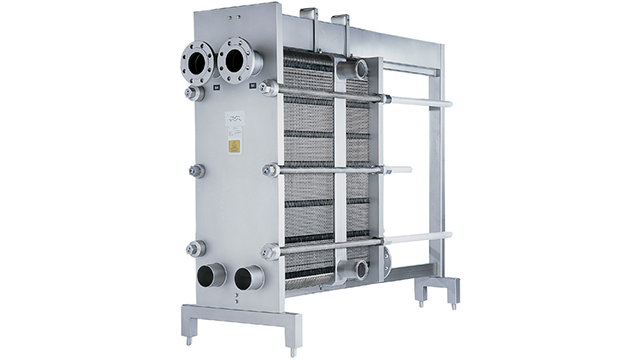

M line

Alfa Laval M 제품군의 가스켓 판-프레임형 열교환기는 탄산 음료 등과 같은 높은 설계 압력(> 10바/ 145psi)에 사용됩니다. 광범위한 판 및 가스켓 유형은 유제품, 식품, 음료, 제약 사업 영역의 위생 및 유틸리티 응용 분야에서 저온 살균, 기타 가열, 냉각 작업에 필요한 식품 접촉 재료(FCM) 요구 사항을 준수합니다.

阿法拉伐 M 系列卫生级板式换热器-Alfa Laval M Series Sanitary Plate Heat Exchanger

고압 위생 공정 및 유틸리티 어플리케이션을 위한 열교환기

  • 높은 설계 압력 전용 설계
  • 높은 수준의 서비스 용이성 - 개봉, 검사, 청소가 용이하고 CIP(Cleaning-in-Place)용으로 설계된 FDA 준수 가스켓
  • 광범위한 누름 깊이와 V자형 패턴 및 다양한 주름 덕분에 오염을 방지하고 열 효율이 높음
  • 유연함 - 공정 매개 변수가 변경되면 판을 추가 또는 제거하거나 다른 판과 재료를 결합하여 열 전달 영역을 수정할 수 있음
  • 저온 살균으로 공간, 배관 및 비용을 절감하는 멀티 섹션 열교환기에 적합

작업 최적화 : M 라인 고압 열교환기는 세 가지 크기로 제공되며 다양한 판 유형으로 작업하여 작업 시 최적의 성능을 보장합니다.

.
Clip plate

다양한 위생 요구에 맞는 플레이트 유형

BaseLine & M 라인에 사용할 수 있는 플레이트 유형은 두 가지입니다.

  • V자형 플레이트 패턴은 높은 열효율뿐 아니라 제품의 양호한 분포를 보장하며 다양한 산업 분야에서 널리 사용되고 있습니다.
  • Gemini 이중 벽 플레이트는 완벽한 혼합 방지 설계를 보장합니다. 이 밸브는 함께 프레스된 두 개의 플레이트로 구성되어 있으며 플레이트를 통해 누출이 발생해도 유체 간 교차 오염이 방지됩니다.

초콜릿 패턴 디스트리뷰션 영역은 유체가 전체 플레이트에 고르게 분포되도록 하여 오염을 유발할 수 있는 정체 구역을 피할 수 있습니다.

초콜릿 패턴 디스트리뷰션 영역은 유체가 전체 플레이트에 고르게 분포되도록 하여 오염을 유발할 수 있는 정체 구역을 피할 수 있습니다.

사용 방법

.

채널이 플레이트 사이에서 형성되며 코너 포트가 설치되어 있어 두 가지 유체가 양 채널로 흐르도록 합니다. 열은 채널 사이의 플레이트를 통해 전달되며 여기에서 가장 효율이 높은 역류 흐름이 발생합니다. 플레이트에 있는 주름은 플레이트 간의 통로가 되며 인접 플레이트에 대해 각 플레이트를 지지하고 난류를 촉진하여 열전달 효율을 높입니다. 당사의 열 설계 엔지니어는 최대의 열 성능을 제공하고 압력 강하를 최소화하면서 고객의 작업 요구에 적합한 모델 및 구성을 설계하고 선택할 수 있도록 도와줍니다.

Alfa Laval 위생 액체/액체 GPHE

Alfa Laval 멀티 섹션 저온 살균기 GPHE

멀티 섹션 위생 GPHE

.

기능

조절 가능한 받침대

베어링 박스

연결 플레이트 롤러

긴 너트

고정 볼트 헤드

키 홀 볼트 개구부

잠금 와셔

압력 플레이트 롤러

조임 볼트 커버

. .
