인쇄 회로 열교환기

알파라발 인쇄회로 기판형 열교환기(PCHE)는 동급 원통다관형 열교환기보다 최대 85% 작고 가벼우며 탁월한 내구성 및 신뢰성, 열전달율을 가지고 결합합니다. 독특한 설계로 뛰어난 성능, 낮은 설치 및 운영 비용, 향상된 안전성을 제공합니다. 각 장치는 사용자의 요구에 따라 맞춤 제작할 수 있습니다.

阿法拉伐印刷电路板换热器(PCHE)-printed circuit heat exchangers

최소의 설치 공간에서 최고의 효율을 달성

  • 사용 위치와 필요한 적용 방식에 따라 완전히 맞춤 제작할 수 있는 100% 스테인리스강 구조
  • 최대 1,000barg(14,500psi)의 압력과 -196°C(-320°F)~800°C (1472°F)의 온도를 견딜 수 있는 견고한 설계
  • 프로세스 내에서 1°C 접근 온도 허용
  • 유체 압력 맥동 및 유체 유동 유발 진동에 대한 내성
  • 미국기계학회 보일러 및 압력 용기 규격(Section VIII, Division 1 with U Certification Mark) 및 유럽적합성 마킹(CE Marking, PED 2014/68/EU에 의거) 준수

알파라발 인쇄회로 기판형 열교환기는 선박 및 해양, 에너지 그리고 오일 및 가스 응용 분야의 지속 가능성을 향상시키는 초소형 솔루션입니다. 광화학적으로 에칭된 유체 채널은 열적 성능이 탁월하며 첨단 확산접합을 통해서 열 전달 영역으로 채워진 일체형 코어를 구성합니다. 결과적으로 최소의 설치 면적에서 최고의 효율을 달성함으로써 수명주기 비용을 최소화합니다.



응용 분야

Alfa Laval 인쇄회로 기판형 열교환기는 다른 용접식 판형 열교환기의 용량을 능가하며 청정 및 고압 용도에서 비할 수 없는 작은 부피로도 높은 효율성을 달성하기 위해서 특별히 설계되었습니다. 견고한 설계는 진공에서 1000barg(14,500psig)에 이르는 압력을 안정적으로 처리할 수 있습니다.



일반적은 선박 및 해양 분야 응용에는 연료가스공급계통(FGSS)의 고압 기화기, 부유식 저장·재기화 설비(FSRU)의 LNG 재기화 그리고 SRV™ 선박 등이 있습니다. 에너지 부문에서 인쇄회로 기판형 열교환기는 가스 처리 및 극저온 LNG 설비에 사용됩니다. 일반적으로 해상 가스 압축 시스템, 탄화수소 및 노점(water dewpoint) 설비 등이 있습니다. LNG 분야에서 고에너지 회수가 필요한 경우 엔드 플래시 가스 및 BOG 처리 설비에 사용됩니다. 또한 발전 부문에서 터빈 연료 가스 전열 및 초임계 이산화탄소 설비에 사용되기도 합니다.

기술 자료

설계 압력

CE/PED 진공 ~ 1000barg(14,500psig)
ASME 진공 ~ 1000barg(14,500psig)

설계 온도

316/316L SST –196°C(극저온) ~ 800°C (–321°F ~ 1,472°F)

연결부

2–30인치(일반, 조절 가능)

표준 재질

316L SST(요청 시 다른 재질 사용 가능)

치수/중량:

요청 시 몇 킬로그램에서 수 톤에 이르는 범위에서 고객의 필요를 충족할 수 있습니다.

사용 방법

.

Alfa Laval Printed circuit heat exchanger

작동 원리

인쇄회로 기판형 열교환기는 접합된 판의 양면에 적용된 둘 또는 그 이상의 매체로 작동합니다. 양면에 고압의 유량을 형성하는 것이 가능하며 2D 또는 3D 판 패턴을 최적화하여 필요한 전열 길이와 강압을 보장할 수 있습니다.

설계

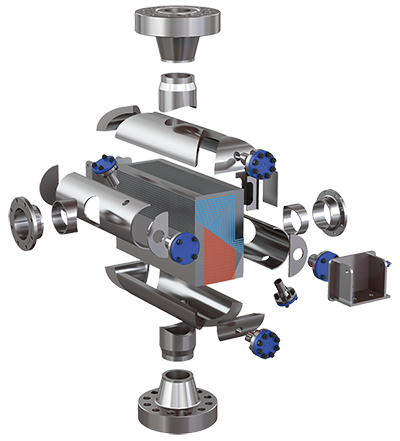

인쇄회로 기판형 열교환기 설계는 평면 시트에 화학적으로 에칭된 복잡한 유량 패턴을 적용합니다. 이 유량 패턴은 각 고객의 특정 용도에 최적화함으로써 필요한 열적 및 유체 특성을 제공합니다. 각 유량 회로 플레이트 패턴은 다양하기 때문에 대칭적인 유량과 최적화된 2상 거동을 구현할 수 있습니다. 그런 다음 개별 플레이트를 하나의 블록으로 쌓은 후에 첨단 용광로에서 고온고압으로 확산결합합니다. 복수의 블록을 용접으로 결합해서 필요한 열용량 또는 열 전달 면적을 만들 수 있습니다. 입구 및 출구 매니폴드, 고객 맞춤 연결 및 (필요할 경우) 배출, 환기 또는 청소를 위한 연결부를 완성된 코어에 용접으로 연결해서 열교환기를 완성할 수 있습니다. 316L 스테인리스강에 최대 1000barg(14,500psiG)의 설계 압력이 이러한 형상으로 달성할 수 있습니다. 열전달 면적은 사용자 요구에 따라 조절할 수 있습니다.

.

차이를 만드는 고유한 기능

Alfa Laval은 열전달 기술에서 80년 이상의 경험을 보유하고 있으며 설비의 성능, 안정성 및 지속 가능한 파급력을 높이기 위해서 혁신적 기술을 지속적으로 개발하고 있습니다. 당사의 인쇄회로 기판형 열교환기는 다른 제품에선 볼 수 없는 많은 고유한 기능을 갖추고 있습니다.

OptiBond™

고압 요구를 충족하기 위한 견고하고 컴팩트한 솔루션

첨단 확산결합 기술을 통해서 극도로 컴팩트한 판형 열교환기 내에서 최고의 내구성과 열효율을 구현합니다.

더 알아보기

Alfa Laval PCHE with 3DPlate3DPlate™

결빙 조건에서도 폐색 방지

특허 등록된 3D 플레이트 패턴은 극저온 설비에서 글리콜 같은 수성 유체를 사용할 때 최고의 효율성과 최대의 가동 시간을 유지합니다.

더 알아보기

.

전문가와 상담하십시오.

당사는 인쇄회로 기판형 열교환기의 혜택에 대해서 논의하고 고객의 설비 운영을 당사가 개선할 수 있는 방법을 보여주고자 합니다.
