30,000대 이상 판매되어 세계 전역에서 어려운 작업을 도맡고 있는 Compabloc은 열 교환 분야의 챔피언으로 통합니다. 레이저 용접 구조로 되어 있어 활동적인 매질을 사용하는 고압, 고온 환경의 작업에서 탁월한 신뢰성을 발휘합니다. 또한 Compabloc은 기존의 shell-and-tube 열교환기 솔루션보다 열 효율이 3배에서 5배나 높고, 더 컴팩트한 디자인 덕분에 설치 및 서비스가 훨씬 간편합니다.

Compabloc 640x360 isolated

지속 가능성을 높이는 방법 알아보기

  • 탁월한 열교환기 성능 위에 오염물 발생을 최소화하여 최고의 열 효율과 에너지 절감 효과 발휘
  • 유연한 흐름 구성으로 비대칭 흐름​을 쉽게 처리
  • 한 대의 장치 안에서 온도 교차가 일어나므로 에너지 회수율 극대화, 전기 요금 감소, 프로세스 성능 향상
  • 부식 문제를 야기할 수 있는 균열이 없어 완전한 100% 기계적 세정 가능
  • 궁극의 신뢰성을 자랑하는 레이저 용접판

Alfa Laval Compabloc은 매질, 압력 또는 온도 조건이 까다로운 작업에서 효율적인 열 교환 성능을 발휘하는 것으로 입증된 솔루션입니다. 또한 프로세스에 대한 심층 지식을 갖춘 유일한 공급업체와 숙련된 전 세계 전문가 네트워크의 지원을 받을 수 있는 제품이기도 합니다. 신뢰할 수 있는 고효율 기술과 장기적으로 의지가 되는 파트너의 조합이야말로 지속 가능성을 높이는 비결입니다.

Service for Compabloc

Check out our many service offerings as well as our useful tips on how to keep your Compabloc in tip top condition.

.

Alfa Laval 전문가 소개

지속 가능성 향상

열 교환 챔피언

지속 가능성을 개선하기 위한 올바른 지원

Improving sustainability with welded solutions

챔피언을 선택해야 하는 6가지 이유

입증된 신뢰성

사람들이 Alfa Laval Compabloc을 선택하는 이유는 간단합니다. 제대로 작동하고, 이미 30,000대 이상 판매된 실적이 있기 때문입니다. 여기에 Alfa Laval의 입증된 제조 솔루션과 기술 솔루션이 우수한 신뢰성과 긴 작동 수명을 보장합니다. 수십 년간 쉬지 않고 작동해 온 Compabloc 중 대부분이 아직도 최고의 성능을 발휘하고 있습니다.

지속 가능성 향상을 위한 솔루션

열 효율이 높은 Compabloc을 열 회수에 이용하면 열 회수율이 높아지고, 보일러 연료 소비량이 줄어들고, CO2 배출량도 감소합니다.

간소한 유지보수로 성능 향상

Compabloc은 오염물 발생이 최소 수준으로 세척 간격이 기존의 열교환기보다 확실히 더 길기 때문에 생애 유지보수 비용이 적게 듭니다. 또한 저온 및 고온 양측의 모든 채널을 하이드로 제트로 완전히 세척할 수 있는 유일한 용접식 열교환기로서, 세척할 때마다 100%의 성능​을 되찾을 수 있습니다.

생산량 증가 및 설치비 절감

가열이나 냉각과 관련된 병목 현상은 흔히 보다 효율적인 열교환기로 해결할 수 있습니다. Compabloc은 크기가 작아 동일한 공간에 훨씬 더 강력한 성능을 담을 수 있고, 아니면 다른 종류의 장비를 위한 여유 공간을 확보할 수 있습니다. 따라서 설치 비용도 적게 듭니다.

몇 개월 안에 투자 회수

높은 에너지 효율과 저렴한 설치 및 유지보수 비용이 합쳐진 Compabloc은 shell-and-tube 열교환기나 기타 용접식 판형 열교환기 등 다른 기술에 비해 투자금 회수 시간이 훨씬 짧습니다. 몇 개월 안에 장비 구입 비용이 회수되는 경우도 종종 있습니다.

어떤 작업이든 가능

Compabloc은 특정한 작동 및 설치 조건에 맞게 다양한 크기로 맞춤 제작됩니다. 프레스 및 용접 가공이 가능한 거의 모든 소재로 제작할 수 있습니다.

응용 분야

응축 작업

유동 경로가 짧고 횡류 면적이 넓은 Compabloc은 낮은 압력 강하와 높은 효율성이 보장되므로 응축 작업에 이상적입니다. 열 전달률이 높고 오염물 축적은 적기 때문에 장기적인 효율성과 지속적인 성능을 생각한다면 Compabloc이 최고의 선택입니다. 결과적으로 Compabloc은 기존 솔루션보다 2배에서 4배 더 효율적으로 응축 작업을 수행합니다. 장치 상단을 빠져나온 증기는 전열판 조합을 통과하면서 차가운 판 위에 응축되고, 응축수는 아래쪽으로 배출됩니다. 이 증기에 응축되지 않는 기체가 들어 있는 경우, 별도의 분리 장치 없이도 응축되는 쪽을 2회 통과하면서 Compabloc 내부에서 기체와 액체가 분리되도록 설계할 수 있습니다. 응축은 주로 1차 통과에서 발생합니다. 2차 통과에서는 비응축성 기체의 과냉각이 이루어지며, 이를 통해 분무 입자도 제거합니다.

액체-액체 가열 및 냉각 용도

Shell and tube 열교환기보다 효율성이 3배에서 5배 더 높은 Compabloc은 액체-액체 열교환기(히터, 쿨러, 교환기)로 사용하기에 이상적입니다. 장치 하나로 온도 교차를 처리할 수 있고 온도 차이가 최소 3°C(5.4°F)에 달하는 Compabloc은 상당한 에너지 절감 효과를 발휘합니다. 또한 Compabloc은 유연한 흐름 구성 덕분에 비대칭 흐름도 쉽게 처리합니다. 이 경량 장치는 수직 설치 방식이므로 설치 문제가 있으면 즉석에서 해결할 수 있습니다.

Compabloc을 재가열기로 사용

높은 열 효율, 작은 크기, 낮은 정수두(static head)​, 최소한의 오염물, 손쉬운 세척 등의 장점을 가진 Compabloc은 완벽한 재가열기입니다. 열사이펀 또는 강제 순환식 재가열기로 사용할 수 있습니다. Compabloc을 사용하면 재가열기의 용량을 손쉽게 늘려 크기가 동일한 기존 열교환기의 최대 두 배에 달하는 용량을 제공하는 한편 증류탑 설치 비용을 절감할 수 있습니다. 크기가 작아 보유 부피와 체류 시간이 기존의 열교환기에 비해 매우 작은 수준이며, 따라서 유체의 열 분해가 줄어듭니다. 결과적으로 프로세스가 더 빨리 시작되고, 사양에 맞지 않는 공​정 유체로 인한 비용도 적게 듭니다.

사용 방법

.

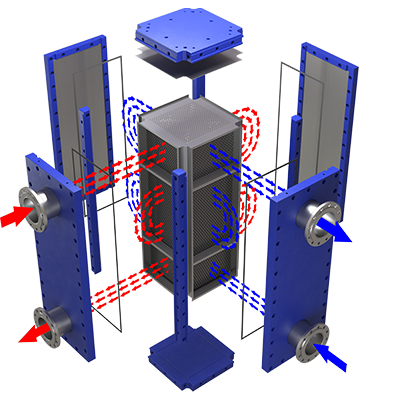

Compabloc - Exploded view

모든 Compabloc의 중심부에는 스테인리스 스틸 또는 기타 부식 방지 소재의 골판지형 열 전달판이 교대로 레이저 용접되어 채널을 이루며 쌓여 있습니다.

양 채널을 통해 고온 스트림과 저온 스트림이 흐릅니다. 골판지형 열 전달판이 강한 난류를 만들어내면서 비슷한 shell-and-tube 열교환기보다 50-80% 작은 열 전달 면적으로 훨씬 더 높은 열교환기 효율을 달성합니다. 이 유동 난류는 오염물의 축적도 줄여 줍니다. Compabloc은 독특한 판형 설계 덕분에 열교환기 내부에 사각 지대가 없습니다.

Compabloc의 두 흐름은 배플을 사용하여 싱글패스 또는 멀티패스로 구성할 수 있습니다. 고온 측과 저온 측의 통과 횟수를 따로 선택할 수 있기 때문에 양쪽의 유속이 크게 다르더라도 열 전달을 최적화​하는 것이 가능합니다. Compabloc의 이렇게 독특한 유연성은 언제나 필요한 작업에 맞게 정확히 최적화할 수 있음을 의미합니다. 완전 진공 상태를 견디도록 만들어진 이 배플은 향후 설계 조건의 변화에 따라 다시 배치할 수 있습니다.

Compabloc 장치에는 역류가 있으며 장치 한 대 안에서 온도 교차 프로그램으로 작동할 수 있습니다. 이 경우 온도 차이는 최소 3°C(5.4°F)에 달하여 에너지 회수율이 극대화됩니다. Compabloc은 크기가 작고 무게가 가볍기 때문에 증류탑 상단에 설치하거나 지지 구조물에 달아 매는 등 어디에나 설치가 가능합니다.

Compabloc - 싱글 패스 콘덴서

Compabloc - 투패스 콘덴서

Compabloc 액체-액체

Compabloc 재가열기
