용접식 스파이럴 열교환기

알파라발 스파이럴 열교환기는 열 교환 분야의 가장 까다로운 난제를 처리하도록 설계되었습니다. 오염물 문제, 압력 강하와 설치 공간​으로 인한 문제 등에서 액체-액체 작업 및 2상 작업의 완벽한 문제 해결사로 활약합니다. 견고하고 효율적이며 컴팩트하게 설계되어 설치 비용과 유지보수 비용이 낮을 뿐더러, 오염물이 거의 쌓이지 않는 것으로 유명합니다.

알파라발 스파이럴 열교환기로 지속 가능성 향상

  • 오염이 심하고 점성이 높거나 미립자가 있는 매질을 사용하는 작업에서 오염 또는 막힘을 최소화하여 가동 시간 보장
  • 열기 쉽게 설계되어 세척이 빠르고 간편하며, 유지보수 비용 저렴
  • 배관 작업과 철강 구조물이 적어 저렴한 설치 비용
  • 비슷한 Shell and tube 열교환기 보다 2-3배 더 높은 열 효율 덕분에 우수한 에너지 절약 및 배출 감소 효과
  • 장비 맞춤형 제작을 통해 구체적인 작업에 꼭 맞는 열 적합성 발휘
알파라발은 스파이럴 기술 분야에서 50년 이상의 경력을 가진 유일한 공급업체입니다. 오늘날 알파라발 스파이럴 열교환기는 전 세계 공장에서 작동 중이며, 석유화학, 정유, 제강, 펄프 및 제지, 광물 가공(금속, 광석), 폐수 처리(시립 및 산업), 제약, 식물성 기름 정제, 천연가스 운송 등의 산업에서 어려운 문제를 해결하고 있습니다.
.

문서

Service for Alfa Laval spiral heat exchangers

Check out our many service offerings as well as our useful tips on how to keep your spiral heat exchanger in tip top condition.

모델

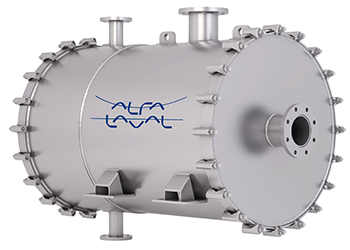

액체-액체 작업을 위한 SpiralPro

Alfa Laval의 SelfClean™ 구조로 제작된 SpiralPro 모델 열교환기는 더러운 유체, 슬러지, 유제, 슬러리, 섬유 또는 입자가 많은 액체를 취급해야 할 때 현명한 선택입니다. 유체가 단 하나의 채널을 통해 계속 흘러가므로 모든 침전물을 유동력으로 긁어내고, 채널에서 반대쪽 끝으로 "밀어냅니다."

SpiralPro 모델은 컴팩트하기 때문에 대형 Shell and tube 열교환기 여러 대를 SpiralPro 교환기 한 대로 교체하는 경우도 흔합니다. 이로써 유지보수 및 세척 요구가 줄어드는 한편 인프라 측면에서도 상당한 장점이 됩니다. 장치를 세척할 때는 손쉽게 덮개를 벗기고 하이드로 제트로 세척하면 됩니다.

응용 분야

  • 고형분, 섬유, 용액, 슬러리, 슬러지가 함유된 더러운 액체
  • 액체-액체의 예열, 가열, 냉각, 교환, 열 회수

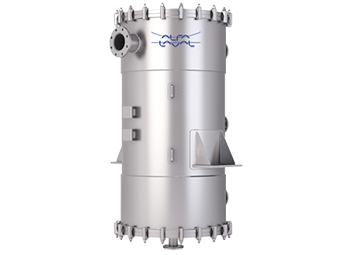

증기 가열기 작업용 SpiralPro

Alfa Laval SpiralPro

SpiralPro 모델 열교환기는 오염이 심한 액체의 증기 가열 단계가 있는 작업에 알맞게 최적화되어 있습니다. 모든 SpiralPro 장치가 그렇듯이 이 제품도 간편하게 접근하여 하이드로 제트로 빠르고 쉽게 세척할 수 있습니다.
또한 역류를 통해 대단히 작은 온도 차이를 만들어 열 효율을 극대화합니다.

응용 분야

  • 고형분이나 섬유, 용액, 슬러리, 슬러지가 함유된 더러운 액체 및 기타 증기 가열이 필요한 까다로운 유체

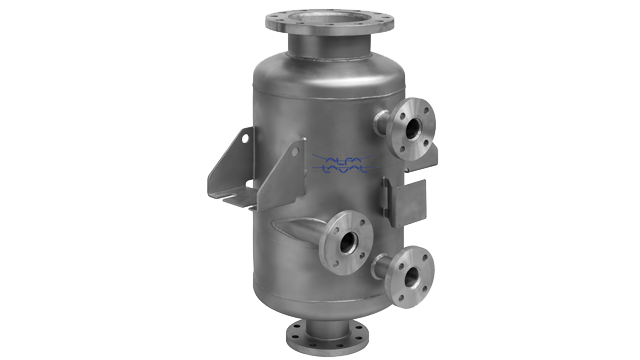

진공 응축 및 증발 작업을 위한 SpiralCond

Alfa Laval SpiralCond

SpiralCond 모델 열교환기는 응축과 증발(재가열)이 모두 일어나는 까다로운 2상 작업을 위한 고효율 솔루션입니다. 컴팩트한 설계의 SpiralCond는 수직 구조로 되어 있어 유사한 Shell and tube 열교환기에 비해 설치 면적이 매우 작고, 그와 동시에 지지 구조물과 배관의 복잡성도 적습니다.

SpiralCond 장치는 역류가 아니라 횡류를 사용합니다. 각 장치는 필요한 작업에 맞게 완전히 맞춤 제작되며, 채널 간격도 최적의 압력 강하를 위해 조정됩니다. 따라서 SpiralCond는 진공 응축 용도에 이상적입니다.

응용 분야

  • 가스: 순수한 증기 및 불활성 가스 혼합물
  • 증기/액체: 탑 콘덴서, 환류식 응축기, 진공식 응축기, 환기식 응축기, 오염 유체와 재가열기, 가스 냉각기

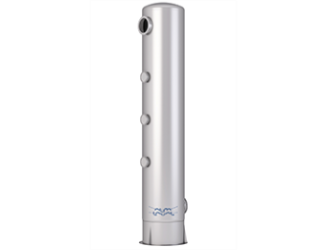

적층식 탑 구성의 SpiralCond

Alfa Laval SpiralCond

여러 가지 냉각 매질을 사용하는 응축 및 증발 용도의 경우, Alfa Laval SpiralCond 모델 열교환기를 증류탑 하나에 통합하여 제공할 수 있습니다. 독립형 SpiralCond 장치 한 대와 마찬가지로 이 구성에서도 횡류를 사용하며 진공 상황에서 발생하는 극도로 낮은 압력 강하를 위한 개방 채널을 갖추고 있습니다.

SpiralCond는 효율이 매우 높기 때문에 기존의 증류탑 솔루션에 비해 탑의 길이가 짧고 직경은 더 작으며, 따라서 인프라 및 설치 비용이 대폭 절감됩니다.

응용 분야

  • 증기-액체: 탑 콘덴서, 환류식 응축기, 진공식 응축기, 환기식 응축기
.

Alfa Laval 전문가 소개

용접식 스파이럴 열교환기로 지속 가능성 향상

독특한 설계와 제조 전문성

프로세스의 지속 가능성 향상

궁극의 문제 해결사

Alfa Laval 용접식 열교환기는 에너지 효율과 열 회수율을 극대화하고, 광범위한 업무에 대해 뛰어난 열 성능과 안정성을 제공하는 혁신 기술을 사용합니다. 그러나 그것은 기술 그 이상입니다. 또한 심도있는 공정 지식과 글로벌 서비스를 갖춘 숙련된 전문가들도 있습니다. 이 모두가 지속 가능성을 향상시키는 방법입니다.

.

작동 원리

작동 원리

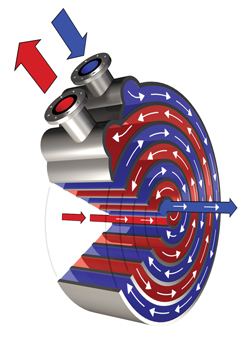

Alfa Laval spiral heat exchangersAlfa Laval 스파이럴 열교환기는 유체별로 하나씩 두 개의 동심원 흐름 채널이 들어 있는 원형 장치입니다. 서로 다른 매질이 역류하며 흐릅니다. 유체 하나는 장치 중심으로 들어가서 주변을 향해 흘러가고, 다른 유체는 장치 주변으로 들어가서 중심을 향해 이동합니다. 채널은 곡선형이며 단면이 균일합니다. 서로 섞일 위험이 없습니다.

제품의 채널은 보통 한쪽은 열려 있고 반대쪽은 닫혀 있습니다. 가열/냉각 매질의 청결 상태에 따라 매질을 가열/냉각하기 위한 채널을 양쪽 모두 닫아 둘 수도 있습니다. 채널​마다 열교환기 중심에 연결부 하나, 주변에 연결부 하나가 있습니다.

설계

매질별로 채널이 하나씩 있고 연이은 곡선을 그리는 나선 형태는 오염물이 발생하기 쉬운 유체에 대단히 적합합니다. 이러한 설계로 강한 유동 난류와 높은 전단 응력이 발생하여 오염의 위험이 대폭 줄어듭니다.

채널이 하나뿐인 형태에서는 SelfClean™ 설계라고 부르는 스크럽 효과도 발생합니다. 열교환기 채널에서 오염이 발생하면 채널의 이 부분 단면이 줄어듭니다. 그러나 전체 흐름은 여전히 채널을 통과하기 때문에 속도가 빨라지고, 그로 인한 유동력이 쌓이는 침전물을 씻어냅니다.

다양한 튜브에 병렬로 흐름이 유입되는 Shell and tube 열교환기와 이 설계를 비교해 보십시오. 튜브가 오염되기 시작하면 압력 강하가 늘어나면서 유체를 밀어내고 다른 흐름 경로를 찾습니다. 그 결과 튜브의 오염과 막힘이 매우 빠르게 진행됩니다. 반면 Alfa Laval의 스파이럴 열교환기에서는 오염과 막힘이 거의 발생하지 않습니다.

SpiralPro

SpiralCond

.

세척 횟수의 감소

플라스틱 파이프 시스템과 화학/석유화학 분야의 세계적 강자로 통하는 Mexichem은 시장의 수요에 부응하여 생산 용량을 늘려야 했습니다.

오염 문제에 대한 궁극의 해결책

Total S.A.가 소유한 독일 로이나의 MIDER 정유 공장에서는 원래 액체 촉매 분해 장치의 관출액 냉각을 위해 튜브형 열교환기 두 대를 설치했습니다.

세계 최​대의 아연 생산업체 중 하나

"우리가 이 장치를 쓰는 이유는 대단히 강력하고 세척하기 쉬우며 물론 열 효율성도 높기 때문입니다." - Francisco Tarmago, Asturiana de Zinc 기술 관리자

.

고유한 기능

Alfa Laval의 나선형 설계는 유사한 용도로 사용되는 다른 열교환기에 비해 설치 면적이 훨씬 작고 열 효율이 높습니다.
이 제품은 또 다음과 같이 고유한 기능으로 가장 안정적인 성능을 보장합니다.

Alfa Laval welded spirals with SelfClean
SelfClean™

탁월한 세정 및 확장된 성능

각 유체가 단 하나의 채널을 통​과하므로 장치의 확실한 자체 세척이 가능합니다.

더 알아보기

Alfa Laval welded spirals with RollWeld
RollWeld™

믿을 수 있는 자동 채널 인클로저

자동 벤딩 및 용접 프로세스로 각 채널을 폐쇄하여 일관된 품질과 신뢰성을 보장합니다.

더 알아보기

Alfa Laval welded spirals with HighP
HighP™

고압 작업을 위한 맞춤 솔루션

원형 쉘 디자인과 자체 지지를 위한 내부 코일이 고압 환경에서 기계적 강도를 높여 줍니다.

더 알아보기

.
