Type 2

알파라발 Type 2 나선형 열교환기는 2상, 즉 응축 및 증발(리보일링) 처리에 사용되며, 최저 압력 강하로 교차 흐름 응축을 보장하는 맞춤형 솔루션입니다.

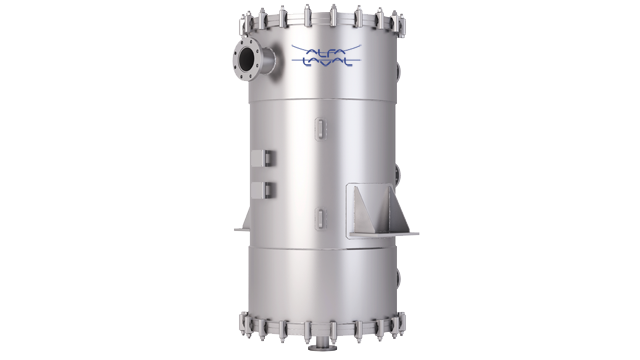

SHE Type2 640x360

이 구성에서 나선형 열교환기는 항상 수직 위치에 있습니다. 알파라발 SHE Type 2는 컴팩트한 크기에 수직 장착이 가능하기 때문에 쉘-튜브형 장치에 비해 제한된 공간에도 설치할 수 있으며, 지지물과 복잡한 배관의 필요성을 줄여줍니다.

알파라발 SHE Type 2는 대향류 방식 대신 교차 흐름을 채택했습니다. 응축 측의 채널 간극이 좋기 때문에 일반적으로 응축 회로에서 매우 낮은 압력 강하를 유지할 수 있어서 진공 응축 작업에 이상적입니다.

적용분야:

  • 가스: 순수 증기 및 불활성 가스 혼합물.
  • 증기/액체: 톱 콘덴서, 환류 콘덴서, 진공 콘덴서, 벤트 콘덴서, 오염물 축적 유체가 포함된 리보일러 및 가스 쿨러.

사용 방법

Operating principles

OTS Type 2 나선형 열교환기는 단일 채널 설계를 특징으로 하며, 이는 각 유체가 단일 채널을 차지함을 의미합니다. 이것은 하나의 매체가 나선형 흐름으로 움직이고 다른 하나는 나선형 요소의 축에 평행한 십자 흐름으로 움직일 수 있게 합니다. 나선형 흐름 채널은 각면에서 용접되어 있는 반면, 다른 매체는 열린 나선형 요소를 통과합니다. 이 설계는 닫힌 나선형의 높은 액체 속도와 직교류 증기측의 큰 유량 및 낮은 압력 강하를 결합합니다.

Self-cleaning

단일 채널 구조는 우회를 없애고 오염을 줄입니다. 채널 내 유체의 난류는 스케일링 또는 침전물이 형성되는 즉시 지속적으로 플러시됩니다. 파울링이 발생하여 채널의 단면적이 감소하면 속도가 증가하고 영향을 받는 정확한 영역에서 침전물을 제거합니다.
