OLMI Primary Quench Exchanger Double-pipe Type

Olmi 이중 파이프 1 차 급랭 교환기(PQE)는 증기를 생성하는 동안 탄화수소 분해로에서 나오는 뜨거운 가스 유출물을 냉각시킵니다. 이 고효율 선형 이송 라인 교환기는 내부 및 외부 튜브 사이의 열팽창 차를 최소화하여 균열 및 피로를 방지합니다. 열 슬리브가 없고, 분배기에 고온 가스의 짧은 체류 시간과 고급 용접 또한 에틸렌 수율을 향상시킵니다.

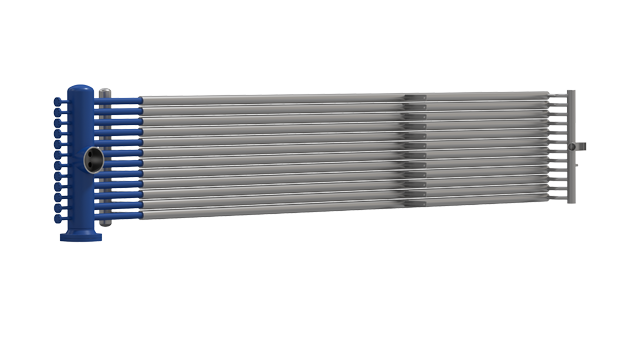

Olmi Double Pipe PQE 640x360px

Optimizing quenching processes for ethylene production

Alfa Laval Olmi 이중 파이프 1 차 담금질 교환기는 일반적으로 관련된 침식, 부식 및 파울링 문제를 완화하거나 제거하는 고효율 전송 라인 교환기입니다.

Innovative design

Olmi 이중 파이프 1 차 담금질 교환기는 일반적인 담금질 문제를 효과적으로 제거하는 혁신적인 디자인을 특징으로 합니다. 디자인 혁신은 다음과 같습니다.

  • 입구 전이 부품에 내부 열 슬리브가 없습니다. (a) 일반적인 슬리브-내부 파이프 불연속에서 코크 증착이 방지됩니다. 이것은 더 긴 수명과 더 높은 신뢰성으로 이어집니다.
  • 전이 편에 내화물이 없음 : (a) 시간에 따른 내화물의 열화 및 (b) 내화 층의 가능한 결함이 방지된다.
  • 입구 부분에서 내부 파이프까지 가스 측 불연속이 없습니다. 따라서 코크스 축적 및 국소 침식이 없습니다.
  • 가장 중요한 용접 (입구 전이 부품으로 내부 파이프)은 틈점없이 완전히 내부에서 검사 할 수있는 피스 내부 (보어 내부-“내부 보어 용접”I.B.W.)에서 용접하여 수행됩니다. 이 용접 결과는 또한 순환 수에 의해 완전히 침지되고 잘 냉각된다. 이러한 용접의 수명에는 제한이 없습니다 (수명 연장 / 높은 신뢰성).

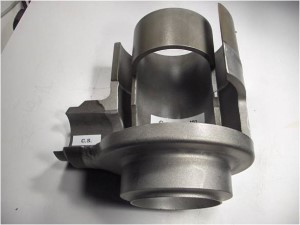

  • 입구 전이 부품은 고체 합금 8811 단조 또는 이와 동등한 것으로 기계 가공됩니다. 이것은 높은 제조 품질을 의미합니다. 이것은 또한 입구에서 물의 부식 및 침식 작용에 대한 높은 내성을 의미합니다.
  • 입구 워터 노즐은 입구 천이 조각으로 플러시됩니다. 증착 및 데드존 오염의 위험이 없습니다.
  • 흡입구 전이 부품의 효율적인 냉각은 높은 크리프 / 피로 응력 (긴 수명) 및 지역의 온도 피크 위험을 제거합니다.
  • 시스템에서 크래킹 된 가스의 체류 시간은 가능한 한 작게 유지됩니다. 이것은 공정 수율을 향상시킨다.
  • 물 유입구에 특수 / 특허 배플을 사용할 수 있으므로 물에 의한 자체 청소 및 냉각 작용이 향상됩니다.
  • 내부 및 외부 파이프 간의 차등 열 팽창은 유입구 및 배출구 전이 조각의 적절한 모양에 의해 크게 줄어 듭니다.
  • 유입구 절단부의 부드러운 형상은 국소적인 높은 열-기계적 응력을 제거합니다.
OLMI LOGO
4 years without any defects and we have gotten so much income from their excellent quality. Yu Hengdu, Vice manager, China

Built to last

Extremely durable, Alfa Laval Olmi double-pipe primary quench exchangers are engineered for reliable operation and durability. Design features that make long service lifetime possible include:

  • High manufacturing and inspection quality
  • Mild operating metal temperatures and stresses
  • Minimization of coke build-up and erosion on gas-side
  • Self-cleaning on shell-side
