OLMI Primary Quench Exchanger S&T Type

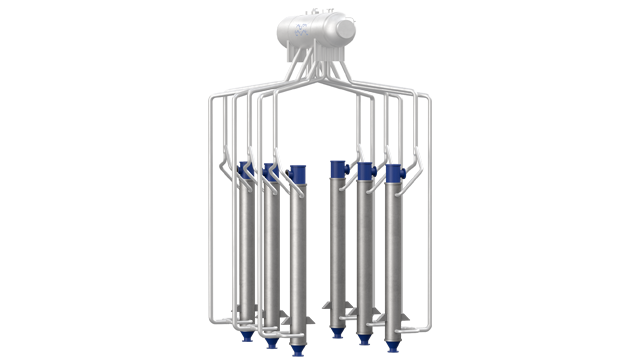

Alfa Laval Olmi shell-and-tube primary quench exchangers (TLE)는 포화 증기를 발생시키면서 탄화수소 분해로에서 뜨거운 가스 유출물을 빠르게 냉각시킵니다. 에틸렌 업계의 신뢰할 수 있는 장비 및 서비스 제공 업체인 알파라발은 스팀 드럼 및 배관과 같은 보조 품목과 함께 급랭 교환기를 최적화하여 최상의 가동 시간과 에틸렌 생산성, 수율을 보장합니다.

Alfa Laval Logo

Optimizing ethylene quench processes

크래킹 폐수 담금질 공정은 오늘날 에틸렌 생산 업체가 직면한 가장 어려운 과제 중 하나입니다. Alfa Laval Olmi S & T 1 차 담금질 교환기 (TLE)는 특허받은 설계 혁신을 통해 작동 안정성과 긴 서비스 수명에 기여합니다. 매우 효율적인 냉각 및 침식 저항의 조합은 심각한 열-기계적 응력의 위험과 입구에서 충돌 장치의 필요성을 제거합니다. 이와 같은 혁신은 프로세스 효율성을 향상시키는 동시에 비용을 절감하고 신뢰성, 안전성 및 수율을 향상시킵니다.

Corrosion-, erosion- and fouling-resistant

특허받은 스마트한 디자인, 이국적인 재료의 사용 및 고급 용접 기술로 Alfa Laval Olmi S & T 1 차 급랭 교환기는 부식, 침식 및 파울링에 강합니다.

Main features

  • 얇고 유연한 튜브 시트는 튜브 시트 두께에 따른 효과적인 냉각 및 열-기계적 응력을 보장하고, 핫 튜브와 콜드 쉘 간의 차등 열 팽창을 최소화하여 피로 응력을 줄입니다.
  • 튜브 시트 단일 단조는 높은 야금 및 기계적 품질을 보장합니다.
  • 틈이없는 용접으로 튜브-튜브 시트 내부의 국부 부식 위험 제거
  • 내부 보어 용접은 용접 응력을 크게 줄이고 코크스 침전물과 가스 충돌을 최소화합니다. 검사하기 쉬운 (X- 레이를 통해).
  • 내 부식성 용접 오버레이로 입구 튜브 시트의 마모와 손상을 제거하고 가스 경로를 따라 추가 충격 장치가 필요하지 않습니다.
  • 쉘측 디스티 뷰션 박스는 흡입 튜브 시트에 우수한 침수를 보장하고 효율적인 스팀 수집을 보장합니다. 흡입 튜브 시트의 높은 수속은 효율적인 냉각을 보장하고 침전물도 방지하여 오염으로 인한 부식 또는 과열 위험을 방지합니다 (자체 청소 튜브 시트)
  • 흡입 튜브 시트에 단단한 디포 제스트가 최악 인 경우 커플 링으로 브러시로 제거 할 수 있습니다.
  • 피봇 힌지에서 입구 콘을 360 ° 이상 회전 할 수있어 빠르고 쉬운 유지 보수
OLMI LOGO
We have reduced the coil outlet and we got benefits from valuable products yields increase. M. Mantica, CEO, Italy
To be perfectly honest with you, I don’t have any cons. Pat Matthews, Project lead – Hot side, Canada
Success was not only achieved in quality, service and schedule compliance but also in the personal and professional relationships. Dave Oulton, Principal Engineer, Canada

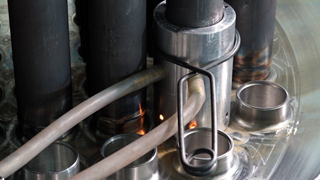

Internal bore welding



사용 방법

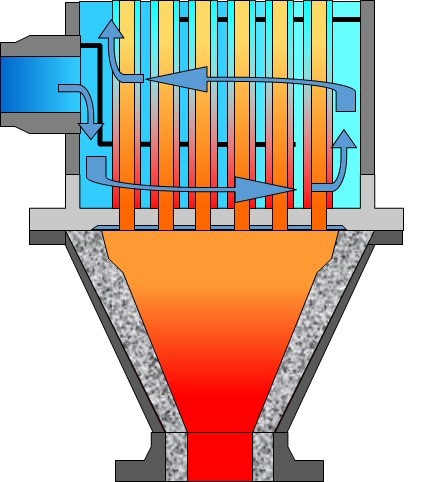

Even flow of coolants where most needed
