CXPM

Alfa Laval CXPM은 고압 및 중압 (30-45 barg)에서 HCFC 및 HFC 냉매를 사용하는 해수 적용을 위한 소형 응축기입니다. 용량 범위 15-150kW. PED / CE, EAC, SELO, DNV 및 기타 주요 해양 승인이 가능합니다.

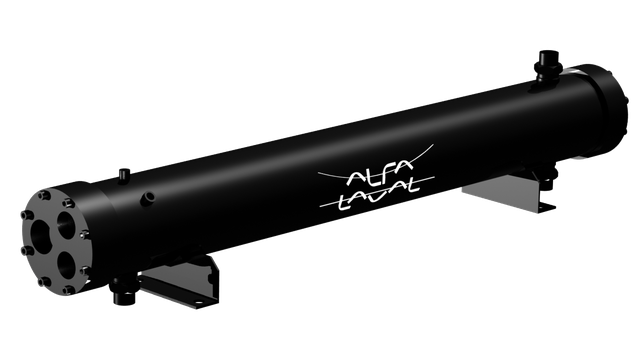

cxpm front left side 640x360

Alfa Laval CXPM series – for applications using R404 refrigerants

Alfa Laval CXPM은 R404A 냉매에 최적화되어 있지만 이 제품군은 다른 냉매도 유연하게 사용할 수 있습니다.

Alfa Laval CXPM은 해수를 사용하면 화학 부식, 갈바닉 부식 및 침식을 일으킬 수 있으므로 고 저항 재료로 만들어집니다. 응축기의 점검 및 청소가 용이하도록 설계되었으며 수위가 안전 한도 내에서 유지되도록 합니다.

모든 모델에는 연철로 만들어진 교체 가능한 양극이 제공됩니다. 탄소강 부품은 쉘의 내부 벽을 포함하여 녹슬지 않도록 보호하기 위해 샌드 블라스팅됩니다. 튜브는 내부적으로 핀이있는 Cu / Ni 90/10입니다.

Benefits

  • Compact design vs equivalent products in the market
  • Flexibility: modular header for 2 and 4 passes

Options

  • ASME, EAC, SELO, DNV and other major marine approvals availbale upon request
  • Mounting feet
  • Sight glass

사용 방법

모든 해수 응축기는 쉘-튜브 열교환기입니다. 이들은 1 차 유체 (보통 2 차 HFC 냉매)가 쉘쪽으로 흐르고 2 차 유체 (해수)가 튜브 쪽에서 흐릅니다.

해수 응축기는 압축기, 응축기, 증발기 및 팽창 밸브로 구성된 냉각 시스템에서 하나의 구성 요소로 사용하도록 설계되었습니다. 2 상 냉매는 고온 및 고압에서 압축기로부터 증기로 응축기에 도달한다.

냉매는 쉘 상단에 위치한 연결부에서 응축기로 들어가며 충돌 플레이트 덕분에 쉘 전체에 분산됩니다. 고압의 고온 증기 냉매가 냉각수를 운반하는 강화 된 튜브 표면과 접촉하면 응축 현상이 발생합니다.

응축 과정이 완료되면 증기가 기포가 팽창 밸브에 도달하지 않도록 냉매가 약간 과냉각됩니다. 고성능 튜브 덕분에이 자유 응축 공정은 응축 온도를 낮추어 냉각 시스템의 효율을 높입니다.

응축기는 화학 부식, 전기 부식 및 해수 사용으로 인한 침식 영향을 고려하여 신중하게 설계되었습니다. 고 저항 재료 사용, 응축기 검사 및 청소 가능성, 수속을 안전 한계 내로 유지하는 등의 측면에 주의를 기울였습니다.
