Alfa Laval - DH

DH

알파라발 DH는 증발 온도가 0°C-+10°C 사이인 상용 및 산업용 냉동 냉각 분야를 위한 2-패스 건식 팽창 증발기입니다. 알파라발 DH는 중압 및 고압(30-45 barg)의 HCFC 및 HFC 냉매와 함께 사용할 수 있습니다. 용량 범위 18-1500kW. PED/CE, ASME, EAC, SELO, DNV 및 다른 주요 선박 및 해양 승인을 요청할 수 있습니다. 알파라발 DH는 양의 증발 온도 적용을 위해 알파라발 Dry-3 제품군을 대체합니다.

dh front left side 640x360

상업 및 산업용 냉동 분야

알파라발 DH 건식 팽창 증발기는 공조 또는 산업용 냉각 프로세스와 같은 상업 및 산업용 냉동 분야를 위해 개발되었습니다. 이런 분야에서는 대개 시스템 효율성에 따라 0°C-+10°C 범위의 증발 온도가 필요합니다.

DH 건식 팽창 증발기는 Dryplus-3 증발기를 대체 가능합니다.

혁신적인 건식 팽창 증발기

혁신적인 알파라발 DH 건식 팽창 증발기는 특허를 받은 독보적인 냉매 유통 시스템이며, 이는 R407F/C 및 R410A 냉매에 최적화되어 있습니다. 이는 R134a는 물론 다른 HFC/HFO 냉매에도 사용할 수 있습니다. 새로운 플라스틱 배플 설계 방식으로 쉘측 열 전달 성능을 개선합니다. 이런 혁신 기술 덕분에 새로운 알파라발 DH 증발기는 알파라발 Dryplus-3 모델과 동일한 용량을 제공하지만 길이는 최대 30% 더 짧습니다.

간편한 냉각 및 냉장

    • 알파라발 Dryplus-3에서 새로운 알파라발 DH 건식 팽창 증발기로 업그레이드하기가 쉬움
    • 서멀 사이징 계산 도구인 알파라발 smarTube 소프트웨어 덕분에 선택하기가 쉽습니다.
    • 알파라발 전자 상거래 포털을 통해 간편하게 접속할 수 있어서 언제든지 구매하기 편리합니다. 로그인 하려면 알파라발의 현지 영업 부서에 문의하십시오.
    • 수준 높은 지원 덕분에 즉각적인 서비스를 받기가 쉬움
    • 컴팩트한 설계(알파라발 Dryplus-3에 비해 길이가 최대 30% 짧음) 덕분에 취급 및 적재가 쉽습니다.
    • 냉매 충전량이 적기 때문에 설치 및 해체가 쉬움
    • 알파라발 Dryplus-3보다 25% 낮은 CO2 배출 수준을 유지하여 환경에 대한 영향을 줄이기가 쉽습니다.

High performance cooling and refrigeration

The Alfa Laval DH dry-expansion evaporator is a perfect mix of high performance and high quality at a competitive price.

High performance

  • Innovative plastic baffles to improve the shell-side heat transfer performance
  • One unit handles various refrigerants: R407F, R407C, HFC/HFO, R134a and R410A
  • Unique patented refrigerant distribution system optimized for R407F/C and R410A

 High quality

  • Corrosion reduction thanks to innovative plastic baffles
  • High level of technical support and qualified expertise from quotation through to after-sales support and service

Options

  • ASME, EAC, SELO, DNV and other major marine approvals available upon request
  • Mounting feet (recommended)
  • Flanges and victaulic flanges
  • Removable tube bundle
  • Insulation
  • Tubes in CuNi 90/10, AISI 316L and carbon steel
  • Shell in AISI 316L
  • High pressure version for R410A (45 bar)

사용 방법

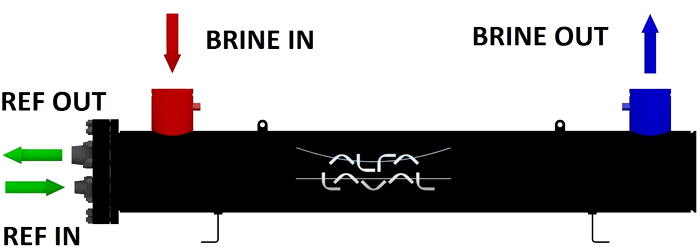

Operating principle

Alfa Laval DH 건식 팽창 증발기는 기본적으로 원하는 효과를 얻기 위해 셸 앤 튜브 원리를 사용하는 열 교환기입니다. 내부에 튜브 다발이 있는 압력 용기 (쉘)로 구성됩니다. 1 차 유체 (냉매)는이 튜브를 통해 흐르고 2 차 유체 (보통 물 또는 부동액 소금물)는 튜브를 통해 (쉘을 통해) 흐르므로 유체간에 열이 전달됩니다. 표준 튜브 번들은 구리 내부 핀 튜브로 구성됩니다.

Alfa Laval DH 건식 팽창 증발기는 압축기, 응축기, 증발기 및 팽창 밸브로 구성된 냉각 시스템에서 하나의 구성 요소로 사용하도록 설계되었습니다. 2 상 냉매는 팽창 밸브에서 증발기에 도달합니다. 그런 다음 튜브 내부로 흐르고 주변 2 차 유체에서 열을 흡수 할 때 증발하여 열 손실로 인해 냉각됩니다.

튜브 런의 마지막 부분은 냉매를 과열 시키는데 사용되어 냉매가 압축기에 도달하기 전에 증기 형태로 변환되어 가장 효율적인 냉각을 보장합니다. 열 전달 효율을 더욱 높이기 위해 특수 설계된 배플을 쉘 측에 사용합니다.
