Pure Cooler

Alfa Laval Pure Cooler는 0 ° C ~ + 10 ° C 범위의 증발 온도를 가진 상업용 및 산업용 냉동 냉각 응용 제품을 위한 단일 패스 건식 팽창 증발기입니다. Alfa Laval Pure Cooler는 저압 (16.5 barg)에서 R134a 및 R1234ze 냉매에 최적화되었습니다. 용량 범위 100-1750 kW. PED / CE, ASME, EAC, SELO, DNV 및 기타 주요 해양 승인이 가능합니다. Alfa Laval Pure Cooler는 Alfa Laval Dry-E 제품군을 대체합니다.

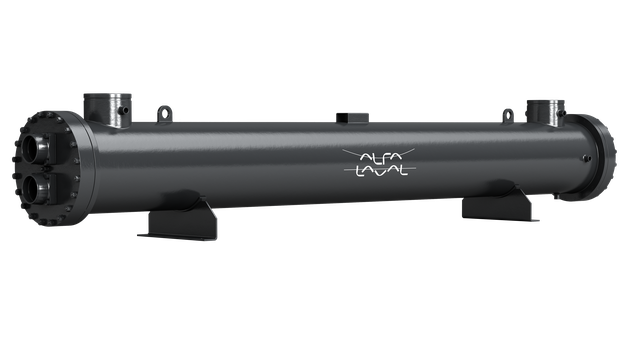

pure cooler front left side 640x360

Innovative low-pressure dry-expansion evaporator

Alfa Laval Pure Cooler는 혁신적인 건식 팽창 증발기로서 16.5 bar의 낮은 압력에서도 높은 효율을 제공합니다. 고정식 튜브 시트 설계를 갖춘이 쉘 앤 튜브 열교환기는 R134a 냉매를 사용하여 공조 및 공정 냉각 애플리케이션을 최적화하고 + 50 ° C ~ -10 ° C의 유체 온도를 처리합니다. 새로운 기능은 효율성을 높이고 총 소유 비용을 줄이는 데 기여합니다.

Up to 30% increase in cooling efficiency

Alfa Laval Pure Cooler 쉘 및 튜브 증발기는 특허된 냉매 분배 시스템과 단일 패스, 역류 설계를 특징으로 합니다. 내부 그루브 튜브는 R134a 열 전달 계수를 최대화하고 냉매 압력 강하의 부정적인 영향을 제한합니다.

이러한 기능은 최대 5 ° C의 높은 증발 온도에서 작동하는 열교환기의 기능과 결합하여 기존의 쉘 및 튜브 열교환기에 비해 열 전달 효율을 최대 30 % 향상시킵니다. 이것은 성능을 최대화하고 비용을 줄입니다.

Better energy and building efficiency

Alfa Laval Pure Cooler는 다음을 충족시키는 건식 팽창 솔루션입니다.

  • the ASHRAE 90.1 standard
  • the International Energy Conservation Code
  • the U.S. Green Building Council’s LEED

Alfa Laval Pure Cooler 건식 증발기는 성능 계수가 5 (COP> 5)보다 큰 냉각 시스템 구성 요소로서 침수 증발기 시스템에 접근하는 매우 효율적인 성능을 제공합니다. 높은 효율로 다른 증발기 솔루션에 비해 측정 가능한 에너지 절약 효과를 제공합니다.

Less downtime for maintenance

쉘 앤 튜브 증발기 설계로 Alfa Laval Pure Cooler는 염수 또는 저 수질의 물로 작동 할 때 스케일링 및 오염에 강합니다. 또한이 건식 팽창식 증발기는 수면 성능을 개선하고 부식 문제를 방지하도록 특별히 설계된 플라스틱 배플을 갖추고 있습니다.

Compact, high-capacity dry-expansion evaporator

Alfa Laval Pure Cooler는 직경이 20 % 더 작지만 비슷한 고용량 솔루션보다 높은 냉각 효율을 제공합니다. 따라서 Alfa Laval Pure Cooler는 작고 경제적인 냉각 방식으로 사용 가능 공간을 효율적으로 활용할 수 있습니다.

Dry-expansion evaporator supply and delivery

Alfa Laval Pure Cooler는 최대 1750kW 용량의 여러 가지 모델로 제공됩니다. 요청시 히트 펌프 응용을 위한 고압 장치를 사용할 수 있습니다. 자세한 내용은 알파 라발 담당자에게 문의하십시오.

Benefits

  • Compact design vs equivalent products in the market
  • Performance guarantee by Alfa Laval lab test
  • Low environmental impact: CO2 emission -52% vs equivalent products in the market
  • Configurable online: contact Alfa Laval local sales organization to get the login

Options

  • ASME, EAC, SELO, DNV and other major marine approvals available upon request
  • Mounting feet (recommended)
  • Vic-Flanges
  • Insulation
  • Heater cable

사용 방법

Construction

Alfa Laval Pure Cooler 건식 팽창식 쉘-튜브 증발기는 내부 핀이 있는 단일 패스 스트레이트 튜브 번들을 포함하는 쉘 (압력 용기)로 구성됩니다. 주로 압축기, 응축기, 증발기 및 팽창 밸브로 구성된 저압 냉각 시스템에 사용하도록 설계되었습니다.

Operating principle

Alfa Laval Pure Cooler 건식 팽창 증발기는 잘 알려진 쉘-튜브 열 교환기 원리를 사용하여 원하는 효과를 얻습니다. 1 차 유체 또는 냉매는 튜브를 통해 흐르지만 2 차 유체 (일반적으로 물 또는 부동액 소금물)는 튜브를 통해 (쉘을 통해) 흐르기 때문에 한 유체에서 다른 유체로 열이 전달됩니다.

2 상 냉매는 팽창 밸브에서 증발기에 도달합니다. 그런 다음 튜브 내부로 흘러 주변 2 차 유체에서 열을 흡수 할 때 증발하여 열 손실에 의해 냉각됩니다.

가능한 가장 효율적인 냉각을 달성하기 위해, 튜브 런의 마지막 부분에서 냉매가 과열되어 압축기가 증기 형태로 압축기에 도달하도록합니다. 쉘 쪽의 특수 설계된 배플은 열 전달 효율을 더욱 높여줍니다.
